什么是自钻式锚杆?详解规格体系、施工工艺及应用

 自钻式锚杆是一种将钻孔、锚固与注浆集成为一套工序的新型岩土锚固技术，小诺将结合自钻式锚杆在土钉支护、微型桩及临时支护三大岩土锚固领域的应用实践，系统阐述什么是自钻式锚杆，自钻式中空注浆锚杆的技术原理、产品体系、施工工法，分析其在复杂地层条件下的技术优势与适用边界。

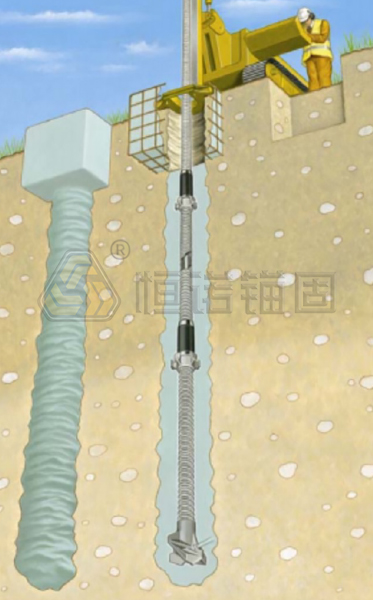

一、自钻式锚杆原理

在岩土工程应用领域，传统锚固施工通常需要依次完成钻孔、清孔、置入锚杆、注浆等多道工序。在非固结砂层、砾石层或破碎岩体等复杂地层中，钻孔后孔壁易坍塌，需要全程套管护壁，不仅施工效率低，工程质量也难以保证。自钻式锚杆技术的出现，从根本上改变了这一局面。

自钻式锚固系统的核心设计理念是——钻进即锚固，中空锚杆杆体本身兼具钻杆功能，钻头安装于杆体前端，注浆材料通过杆体中空通道输送至钻孔底部。在钻进过程中，浆液既作为冲洗介质排出钻渣，又填充钻孔环状间隙形成锚固体，从而在单次作业中完成钻孔、锚固与注浆的全部工序。这种钻、锚、注一体化工艺消除了传统工法中孔壁坍塌和清孔不彻底的质量隐患。

二、自钻式锚杆系统

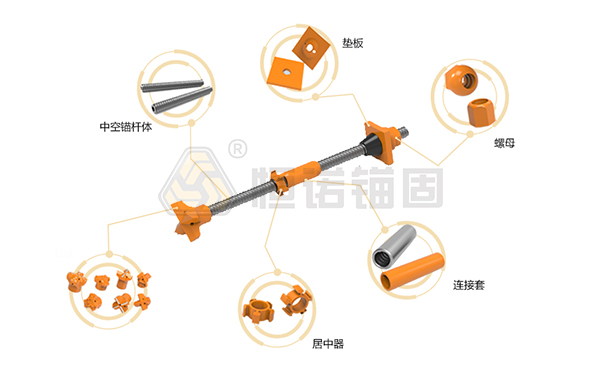

1、部件构成

自钻式锚固系统由功能部件和作业部件两大类构成，功能部件包括中空锚杆杆体、连接套、螺母及垫板等，承担荷载传递和结构锚固功能。作业部件包括钻头、居中器等，服务于钻孔和注浆施工过程。

· 锚杆采用连续轧制螺纹的中空杆体，螺纹形状经过专门设计，既保证与连接套的可靠咬合，又为钻进过程中的冲击能量传递提供有效界面。

· 连接套用于杆体的接长，确保荷载在杆体间的高效传递。

· 居中器在注浆过程中保证杆体在钻孔中的对中位置，从而使锚固体厚度均匀。

· 垫板和螺母在坡面或结构面处形成承载端，将锚杆拉力均匀传递至支护面层。

2、螺纹系列

自钻式锚杆按螺纹类型分为R型和T型两大系列，适用于不同工程场景，主要来源于国外已成熟的规格体系。

· R型是自钻式锚杆工程中应用十分广泛的产品线，主要包括R25、R32、R38和R51这4种基本规格。R32系列提供R32L、R32N、R32S三种变体，对应极限承载力分别为210kN、280kN和360kN，R38N的极限承载力为500kN，R51系列中R51N和R51L的极限承载力分别达到800kN和550kN。R型系列适用于土钉支护、岩钉支护、微型桩及边坡加固等大多数岩土工程场景。

· T型自钻式锚杆包括从T30到T200多种规格，常用有T30、T40和T52三种规格，采用梯形螺纹设计，杆体壁厚更厚，抗弯刚度更高。T型螺纹的极限承载力范围从T30/16的220kN到T52/26的929kN，适用于对荷载能力和结构刚度要求更高的微型桩、临时预应力锚杆和隧道工程场景。

产品选型需综合考虑设计荷载、地层条件、钻孔深度和施工设备能力等因素，确保锚固系统在设计使用寿命内的安全性和可靠性。

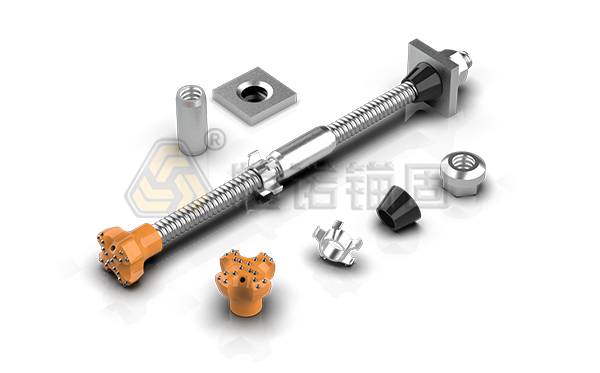

三、自钻式锚杆耐久性设计

自钻式锚杆如果长期埋置于地下环境中，且面临地下水、氯化物、硫酸盐等多种腐蚀介质的侵蚀，那么锚杆的防腐蚀设计将直接关系到工程的使用寿命和安全性能。工程使用寿命可根据预估腐蚀速率和锚杆截面余量进行计算，并通过适当的截面富余量来满足设计使用年限要求。

· 牺牲性腐蚀法是最基本的防护理念，在三氧化硫和氯化物环境中，钢筋的年腐蚀速率约为0.15mm/年，在淡水环境中约为0.07mm/年。

· 腐蚀等级可按土壤腐蚀性指数划分为四级：强腐蚀性(指数>13)、腐蚀性(9-12)、中等腐蚀性(5-8)和轻微腐蚀性(<4)，不同腐蚀等级对应不同的防护策略。

1、热浸镀锌法

通过在钢材表面形成厚度不小于80μm(实际平均100-150μm)的锌层，利用锌的牺牲阳极作用保护钢基体。在中等大气条件下，热浸镀锌钢的使用寿命可超过50年。

2、双重防腐法

双重防腐是目前自钻式锚杆耐久性要求最高的防护方法，由热浸镀锌层和环氧涂层构成，锌层厚度不低于80μm(实际平均100-150μm)，环氧涂层厚度为150μm。在涂覆环氧涂层之前，必须对锌层进行中和处理，以保证涂层附着力。使用寿命一般可达20-50年，适用于永久性锚固工程和腐蚀环境严苛的场地条件。

自钻式锚杆在注浆过程中，浆体对杆体的包覆本身也构成重要的腐蚀屏障，但在连接套位置处的浆体覆盖往往难以保证。因此，在腐蚀环境下的自钻式锚杆设计需将连接套处的涂层防护与注浆形成的覆盖综合考虑。

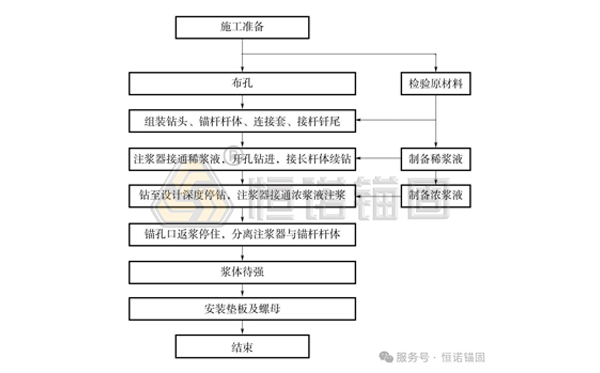

四、自钻式锚杆施工方法

1、冲洗与排渣工艺

自钻式锚杆施工中的冲洗方式直接影响钻进效率和成孔质量，需根据地层条件合理选择。

· 在密实砂层、砾石层或岩层条件下，宜采用水冲洗，以实现大颗粒钻渣的有效排出和钻头的充分冷却。

· 在软土如白垩、黏土等地层中，宜采用空气冲洗，以避免大量用水导致的地层软化或浆液流失。

2、同步钻进与注浆工艺

同步钻进与注浆是自钻式锚杆施工技术的核心工艺，施工时，钻机通过回转冲击方式驱动杆体钻进。注浆泵同时将水泥浆液通过杆体中空通道输送至钻头部位。浆液经钻头上的注浆孔射出后，一部分作为冲洗液携带钻渣沿钻孔环状间隙返出孔口，另一部分渗入周围土体形成浆液扩散区。

这一工艺具有三方面显著优势：

· 浆液在钻进过程中持续填充钻孔，有效稳定孔壁，防止塌孔，使锚杆全长获得连续、均匀的浆体包覆。

· 浆液在压力作用下渗入周围土体孔隙，在砂性土和砾石层中可形成浆液扩散带，显著提高锚杆与土体之间的外摩阻力。

· 钻进与注浆一次完成，省去传统工法中的清孔、下杆、二次注浆等工序，施工效率大幅提升。

在非固结土层条件下，传统锚杆系统需要依次完成套管钻孔、注浆和锚杆安装等工序，总工期约为自钻式锚杆工艺的2-3倍。在破碎岩层条件下，由于传统工法需要额外的清孔和重钻工序，自钻式锚杆工艺的效率优势更为突出。

3、钻头选型

自钻式锚杆钻头的选型直接关系施工时的钻进效率。

· 十字钻头适用于一般土层和软岩

· 十字全钢型和弧形三刃全钢型适用于中硬岩层。

· 球齿型适用于硬岩和极硬岩层。

· 泥钻头则专门针对黏性土地层设计，可有效防止钻进过程中钻头糊钻。

合理的钻头选型不仅提高钻进速度，也有助于保证钻孔的垂直度和孔径的均匀性。

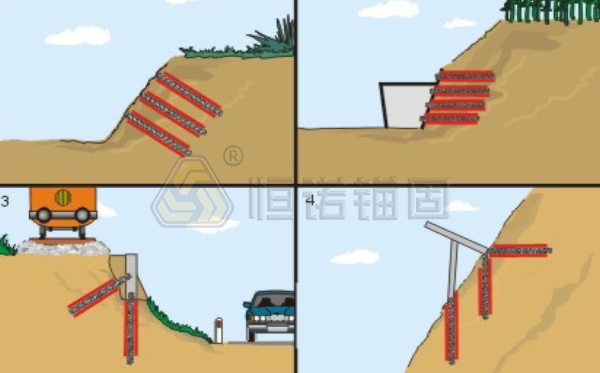

五、自钻式锚杆在岩土工程中的应用

1、土钉支护

土钉支护是一种被动锚固系统，通过将锚杆置入地层中，利用锚杆与土体之间的摩阻力对潜在滑移体施加约束，从而提高边坡的整体稳定性。一个完整的土钉支护结构由土钉系统、面层系统和排水系统三部分组成。

典型工程案例方面，河南洛阳嵩县的陡坡加固项目具有代表性，该项目在一段高18m的陡坡段使用了约1000根R32型自钻式锚杆，钻进深度5m-10m，穿越砂层进入强风化地层。由于地层软弱、常规钻孔方法形成的孔壁无法保持稳定，项目采用同步钻进注浆技术确保锚杆全长获得有效浆体包覆。

如果需要满足永久性工程要求，则自钻式锚杆需要进行热浸镀锌加环氧涂层双重防腐处理，设计使用寿命达120年。

2、微型桩

微型桩定义为直径小于300mm的钻孔灌注桩，由灌浆体和钢筋(或钢管)组成，可承受设计荷载的主要或全部作用力。自钻式锚杆微型桩采用中空锚杆杆体替代传统的钢筋笼或实心钢筋，兼具承载和施工功能。

自钻式锚杆微型桩可使用轻型钻机施工，在城市狭窄场地和偏远地区具有良好的可达性，施工噪音和振动低。适用于受拉和受压荷载，场地准备工作量少，可成功施作于包括岩石在内的大多数地质条件。自钻式锚杆钻孔与灌浆同步进行，施工效率高，在净空受限、施工空间受限的场地条件下具有独特优势。

同时，微型桩也存在一定局限性。竖向微型桩的横向承载能力有限，抵抗水平力的能力较弱，高长细比导致其在竖向荷载下容易发生屈曲，因此在抗震改造工程中需谨慎评估其适用性。

自钻式锚杆微型桩的典型应用包括建筑物基础加固、路基加固稳定工程、挡土结构基础加固以及历史建筑的基础托换等，自钻式微型桩可在极其受限的城市环境中实现高效、安全的基础加固施工。

3、临时支护锚杆

临时支护锚杆属于主动锚杆系统，通过对锚杆施加预应力，主动约束支护结构的变形。锚杆结构由自由段和锚固段组成，自由段的锚索可以自由伸长，锚固段通过灌浆体与土体之间的粘结力将工作荷载传递至稳定地层。

自钻式锚杆在临时支护锚杆中的应用主要体现在基坑支护和临时挡土结构中，与土钉的被动受力模式不同，临时支护锚杆在安装完成后需进行张拉锁定，对支护结构施加预加力，这一特点使其特别适用于对变形控制要求严格的深基坑工程。

在实际工程中，自钻式锚杆临时支护锚杆通常与钢板桩、H型钢桩或地下连续墙等支护结构配合使用，形成桩锚联合支护体系。需要注意的是，自钻式锚杆在实现完全自由段隔离方面存在固有局限，若有预应力需求可详情咨询洛阳恒诺锚固官方客服。

以上是对什么是自钻式锚杆这一问题的解答，自钻式锚杆技术有效解决了传统锚固方法在复杂地层中面临的孔壁坍塌、施工效率低、工程质量难以控制等难题，通过R型和T型两大产品系列，可满足从土钉支护、微型桩到临时预应力锚杆等不同地基工程场景的需求，如果您有自钻式锚杆相关解决方案需求，欢迎咨询恒诺锚固，我们将为您量身定制解决方案，并提供现场效果测试跟踪，确保工程顺利进行。
