自钻式锚杆配套钻机解决方案,为什么必须搭配专用钻机?

 在岩土工程施工中，复杂地质条件往往是影响施工效率和支护质量的关键因素。面对松散土层、破碎岩层、砂卵石地层等难成孔地质，传统锚杆施工工艺容易出现塌孔、缩孔、卡钻、锚杆无法安装等问题，不仅增加施工难度，也影响工程进度和安全性。自钻式锚杆能够有效解决复杂地层成孔难题，但要充分发挥其“钻进即支护、注浆同步、无需拔钻”的工艺优势，专业配套设备至关重要，下面就由小诺为大家介绍一下自钻式锚杆配套钻机解决方案。

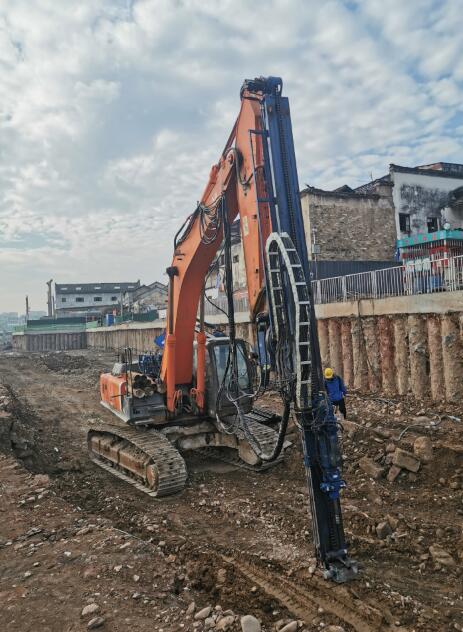

一、适用地区与地质条件

自钻式锚杆专用钻机专为不易成孔地质而设计，特别适用于以下地区与地质类型：

1、西部地区(新疆、甘肃、青海、西藏等)

西北地区广泛分布着松散黄土、碎石土、砂卵石地层以及风化破碎岩体。新疆天山南北的公路、铁路边坡和隧道工程中，常遇到断层破碎带和松散堆积层。甘肃的黄土高原地区，黄土层结构疏松，传统钻孔极易塌孔。自钻式锚杆在这些地区能够发挥边钻进边注浆的优势，有效解决成孔难题。

2、西南地区(云南、贵州、四川等)

云贵高原广泛分布着强风化岩层、红粘土和破碎白云岩。例如贵州兴义某挡土墙加固项目，地层由素填土、红粘土、强风化白云岩及中风化白云岩组成，原方案为φ25钢筋锚杆，但因地层易塌孔、钻孔成孔困难，最终采用自钻式中空锚杆配合钻机施工，一次性解决了客户的痛点。

具体适用地质类型包括：

·松散土层：粘土、粉质粘土、杂填土等

·破碎岩层：断层破碎带、风化岩、节理发育密集的软弱岩层

·砂卵石地层：土夹石、圆砾层、碎石土地层

·回填土及复杂地层：含建筑垃圾的杂填土、回填区等

自钻式锚杆适用于地质条件复杂、松散、破碎、钻孔后极易塌孔的地质支护工程，在成孔困难、传统锚杆难以施工的工程中优势显著。

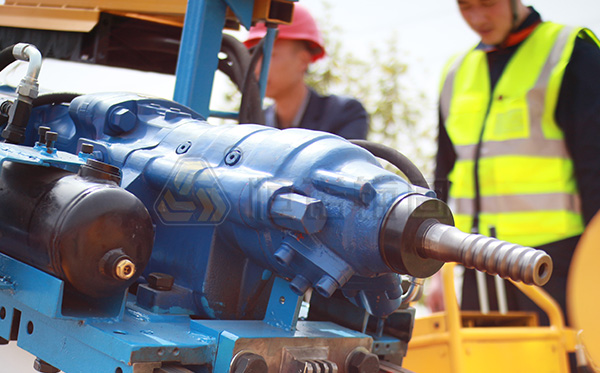

二、常规支护方式的局限性

在松散破碎围岩中，传统“先钻孔、后放锚杆、再注浆”的分步工艺存在三大局限性：

1. 成孔困难

在松散地质地层钻孔时，孔壁极易坍塌，导致钻孔无法形成或锚固深度不足。砂卵石地层结构松散、易扰动，是导致锚杆在基坑支护中出现塌孔、卡钻的主要原因。常规跟管对钻孔质量要求高，如果孔内有坍塌甚至碎石，锚杆就很难进入孔内，只适用于成孔好的围岩。

2. 钻杆拔不出来

在破碎岩层中钻进时，孔壁碎屑堆积、缩孔等问题常导致钻杆被卡死，不仅延误工期，还可能造成设备损坏和材料损失。隧道使用的常规管棚采用小导管进行跟管套管施工，遇到难成孔的地层会出现卡钻、钻进困难等问题。

3. 综合成本高

在破碎岩层施工中，复杂的钻孔和孔壁护壁成孔大大增加了施工的时长和难度。普通锚杆需要循环固壁灌浆或跟管钻进，工序多、耗时长。同时，施工人员长时间在不稳定工作面作业，安全隐患大。

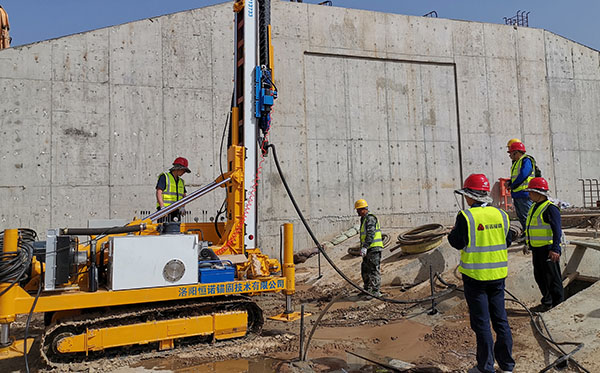

三、不同场景替代方案

自钻式中空锚杆集钻进、注浆、锚固功能于一体，在不同应用领域可替代多种传统支护方案：

1. 矿山工程

自进式管棚专用钻机在矿山工程中主要适用于断层破碎带、节理发育密集的软弱岩层、高应力软岩、松散软岩及采动影响区等复杂地质条件。自进式管棚专用钻机针对矿山破碎围岩工况优化了冲击频率和扭矩参数，标配反打功能可有效解决卡钻问题，大幅提升矿山巷道支护的安全性和施工效率。

2. 边坡工程

自钻式锚杆用外表面带有连续螺纹的中空锚杆取代传统钢筋材料，满足设计所需的力值要求。常用于边坡支护，代替常规的钢筋锚杆，也可用于深基坑边坡支护。在高边坡支护中可替代普通砂浆锚杆，在灾害性地质边坡治理中具有施工方便、适用性强、经济性好等优势。

3. 隧道工程

隧道通过松散堆积层时，传统支护方法采用小导管做超前管棚支护。自钻式管棚可采用自钻式锚杆替代常规管棚，无需使用套管钻孔，主要用于软弱破碎围岩隧道工程。常规管棚主要采用76×6mm、89×5mm、108×6mm规格的无缝钢管，自钻式管棚可以采用51mm、76mm、103mm等直径的自钻式锚杆替代。自钻式管棚主要解决破碎岩层条件下的隧道支护问题，已广泛应用于郑万高铁、玉磨铁路等项目。

4. 基础工程

自钻式中空锚杆适用于普通锚杆或土钉无法成孔的软土和砂卵石地层，在深基坑支护中可替代传统锚杆，解决钻孔时塌孔、缩孔的问题。与普通钢筋锚杆相比，无需退钻杆和插锚杆的工序，能大大缩短建设工期。

四、为什么要用自钻式锚杆专用钻机?

1. 边钻进边注浆

自钻式锚杆专用钻机专为自钻式锚杆施工而研发，可达到钻进、注浆、锚固同步进行的效果。专用钻机直接利用锚杆杆体作为钻杆钻进，钻进后不拔出，杆体即可作为锚杆筋体，无需像传统工艺那样先钻孔、再拔出钻杆、再插入锚杆。

2. 大幅提升施工效率

专用钻机对动力头参数进行优化，可进行高频率冲击和高速旋转。配合自钻式锚杆施工工艺，施工效率是传统钢筋锚索等工艺的4-5倍。实际项目中，单孔(18m孔深)纯钻进平均用时仅14分钟，台班(8小时)钻进300米以上。

3. 确保锚固质量

钻进注浆同步进行，浆液有效填充岩石裂隙，锚固体直径大，锚固效果好。自钻式锚杆“钻杆即锚杆”的设计，使得在施工钻进过程中就是对孔壁的一次保护，钻杆始终停留在钻孔中，为孔壁提供全程支撑。

4. 降低综合成本

与套管施工相比，采用自钻式锚杆专用钻机进行施工，综合成本可降低60%以上。简化了施工流程，设备利用率大幅提升，支护班组人员减少，人工成本显著下降。

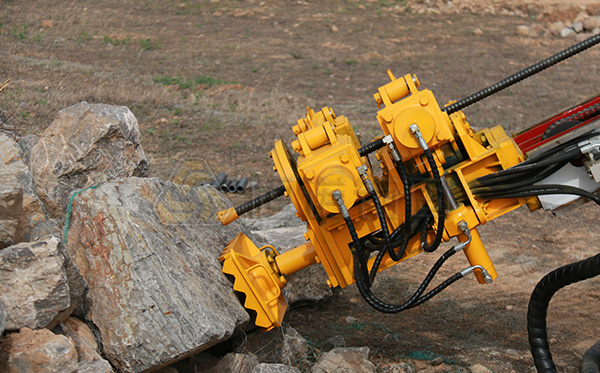

五、自钻式锚杆专用钻机核心优势

1. 充分发挥工艺优势

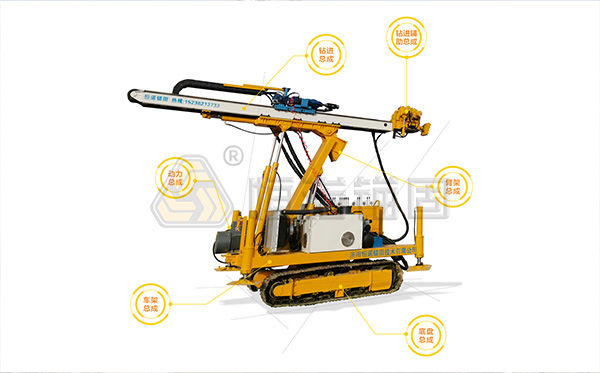

自钻式锚杆专用钻机包含车架总成、动力总成、钻进总成、钻进辅助总成、臂架总成和底盘总成六大部分。它是专门为自钻式中空锚杆锚固施工而研发的，与自钻式锚杆配合使用，能够充分发挥自钻式锚杆施工工艺的优势。

2. 动力头参数专项优化

针对自钻式锚杆应用场景，对动力头参数进行优化，可进行高频率冲击(2900-3700次/分)和高速旋转，排渣更通畅，钻进速度更快。

3. 标配反打功能

标配反打功能，有效解决钻进过程中出现的卡钻问题。在钻进过程中如果出现卡钻现象，可以利用反打功能进行有效解决。

4. 全液压控制

全液压控制，操作方便灵活，液压阀组采用意大利进口产品，工作稳定可靠，故障率低。

5. 施工效率快

自钻式锚杆专用钻机具有安全性能高、施工效率快等特点，可极大程度上节省施工综合成本。

6. 配套服务灵活

客户可直接购买、租赁，也可针对已有钻机进行改造，如挖掘机改造、潜孔钻机改造等。

7. 适用范围广

广泛应用于地基与基础工程(基坑支护)、边坡工程、隧道及地下工程三大领域。适用锚杆直径25-76mm，最大钻孔直径100mm。

自钻式锚杆专用钻机并不是简单的钻孔设备升级，而是围绕自钻式锚杆施工工艺打造的系统化装备解决方案。通过与自钻式中空锚杆的精准匹配，它能够真正释放自钻式锚杆技术的价值，为复杂地质工程提供更加可靠的支护保障，有效减少施工工序，提高钻进效率，提升锚固可靠性，并降低综合施工成本。帮助工程项目突破传统施工限制，实现更快、更安全、更经济的岩土锚固施工。
