土钉类型有哪些?土钉分类,施工方法及适用范围

 土钉是一种常用的岩土加固技术，主要通过在土体内部设置加固杆体，并与坡面支护结构形成整体，从而提高土体的整体稳定性，控制边坡或基坑变形。土钉广泛应用于边坡加固、基坑支护、土钉墙、滑坡治理、道路工程以及隧道洞口边坡加固等工程。

根据施工方法、杆体结构、材料和防腐方式的不同，土钉可以分为多种类型。不同类型的土钉在施工工艺、设备要求、施工效率、承载性能、耐久性以及地层适应性方面存在差异。因此，了解不同的土钉类型及土钉分类方法，对于合理选择土钉支护方案具有重要意义，下面就由小诺为大家详细介绍一下土钉类型有哪些。

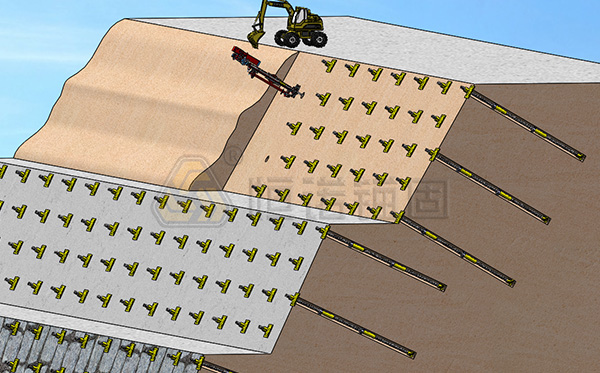

一、土钉有哪些类型？

土钉可以从不同角度进行分类。为了更清晰地理解各种土钉系统，可以按照以下四个维度进行划分：

按施工方法分：钻孔注浆土钉、自钻式土钉、打入式土钉

按杆体结构分：实心土钉、中空土钉

按材料分：钢制土钉、玻璃纤维土钉

按防腐方式分：水泥浆保护、镀锌、环氧涂层、套管、多重防腐

其中，施工方法主要决定土钉如何安装，杆体结构描述土钉本身的结构形式，材料决定杆体的基本性能，防腐系统则主要影响土钉的耐久性和设计使用寿命。因此，在实际工程中不能简单地用某一个名称定义一套完整的土钉系统。

二、按施工方法分类

施工方法是土钉分类的重要依据之一，因为它直接影响施工工序、设备要求、安装效率以及土钉对不同地层的适应能力。目前工程中常见的施工方式主要包括钻孔注浆、自钻式和打入式。

1. 钻孔注浆型土钉

钻孔注浆型土钉是目前十分常用的土钉类型，钻孔注浆土钉是一种传统且应用较广泛的土钉形式。其基本施工方法是先在土体中钻设孔洞，再将钢制加固杆体安装到孔内，最后向孔内注入水泥基浆液，使土钉与周围土体形成有效的粘结。

通常情况下，钻孔注浆土钉采用实心钢杆作为主要加固构件，并可以根据需要设置居中器，以保证杆体在孔内的位置，使杆体周围形成较为均匀的浆液包裹层。根据不同的地质条件，可以选择旋转钻进或旋转冲击钻进等施工方式。

施工方法：

（1）钻孔：采用钻机等机械设备在土体中按要求成孔，孔径通常为100～200mm，孔位误差应小于50mm，倾角误差应控制在3°以内。

（2）置入杆体：成孔后置入杆体，杆体一般采用HRB335或HRB400级带肋钢筋制作，为使钢筋处于孔的中心位置并获得足够的浆体保护层，需沿钉长每隔2～3m设置对中支架。土钉外露端宜做成螺纹，通过螺母、钢垫板与配筋喷射混凝土面层相连。

（3）注浆：沿全长注入纯水泥浆或水泥砂浆，施工中应采用两次注浆工艺，第一次灌注宜为水泥砂浆，灌浆量不应小于钻孔体积的1.2倍。第一次注浆初凝后，方可进行二次注浆。第二次压注纯水泥浆，注浆量为第一次注浆量的30%～40% ，注浆压力宜为0.4MPa～0.6MPa，注浆后应维持压力2min。注浆时采用底部注浆方式，注浆导管底端先插入孔底，在注浆同时将导管以匀速缓慢撤出，保证孔中气体能全部逸出。

钻孔注浆土钉施工技术较为成熟，钻孔直径和方向便于控制，可用于较长土钉施工。适用于多种常规土体，土钉与土体之间可以通过浆液实现荷载传递，可以与钢筋网、喷射混凝土等坡面结构配合使用。

特点：

钻孔稳定性是传统钻孔注浆土钉需要重点考虑的问题，在松散土层、容易坍塌的土体、强风化或破碎地层以及地下水较丰富的环境中，钻孔可能无法在土钉安装和注浆之前保持稳定。这种情况下，通常需要结合具体地层条件采用临时套管、改用自钻式土钉或其他辅助措施。

2. 自钻式（自进式）土钉

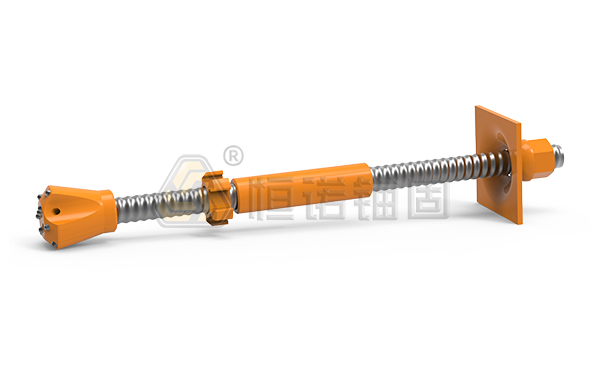

自钻式土钉（又称自进式锚杆）是将钻孔、锚杆安装、注浆、锚固合而为一的土钉类型。自钻式土钉通常采用中空钢制杆体，杆体前端连接钻头。施工过程中，钻头和中空杆体同步钻入地层，同时可以通过杆体内部的中空通道进行注浆，这一施工方式特别适用于传统钻孔容易出现孔壁坍塌的复杂地层。

施工方法：

（1）施工准备：检查钻机各项功能是否正常、钻头与杆体是否破损、杆体是否畅通等。

（2）同步钻进与注浆：杆体前端安装适合当前地层的钻头，将中空杆体与注浆管通过旋转注浆适配器与钻机连接，钻头向地层内部钻进，中空杆体随钻头同步推进，浆液通过中空杆体内部通道输送，从钻头位置排出。在钻进过程中进行注浆，实现钻进、注浆同步完成，浆液填充杆体周围的地层。

（3）接长与重复：冲洗钻孔后接长锚杆，重复钻进及注浆，直至钻孔完成。

（4）安装完成：中空杆体留在地层中作为永久加固构件，安装垫板和螺母。

特点：

与传统钻孔注浆土钉相比，自钻式土钉可以通过中空杆体直接注浆，减少对稳定钻孔的依赖，具有高效、可靠、施工方便等特点。对复杂钻进条件、松散、易坍塌地层具有较好的适应性，可以根据不同地层选择不同钻头，施工工序相对紧凑，有效解决了常规钻孔注浆成孔困难的问题。当传统钻孔无法稳定保持、容易在土钉安装和注浆前发生坍塌时，自钻式土钉可以作为一种具有较强适应性的施工方案。

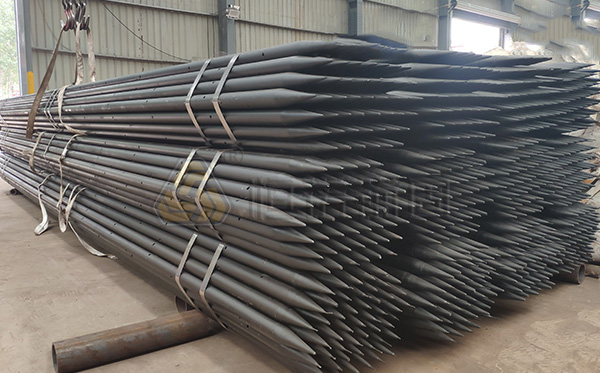

3. 直接打入型土钉

直接打入型土钉是不需要预先钻设传统孔洞，而是通过冲击或振动等方式将加固构件直接打入土体的一种施工方法。与钻孔注浆土钉相比，打入式土钉施工工序相对简单。当土体具有良好的可贯入性时，可以实现较快的安装。

施工方法：

（1）选材与准备：选用钢管、钢花管、角钢等型钢、钢筋。

（2）打入施工：采用人力或振动冲击钻、液压锤等机具将杆体直接打入土中。

（3）压力注浆：通过钢管向土体中压灌水泥浆。注浆液应搅拌均匀，随拌随用，在初凝前用完，注浆时浆液要过筛，严防石块、杂物混入。注浆压力不小于1.0MPa。

特点：

不需预先钻孔，对原位土的扰动较小，施工速度快。对地层条件依赖较大，在密实或坚硬土体、大粒径砾石层、存在岩石碎块或地下障碍物的区域，土钉直接打入可能较为困难。如果用于永久性工程，还需要重点考虑杆体的防腐保护。

三、按杆体结构分类

除了按照施工方法分类之外，还可以根据土钉加固杆体的结构形式进行分类，常见的结构形式包括实心土钉和中空土钉。

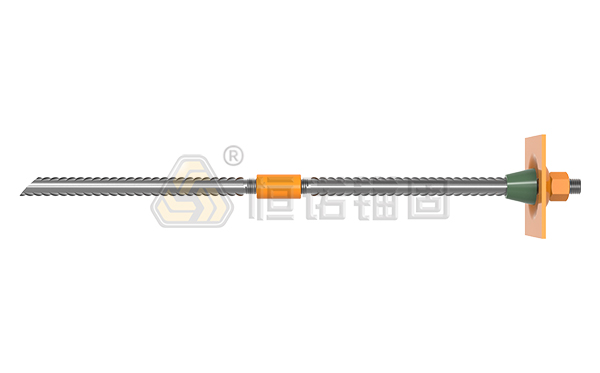

1. 实心土钉

采用实心钢杆作为主要加固构件，通常应用于传统钻孔注浆土钉系统，由实心杆体 + 水泥浆 + 承压板 + 螺母组成，施工时先钻孔，然后将实心钢杆安装到孔内，再进行注浆。实心杆土钉钢材规格和直径选择范围较广，施工和设计经验较为成熟，结构形式简单，抗拉性能较好，适用于多种常规土钉工程，如边坡加固、基坑支护、公路及铁路边坡、挡土结构、一般土体加固。

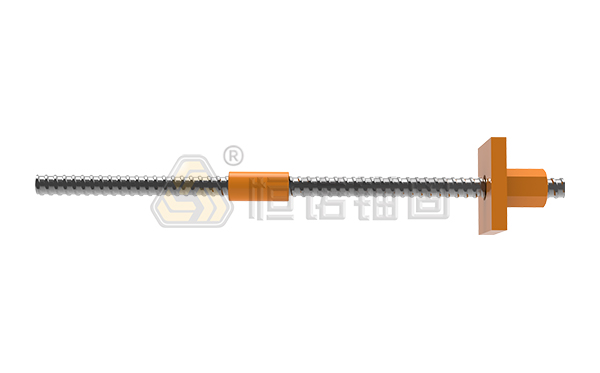

2. 中空土钉

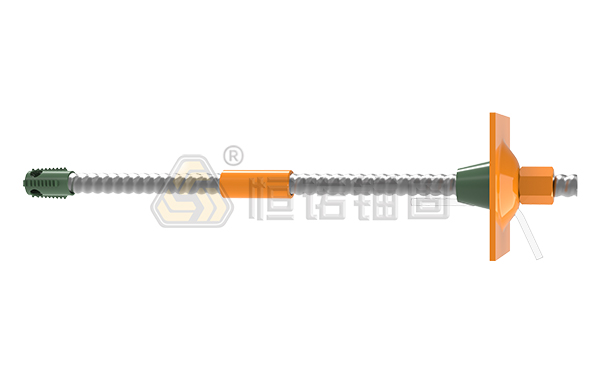

采用内部具有连续孔道的钢制杆体，中空部分可以作为浆液输送通道。由中空锚杆+钻头+连接套+螺母+垫板+居中器+水泥浆组成，在自钻式系统中，中空杆还可以同时作为钻杆 + 注浆通道 + 永久加固杆体。中空土钉内部具有注浆通道，可以结合钻进和注浆，减少对钻孔的依赖，适用于复杂地层。

四、按材料分类

土钉加固杆体的材料会影响其抗拉强度、刚度、自重、耐腐蚀性能以及施工搬运要求，常见材料主要包括钢材和玻璃纤维增强复合材料。

1. 钢制土钉

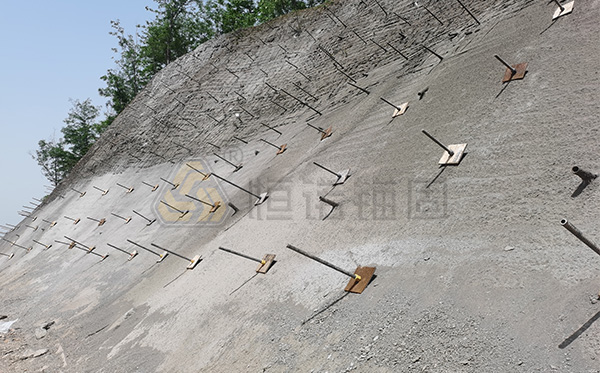

钢制土钉是目前土钉加固工程中常见的一类土钉，钢制土钉可以采用不同直径和钢材等级，以满足不同工程的承载要求。常见钢制土钉系统由钢制杆体、连接套、螺母、垫板、居中器组成，可以应用于临时工程和永久性工程，但永久性工程需要根据具体环境和设计要求配置适当的防腐系统。

钢制杆体通常有多种规格和强度等级，具有较高的抗拉强度、刚度和稳定的力学性能，与螺纹连接件及配件有良好的兼容性，对于需要提高耐久性的工程，可以进一步采用镀锌、环氧涂层或其他防腐措施。

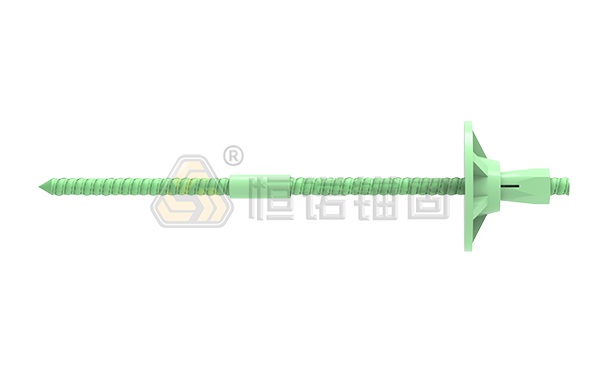

2. 玻璃纤维土钉

采用玻璃纤维增强复合材料作为加固杆体，具有重量较轻、耐腐蚀性能较好等特点，耐腐蚀性能较好可用于部分腐蚀性环境，便于人工搬运可用于对施工搬运要求较高的工程。

玻璃纤维与钢材在材料性能、刚度以及荷载传递方式等方面存在差异，因此，玻璃纤维土钉应根据具体材料性能和工程设计要求进行选择，不能在所有工程中直接替代钢制土钉。

五、按防腐方式分类

对于永久性土钉工程以及腐蚀环境中的土钉，防腐性能是选型时需要重点考虑的因素，根据设计使用年限、土体条件、地下水条件、环境腐蚀性、工程要求、相关设计标准来进行确定。

1. 水泥浆保护

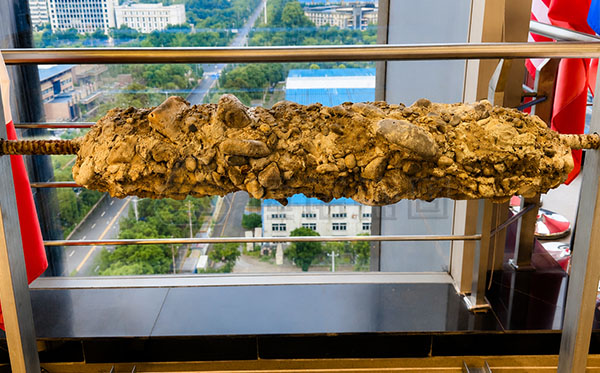

水泥浆可以包裹钢制杆体，在杆体与周围环境之间形成保护层，其保护效果与浆液质量、浆液包裹完整性、裂缝情况、地下水条件、土体化学性质、设计使用年限、施工质量有关。

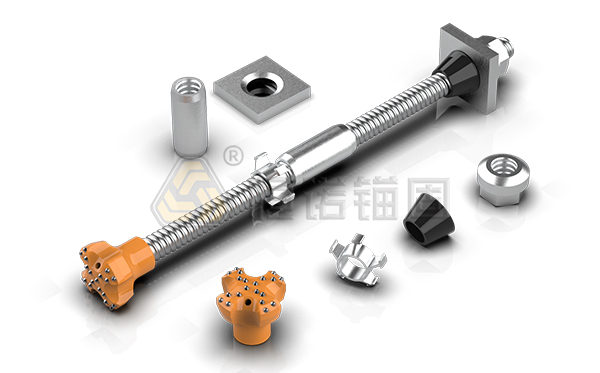

2. 镀锌土钉

镀锌土钉是在钢材表面设置锌层，通过形成保护层降低钢材受到腐蚀的风险。对于永久性工程，可以根据具体项目要求将镀锌与水泥浆或其他防腐措施结合使用。

3. 环氧涂层土钉

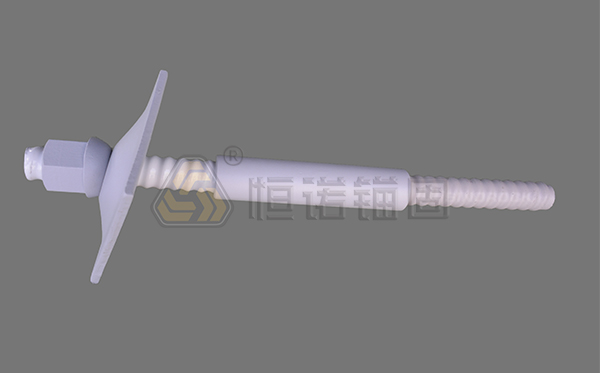

环氧涂层土钉是在钢制杆体表面设置环氧保护层，在钢材与周围环境之间形成隔离屏障。环氧涂层可以减少钢材与水分及腐蚀性介质的直接接触，但在制造、运输、搬运和施工过程中，需要注意保持涂层完整性。

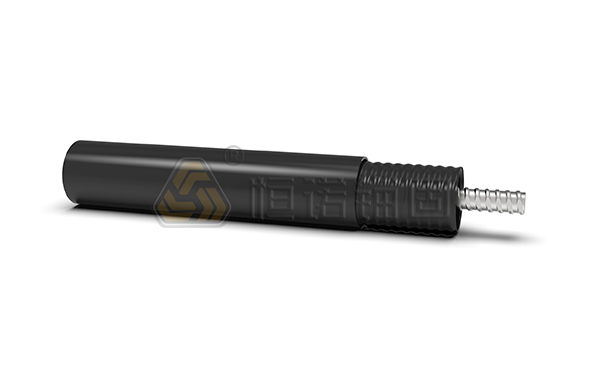

4. 套管保护土钉

套管保护土钉是在加固杆体外设置保护套管，使钢材与周围土体或地下水形成物理隔离，对于耐久性要求较高的工程，可以将套管作为整体防腐系统的一部分。

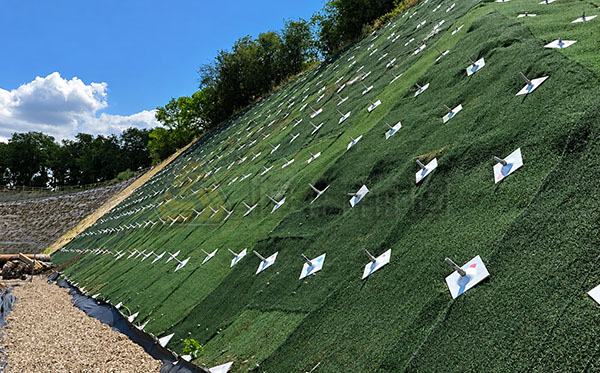

5. 多重防腐土钉

对于腐蚀环境较复杂或者设计使用年限较长的永久性工程，可以采用多种防腐措施组合。例如镀锌 + 环氧涂层、涂层 + 套管 + 水泥浆，通过多重保护层提高土钉系统的耐久性，具体防腐方案应根据项目环境条件和设计要求确定。

六、不同土钉类型如何选择？

各类土钉因其施工工艺和受力机理的不同，具有不同的适用条件，需要综合考虑地质条件、施工条件、承载要求、腐蚀环境以及工程使用年限。

1. 根据地质条件选择

稳定土体：如果钻孔能够在施工过程中保持稳定，可以采用传统的钻孔注浆土钉。

松散或易坍塌土体：如果钻孔难以保持稳定，可以考虑自钻式土钉。由于其钻进和注浆过程可以结合，因此对不稳定地层具有较好的施工适应性。

松软且易贯入土体：如果土体能够被施工设备有效贯入，可以根据项目要求考虑打入式土钉。

2. 根据施工空间选择

实际工程中可能存在施工平台狭窄、边坡较陡、钻机作业高度受限、周边存在既有建筑、大型设备进场困难，这些条件都会影响土钉施工方法的选择。需要综合考虑设备尺寸 + 钻孔方式 + 杆体搬运 + 施工工序，在施工空间受限、希望减少施工步骤的工程中，自钻式土钉可以提供较为灵活的施工方案。

3. 根据承载要求选择

土钉需要满足工程设计规定的结构和岩土工程性能要求，主要考虑土钉抗拉承载力、抗拔承载力、长度、杆体直径、间距、倾角、浆液与土体之间的粘结强度、坡面支护结构承载能力，这些参数应根据具体工程的岩土工程设计确定，并在需要时通过现场试验进行验证。

4. 根据设计使用年限选择

土钉是用于临时工程还是永久性工程，会直接影响防腐系统的选择。对于永久性土钉墙、永久边坡支护以及其他长期使用的岩土工程，需要进一步考虑土体腐蚀性 + 地下水条件 + 设计使用年限，并选择相应的防腐措施。

七、土钉主要应用在哪些工程？

不同类型的土钉可以应用于多种岩土工程。

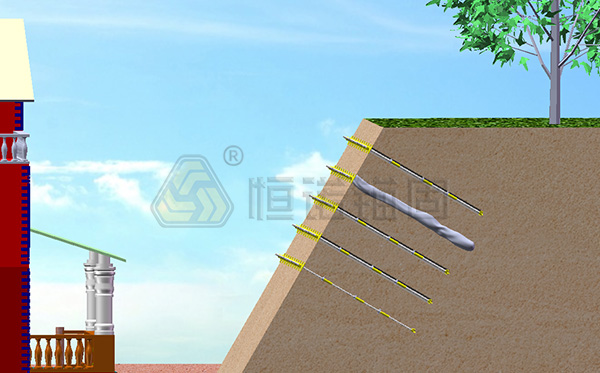

1. 边坡加固

土钉通过加固边坡内部土体，提高土体抵抗滑移和变形的能力。常见于公路边坡、铁路边坡、山体边坡、建筑场地边坡、基础设施工程边坡。

2. 基坑支护

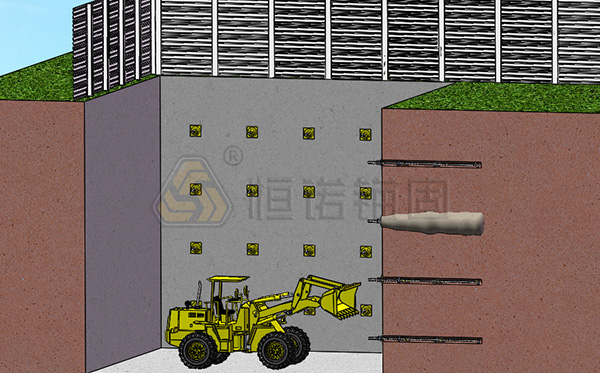

土钉可以与钢筋网、喷射混凝土等结构结合形成土钉墙支护系统，用于基坑及其他开挖工程。尤其是在传统挡土结构施工空间有限的情况下，土钉支护可以作为一种岩土支护方案。

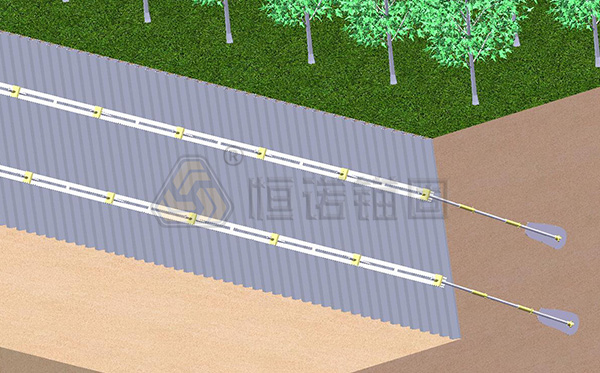

3. 滑坡治理

对于松散、不稳定或者容易坍塌的地层，自钻式土钉可以用于滑坡加固。在传统钻孔难以保持稳定的情况下，自钻式施工方式可以减少对钻孔稳定性的依赖。

4. 挡土结构

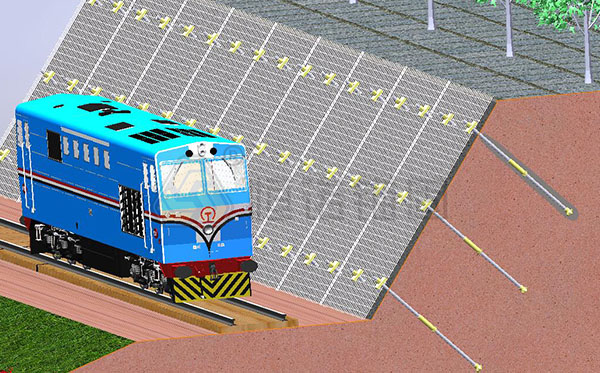

土钉可以与钢筋网、喷射混凝土、排水系统共同形成整体支护结构。

5. 隧道洞口及开挖边坡

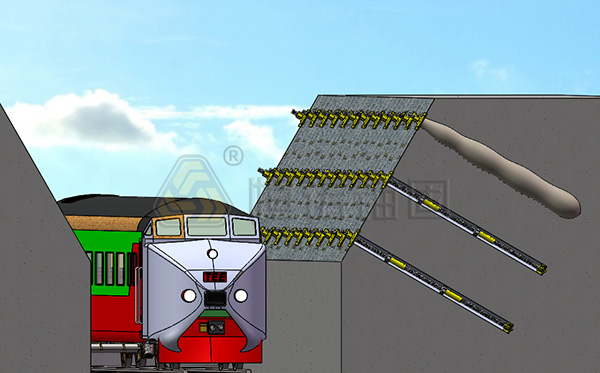

土钉也可以应用于隧道洞口、开挖边坡以及土岩过渡区域，对开挖面和周围地层进行加固。

总结

土钉的选择直接关系到工程的质量、安全和经济效益。在实际项目中，应综合考虑地质条件、地下水、施工空间、土钉承载要求、施工设备、设计使用年限和腐蚀环境等因素，选择合适的土钉系统。合理选择土钉类型并严格把控施工工艺，是确保土钉支护工程安全、经济、高效的关键所在。
