自钻式锚杆技术参数详解，从壁厚尺寸到力学性能全解读

 自钻式锚杆技术参数是决定其适用性和支护效果的核心依据，不同的杆体尺寸、材料性能、螺纹结构以及力学指标，会直接影响锚杆的承载能力、钻进效率、注浆效果以及长期稳定性。本文将系统介绍自钻式锚杆的主要技术参数及其对工程应用的实际影响。

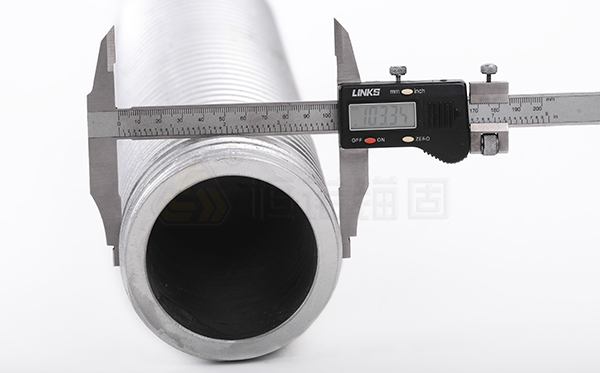

一、尺寸参数

自钻式锚杆的尺寸结构是选择锚杆规格型号的基础依据。

1. 外径

外径是指自钻式锚杆杆体的最大直径，以毫米(mm)表示。常见规格包括R25(25mm)、R32(32mm)、R38(38mm)、R51(51mm)等R系列产品，以及T76(76mm)等T系列大直径中空锚杆。外径大小直接决定锚杆的横截面积和承载能力。较大的外径具有更高的抗拉强度和更大的极限承载能力，更适用于深部矿山、高地应力隧道或大跨度地下空间等大型工程。标准锚杆直径范围通常为32–51mm，特殊应用也可使用22mm或28mm直径。

2. 内径

内径是指中空锚杆内部注浆通道的直径。不同规格的典型内径如下：R25N为14mm，R32N为19mm，R32S为16mm，R38N为19mm，R51L为36mm，R51N为33mm，T76N为52mm。内径大小直接影响注浆流量、注浆压力和浆液输送效率。较大的内径能够提高注浆效率，更适合松散地层、裂隙发育岩层以及需要大量浆液填充的工程环境。

3. 壁厚

自钻式锚杆技术参数中壁厚是指锚杆钢管壁的厚度，由外径与内径之差决定。壁厚直接影响杆体的抗拉性能、抗剪能力和抗弯性能。在相同外径条件下，壁厚越大，锚杆整体强度越高，但材料成本也随之增加。因此，工程设计需要根据围岩等级、荷载要求以及经济性进行合理选择。

4. 长度

自钻式锚杆通常根据工程需求定制，常见长度包括1m、2m、3m、4m、6m，目前提供的最长12m，支持定制更长长度。长度决定了锚杆进入稳定岩层的深度，较长的锚杆适用于深层加固、大变形隧道以及边坡深层稳定等工程场景。

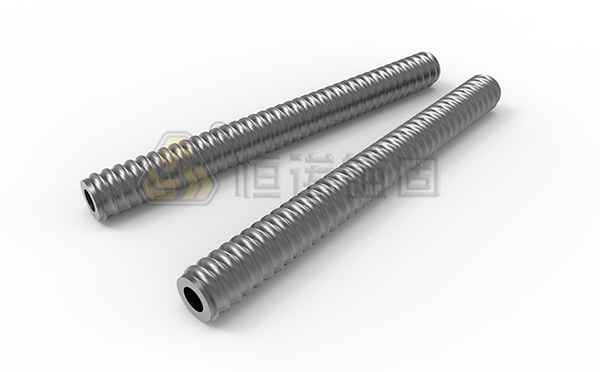

二、材料参数

材料参数主要反映自钻式锚杆钢材的基础性能。

1. 钢材等级

自钻式锚杆通常采用高强度合金结构钢制造。常见钢材牌号包括40Cr铬钼合金结构钢、S460/S500/S650欧洲标准高强度结构钢以及符合EN 10083-1标准的调质钢。欧洲标准通常指定高强度牌号如S500或S650.高质量钢材能够保证锚杆在长期受力过程中保持稳定。

2. 化学成分

钢材中的碳(C)、锰(Mn)、硅(Si)以及其他合金元素比例，会影响材料强度、韧性、焊接性能以及耐腐蚀能力。与普通碳钢相比，合金结构钢具有更高的抗腐蚀能力和更优异的力学性能，因此制造过程中需要严格控制原材料成分。

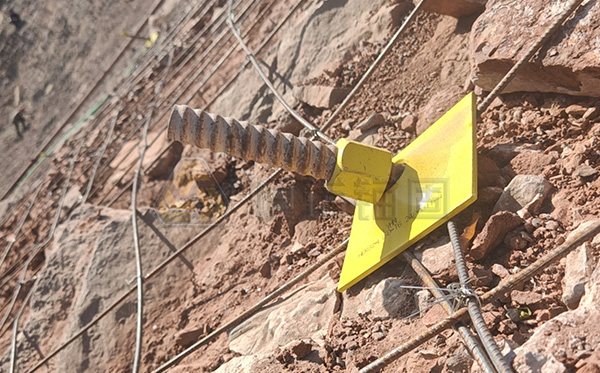

三、力学性能参数

力学性能是评价自钻式锚杆技术参数中衡量承载能力的核心指标。

1. 极限承载力

极限承载力是指锚杆能够承受的最大轴向荷载，以千牛(kN)表示，是锚杆选型的首要参数。不同规格自钻式锚杆的极限承载力和屈服力差异显著：R25N分别为200kN和150kN，R32N为280kN和230kN，R32S为360kN和280kN，R38N为500kN和400kN，R51L为550kN和450kN，R51N为800kN和630kN，T76N为1600kN和1200kN，T76S为1900kN和1500kN。欧洲标准中极限抗拉荷载范围通常为250–600kN，隧道典型设计荷载为300–400kN。

2. 屈服力

屈服力是锚杆开始发生永久塑性变形时所对应的荷载值，反映锚杆抵抗塑性变形能力和长期稳定支护能力。对于大变形隧道和软弱围岩工程，屈服性能尤为重要。

3. 抗拉强度

抗拉强度表示单位面积上锚杆能够承受的最大拉伸载荷，单位为N/mm²(兆帕)。各规格典型值均为800 N/mm²左右，以R32N为例其平均抗拉强度约为720 N/mm²。抗拉强度越高，锚杆抵抗岩体变形和拉拔作用的能力越强。

4. 屈服强度

屈服强度表示材料开始发生永久变形时所承受的最大应力，各规格典型屈服强度均为650 N/mm²左右。欧洲自钻式锚杆通常使用S500或S650等高强度钢牌号以保证优异的屈服性能。

5. 延伸率

延伸率表示材料发生断裂前的变形能力。较高的延伸率意味着更好的韧性和更强的变形适应能力。在地质条件变化明显的区域，具有良好延伸性能的锚杆能够减少突然失效风险，吸能型锚杆的吸能能力可达45kJ。

6. 单位长度重量

单位长度重量是锚杆选型和运输成本核算的重要参数：R25N为2.3kg/m，R32N为3.2kg/m，R32S为3.6kg/m，R38N为5.5kg/m，R51L为6.5kg/m，R51N为8.0kg/m，T76N为16.0kg/m。

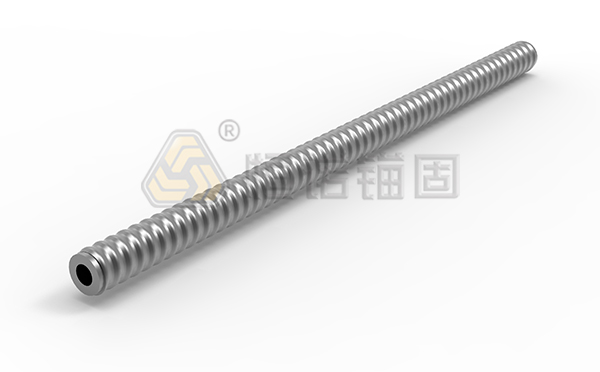

四、螺纹参数

自钻式锚杆采用连续螺纹结构，使其能够连接钻头、安装连接套、调节锚固长度并提高施工便利性。

1. 螺纹类型

自钻式锚杆主要有两种螺纹类型。R型螺纹符合ISO 10208国际标准，采用波形螺纹和大螺距标准螺纹设计，适用于各种标准应用场景，常见尺寸包括R25、R32、R38、R51。T型螺纹采用大螺距梯形螺纹设计，螺纹齿更深，与同直径R型螺纹相比粘结摩擦力约提高一倍，适用于更高要求的场景如微型桩安装，常见尺寸包括T30、T40、T76、T103。两种螺纹系统均符合国际ISO标准，可与Epiroc、Sandvik等标准钻机及各类液压履带钻机配套使用。

2. 螺纹标准

R型螺纹依据ISO 10208标准制造，R51系列依据ISO 1720标准制造，T型螺纹依据企业标准或国际标准制造。合理的螺距设计能够提高钻进效率、连接稳定性以及注浆密封效果。

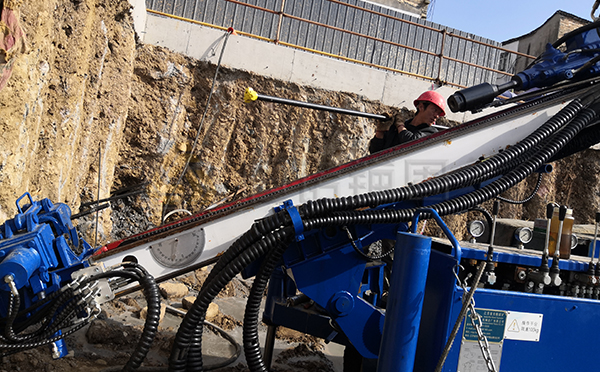

五、施工性能参数

施工性能参数直接影响自钻式锚杆的现场安装效率和质量。

1. 安装扭矩

安装扭矩因地区和标准而异，中国标准通常为5–10kN·m，欧洲标准推荐3–12kN·m并通过扭矩-拉力试验验证，连接套连接一般要求最小300N·m。适当的扭矩可确保螺纹有效啮合和荷载传递，避免连接处过载。

2. 钻孔直径

自钻式锚杆技术参数中钻孔直径由杆体外径和配套钻头直径共同决定。合理的钻孔直径应略大于杆体外径，以确保锚杆顺利安装并保证注浆质量。

3. 设计抗拉荷载

预应力锚杆的设计抗拉荷载通常为200–400kN，实际设计值需根据工程地质条件、锚固长度和安全系数综合确定。

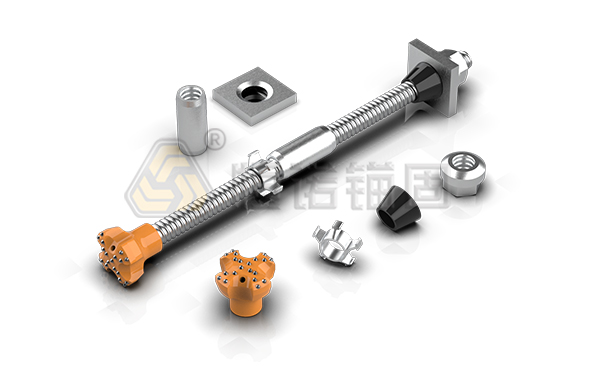

六、防腐性能参数

由于自钻式锚杆长期处于地下环境，防腐性能是关乎其使用寿命的重要技术指标。

1. 热镀锌

热镀锌是将钢材浸入约450°C的熔融锌中形成冶金结合的锌层，具有全覆盖保护(包括螺纹和连接套等复杂形状)和牺牲阳极保护(表面划伤仍可继续防护)的优势。中等大气条件下使用寿命可超过50年，依据ASTM A123或ISO 1461标准执行。

2. 环氧粉末涂层

环氧涂层通过静电喷涂环氧树脂粉末并加热固化形成保护层，能有效阻隔水、氧和氯离子，适用于海洋和化学腐蚀环境。涂层附着力强且厚度可调(通常200–500μm)，依据ISO 2409:2007进行附着力测试。

3. 双重防腐

双重防腐结合热镀锌和环氧粉末涂层，提供最高等级的腐蚀保护，使用寿命可延长至150年。尤其适用于长期地下工程、地下水丰富区域以及重要永久性支护结构，依据NS-EN-ISO 1461(热镀锌)和EN 13438(环氧涂层)标准执行。

4. 不锈钢

对于高腐蚀性环境如沿海地区或工业污染区，可选用不锈钢材质制造的自钻式锚杆。

七、国际标准体系

自钻式锚杆的设计与制造需符合多项国际标准，在ISO标准方面，ISO 10208适用于R型螺纹，ISO 1720适用于R51系列。欧洲标准方面，EN 10083-1规范钢材牌号，EN 14490规范土钉施工，EN 1997(欧洲规范7)涵盖岩土设计。美国标准方面，ASTM F432是锚杆的主要规范。制造商和工程师应确保产品符合所在地区和具体应用的相关标准。

总结

自钻式锚杆技术参数是一个涵盖尺寸、材料性能、力学指标、螺纹结构、施工参数和防腐性能的完整体系。在实际工程应用中，应根据地质条件、支护要求和施工环境选择合适规格的自钻式锚杆。正确理解和掌握这些技术参数，对于工程选型、质量把控和施工管理具有重要的现实意义。只有做到参数心中有数、选型科学合理，才能充分发挥自钻式锚杆在复杂地质条件下的技术优势，为隧道、矿山、边坡及基础工程提供可靠的岩土支护解决方案，保障工程的长久安全。
