矿井锈蚀严重？自钻式锚杆防腐与寿命提升技巧

核心摘要：

矿山支护锚杆锈蚀是当前矿山安全与成本控制中的一项突出问题。围绕自钻式锚杆的防腐问题，我们从材料选用、结构优化到施工与维护环节，系统的梳理了当前可行的技术路径。内容涵盖关键工艺参数、不同方案的成本比较，以及现场实施中需要注意的操作细节。整体方案锚定全生命周期管理，经实际验证可将锚杆使用寿命提升50%以上，为矿山企业提供具有操作性的防腐改进参考。

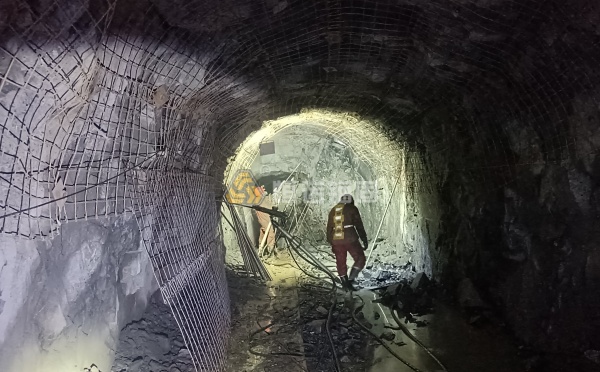

一、矿井锚杆锈蚀的严重性与危害

矿井里的锚杆锈蚀不只是表面生锈那么简单。根据中国矿业大学的研究，湿度超过80%的矿井中，普通碳钢锚杆一年就能腐蚀掉0.1到0.5毫米。算下来，一根22毫米粗的锚杆，用个三五年就基本撑不住力了。

锈蚀最直接的后果是锚杆变细变脆，抗拉强度能下降三到五成。2021年有个金属矿发生顶板坍塌，事后调查发现，根本就在锚杆系统锈得太厉害，根本扛不住。那次事故直接损失超过2000万，矿山停了45天。

安全是一方面，钱也是实打实的。频繁换锚杆的钱，能占到矿井全年维护费用的两成左右。

二、自钻式锚杆防腐核心技术

1.材料级防护技术

通过成本和效益来看，镀锌是目前比较成熟的防腐手段。热浸镀锌如果能把镀层做到80微米厚，在一般矿井条件下能用个十五年左右。

想要更好的防护效果，可以考虑环氧涂层。它是通过静电喷涂形成一层致密的保护膜，耐酸碱腐蚀的能力能提高两倍，不过成本也会高出四成左右。

对比表格：

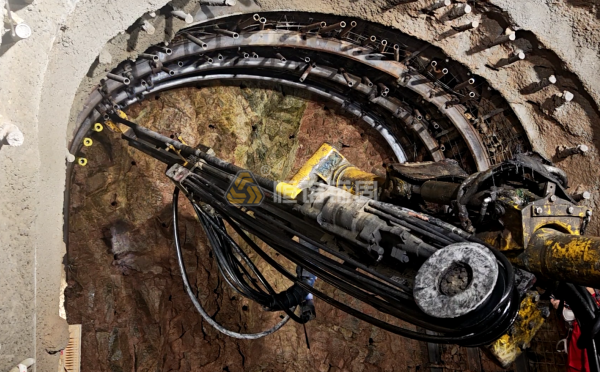

2.结构级防护创新

自钻式锚杆采用的全螺纹结构，除了提升力学性能外，也给防腐涂层提供了一个更连续的附着面。另外，针对杆体与托盘连接处容易渗水的部位，设计中增加了橡胶密封圈，相当于做了双层密封处理，能更有效地把水分挡在外面。

3.化学防护措施

在一些重点工程里，已经开始用上阴极保护的技术来控制锚杆腐蚀。具体做法有两种，一种是装牺牲阳极块——就是用一块更活泼的金属连在锚杆上，让它先腐蚀掉，来保护锚杆。这法子操作起来比较简单，一块阳极大概能管住周边5米范围内的锚杆系统。

三、施工中影响防腐的因素

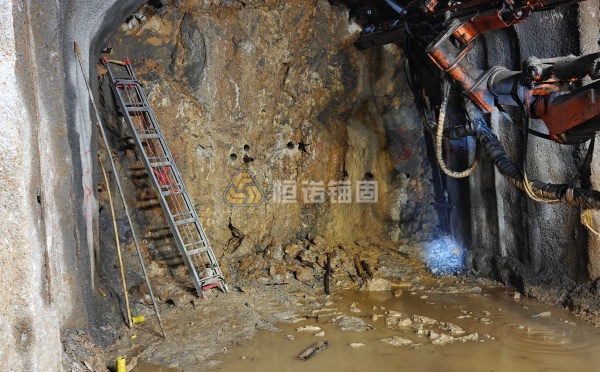

1.钻孔清洁度

钻孔清得干不干净，直接影响锚杆的防腐效果。实际施工中，如果孔底积灰超过5%，锚杆和岩体的粘结强度会掉三成左右，而且这些残留的岩粉还容易形成局部腐蚀环境。所以建议用高压风把孔吹干净，确保孔内条件达标。

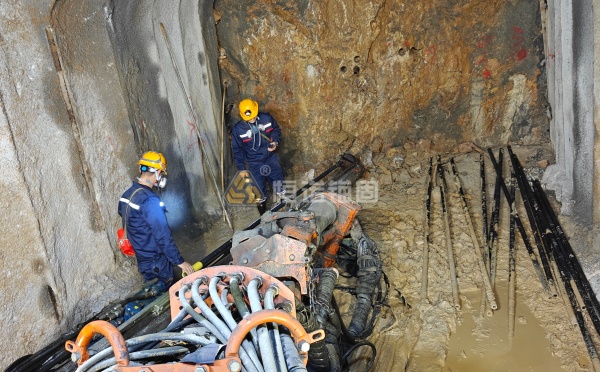

2.注浆质量

注浆做得好不好，直接关系到锚杆能不能被严实地封住。通常需要把水灰比控制在0.4到0.45之间，注浆的饱满度最好能到95%以上。现在用上智能注浆监测设备后，合格率能从以前人工操作的75%提高到98%。

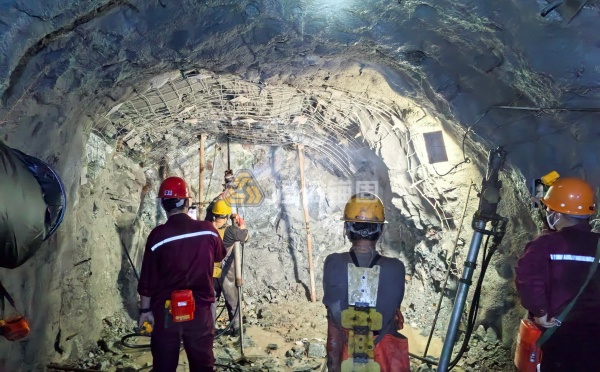

四、寿命监测与维护管理

防腐效果的监测不能只靠感觉，得有个定期检测的制度。比如每半年用超声波测厚仪检测一次锚杆的剩余厚度，然后根据数据启动预警：

1.黄色预警（厚度减少10%）：加密观测，盯住变化趋势就行。

2.橙色预警（厚度减少20%）：着手准备维修方案。

3.红色预警（厚度减少30%）：达到警戒线，立马采取措施。

其实算一笔账就能明白，如果我们拿出设别价值的1.5%的钱做预防性维护，能够省下25%的应急维修开支。有个金矿这么干了之后，锚杆相关的安全事故降了8成，每年维护成本省了42万。

综上所述，矿井锚杆的防腐问题，需要从材料选择、结构设计、施工工艺到后期维护几个方面统筹考虑，单靠某一个环节很难彻底解决。按照本文提出的综合防腐方案来执行，锚杆的使用寿命可以从常规的5到8年提升到15年以上，整体来看投入产出比是划算的。建议矿山企业把锚杆防腐作为一个专项来管理，纳入日常的安全规程，建立起系统的防腐机制。如果您在矿山支护实际工程中遇到矿井锚杆腐蚀严重等问题，欢迎随时来电，我们将竭诚为您服务。
