国家铁路局结合中铁二院工程集团有限责任公司于2021年1月1日发布并实施的《Q/CR 9248-2020铁路隧道锚杆支护技术规范》,于2022年4月1日发布并实施了《TB/T 3356-2021 铁路隧道锚杆》,该标准用来代替《TB/T 3209-2008 中空锚杆技术条件》和《TB/T 3356-2014 预应力中空锚杆》。随着新铁标的实施,国内市面上大部分隧道内锚杆支护材料已不符合要求,非常有必要尽快整合、研发形成成套的新铁标产品,下面就由小诺为大家介绍一下新铁标TB/T 3356-2021都有哪些锚杆。
《TB/T 3356-2021 铁路隧道锚杆》主要对于普通中空钢质锚杆、先锚式中空锚杆、自钻式中空锚杆、预应力中空锚杆、热轧带肋钢筋、精轧螺纹钢筋、普通中空纤维锚杆、实心纤维锚杆等隧道常见锚杆提出了要求。

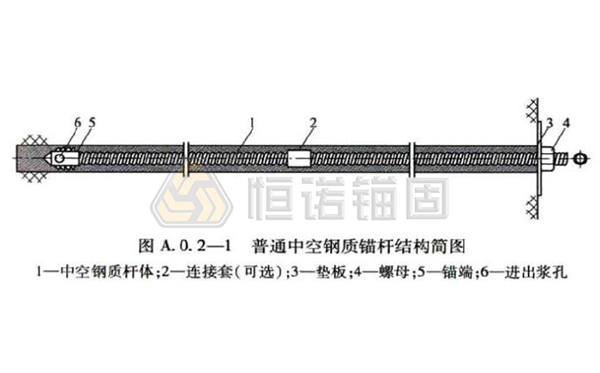

1、普通中空锚杆
普通中空钢质锚杆指以全螺纹钢管为杆体,在锚孔及锚管内充填锚固材料的锚杆,主要由钢质中空杆体、连接套、锚端、垫板、螺母等部分组成,常见型号有HCR25、32、38。
2、先锚式中空锚杆
先锚式中空锚杆分为机械锚固和粘结锚固两种,机械锚固指先锚式中空锚杆分先、后两次工序完成全长粘结锚固的中空锚杆结构,在施工时先对中空锚杆前端进行部分锚固,然后完成垫板、螺母等部件安装,最后再对未锚固部分锚孔进行充填注浆。先锚式中空锚杆(机械锚固)主要由中空钢质杆体、连接套、机械锚固件、垫板、螺母组成,先锚式中空锚杆(粘结锚固)的组成少了一部分机械锚固件。

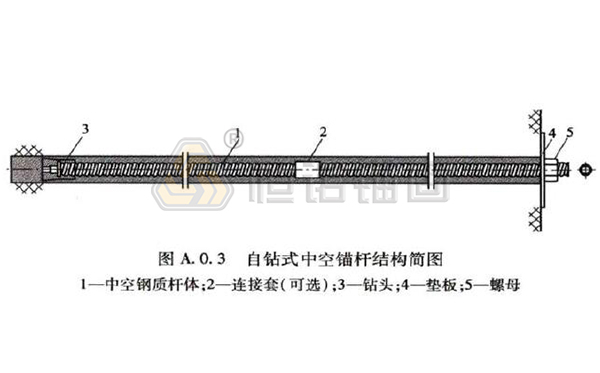

3、自钻式中空锚杆
自钻式中空锚杆指采用中空锚杆体作为钻杆或钎杆,前端装有钻头,将钻孔、注浆、锚固合为一体的锚杆。自钻式中空锚杆主要由中空钢质杆体、连接套、钻头、垫板、螺母等组成。

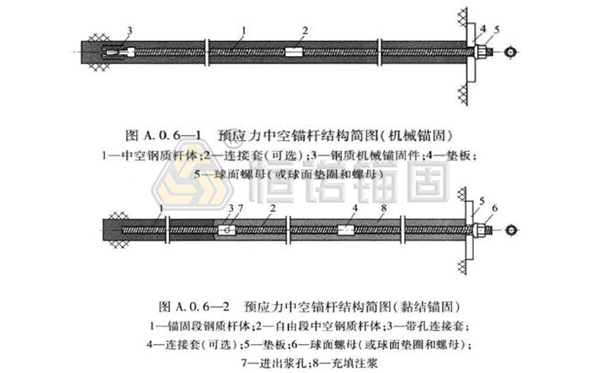

4、预应力中空锚杆
预应力中空锚杆同样也分为机械锚固和粘结锚固,机械锚固指对中空锚杆体施加预张拉力的锚杆,主要由涨壳锚头、中空锚杆体、连接套、止浆塞、拱形垫板、半球形螺母、排气管等部分组成,其中涨壳锚头作为锚固端,中空锚杆体作为受力杆件,螺母和垫板作为受力配件。粘结锚固主要由中空锚杆体、半球形螺母、拱形垫板、连接套、阻浆器、注浆管组成,其中树脂药卷粘结中空锚杆体及孔壁作为锚固端。

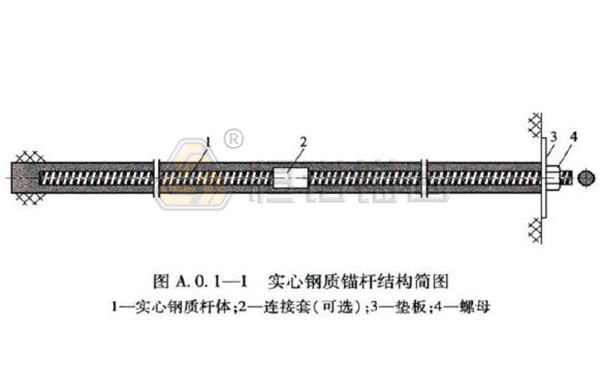

5、热轧带肋钢筋
以热轧带肋钢筋为杆体,在锚孔内充填锚固材料,主要由钢质杆体、连接套、垫板和螺母组成。
6、精轧螺纹钢筋
以精轧螺纹钢筋为杆体,在锚孔内充填锚固材料,主要由钢质杆体、连接套、垫板和螺母组成。

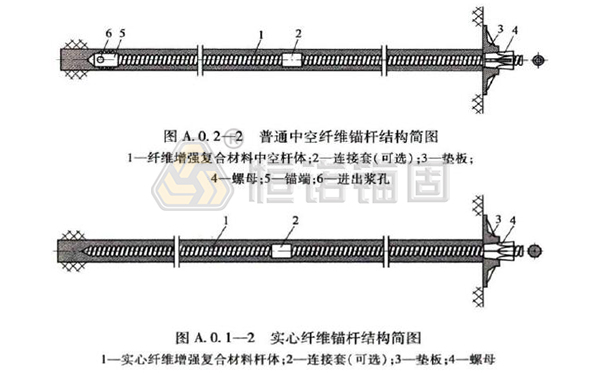

7、玻璃钢锚杆
玻璃钢锚杆分为实心和中空两种,玻璃钢中空锚杆以全螺纹纤维增强复合材料管为杆体,在锚孔及锚管内充填锚固材料,主要由纤维增强复合材料中空杆体、连接套、锚端、垫板、螺母组成。玻璃钢锚杆以全螺纹纤维增强复合材料筋为杆体,由实心纤维增强复合材料杆体、连接套、垫板、螺母组成。
以上就是对于新铁标TB/T 3356-2021都有哪些锚杆这一问题的解答,恒诺可以为您提供全套新铁标锚杆,恒诺对近期投标情况和新铁标要求进行了充分的研究,经过对应用、成本、性能的综合测试,如果您对于新铁标锚杆有什么疑问,欢迎留言或来电咨询。
