隧道超前锚杆支护施工工艺,自钻式管棚施工步骤详解

发布日期:2023-10-17

  传统隧道超前锚杆支护施工工艺主要为钻杆钻孔、抽出钻杆、插入管棚、注浆,虽然该工艺比较成熟,但是在处理软弱围岩的时候容易出现塌孔现象。自钻式管棚可以实现边钻进边注浆,解决塌孔、卡钻等施工难题,下面就由小诺为您介绍一下自钻式管棚施工工艺。

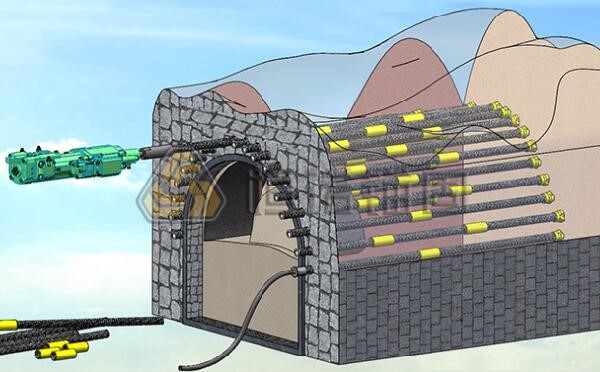

  一、自钻式管棚施工工艺

  物料准备→测量放点→凿岩台车就位→连接中空锚杆及钻头→冲击旋转钻进→接长锚杆→重复钻进→钻孔完成→注浆→进入下一循环


  1、施工前准备

  施工前需要先检查中空锚杆体和相关配件以及凿岩注浆机械是否正常,确保正常后,将凿岩设备与自钻式锚杆正确连接,连接旋转注浆适配器与锚杆尾端。

  2、钻孔定位

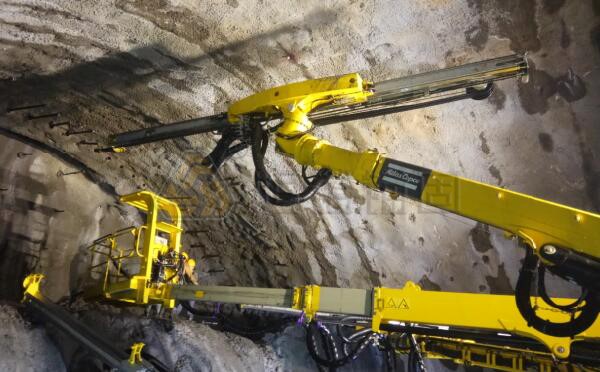

  确定钻孔开孔位置和钻进开孔的角度,按照既定位置和角度开始钻进施工,开动凿岩机将锚杆钻进地层。

  3、钻进注浆

  用水冲洗自钻式锚杆内孔,若需要用连接套接长锚杆再钻进,直至锚杆设计深度。钻进到设计深度后,可以采用高压注浆方法,浆液从钻头的出浆孔从里向外注入,能够保证浆液充分填充岩土体裂隙,固结岩体和土层,具有良好的注浆扩散半径及可靠的锚固质量。

  4、安装垫板螺母

  待注浆材料达到设计强度,安装垫板和螺母,拧紧螺母施加压力。

  二、自钻式管棚施工优势


  1、施工工序简单

  在隧道开挖施工中,施工空间有限,自钻式锚杆杆体通体螺纹,可以在任意位置进行切割,能够在狭窄空间里施工,也可以通过连接套接长,减少了施工工序,能够满足不同设计钻进深度的项目要求。

  2、施工效率高

  自钻式中空锚固系统由中空锚杆杆体、连接套、钻头组成,通过锚杆实现钻进,且可实现边钻进边注浆功能,即杆体可作为钻杆和锚杆使用。

  3、综合成本低

  自钻式管棚施工效率高,能适应隧道施工中不可预测的各种围岩情况,缩短工期,间接降低了投入资金、设备租赁等成本,综合成本更低。

  隧道超前锚杆支护施工工艺采用自钻式锚杆,可以有效减少地表沉降,防止围岩坍塌。恒诺锚固可以为客户量身定制整套自钻式管棚解决方案,如果您有任何疑问,欢迎留言或致电,我们将会由工程师为您解答。
