什么是自钻式锚杆?

  • 发布日期:2021-09-15 16:12

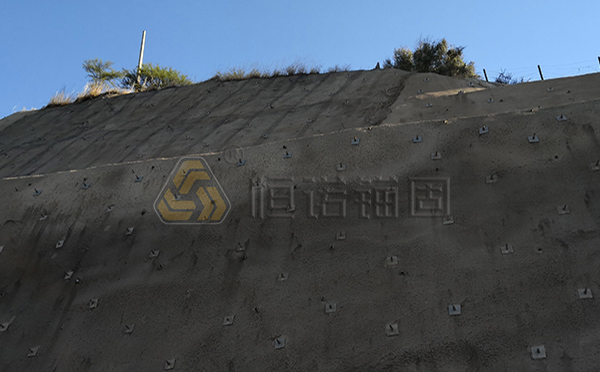

  • 自钻式锚杆施工技术是近年发展起来的一种新型锚固工艺,适用于各种复杂地质条件和施工现场环境。自钻式锚杆施工实现了钻进、注浆、锚固功能一体化,施工工艺简单、施工效率高、锚固效果好,而且无需担心塌孔问题,广泛应用于边坡、危岩、深基坑支护、隧道支护等工程。


    自钻式锚杆有六大部件组成,中空锚杆体、钻头、连接套、垫板、螺母和居中器。中空锚杆体由高抗拉合金钢无缝钢管制成,抗拉强度和屈服强度能够按照设计要求来满足多种复杂地质条件;钻头由耐磨金属铸造而成,并留有浆液出孔,根据岩土体情况选择不同的型号,有“球齿型钻头”“十字型钻头”等多种,根据加工工艺分为全钢钻头和合金钻头;连接套为杆体接长部件,与适配中空锚杆体达到等强,通过连接套可以把两根杆体无缝接长,注浆时不会漏浆;螺母和垫板配合使用,螺母先将中空锚杆体的锚固力传递给垫板,垫板再将锚固力施加给围岩,传递应力,改善端部受力,增强自钻式锚杆的锚固效果;居中器可以保证自钻式锚杆在施工过程中,杆体始终位于钻孔中心位置,从而保证浆液在杆体周围厚度均匀,进一步加强锚固效果。

    自钻式锚杆与普通锚杆相比,具有以下几点优势:

    1、适用于各类岩土地质条件。尤其在普通锚杆施工工艺不易施工的地质条件中使用效果更好,比如易塌孔地质;

    2、钻进深度不受限制。由于受现有锚杆材料与钻进设备的限制,常规锚杆的钻进深度较浅,但自钻式锚杆由于钻进阻力小,钻进深度相对可以大很多,根据恒诺锚固项目报告,目前自钻式锚杆能够达到的钻进深度为18m;

    3、适用于狭小空间内施工。自钻式锚杆单根杆体长度可以根据需要切割或延长,常见规格有2m、3m、4m和6m;

    4、工艺流程简单。自钻式锚杆将钻孔、注浆、锚固在一次钻进中完成,简化工艺流程,加快施工速度;

    5、利于稳定孔壁。在钻进的同时使用螺杆注浆机加压供给水灰比为0.4~0.5的水泥浆液,使浆液迅速填充钻孔及岩土体裂隙并被孔壁吸收固化,确保孔壁稳定。


    自钻式锚杆的施工工艺流程如下:

    1、施工前准备:检查钻机各项功能是否正常、钻头与杆体是否破损、杆体是否畅通等。确保没有问题后,把即将用到的中空锚杆体与钻头旋合;

    2、钻孔及注浆:将杆体与注浆管通过旋转注浆适配器与钻机进行连接,在钻进的过程中进行注浆,达到钻进、注浆同步完成;

    3、锚杆体接长:如果单根自钻式锚杆的长度达不到设计钻进深度时,可以用连接套接长来满足设计需求;

    4、安装垫板和螺母:注浆完成后,在自钻式锚杆裸露在岩体外的部分紧贴施工面依次安装垫板和螺母,保证锚固效果。

    目前,市场上有很多锚杆厂家自称自钻式锚杆,其实只是将普通中空锚杆与钻头连接起来就当成自钻式锚杆,其连接套盒杆体不能达到严格的等强,容易出现抗拉强度和屈服强度与理论值不符的情况。真正的自钻式锚杆,杆体、连接套和螺母能够达到等强,保证了整个自钻式锚固系统的性能。另外,如果施工工艺与上述流程不一样,也不能称为真正的自钻式锚杆。
