隧道掘进遇到碎石层怎么办？自进式管棚超前支护来帮忙

在隧道掘进过程中，常常会遇到断层破碎带、碎石层等复杂地形，此类地层因为自身比较破碎会因为钻机扰动带来应力释放，容易出现掉块、塌孔等问题。那么，隧道掘进遇到碎石层怎么办呢？自进式管棚超前支护凭借“钻进、注浆、支护一体化”的独特优势，成为此类复杂地质条件下首选的高效支护方案。接下来，就让小诺带领大家一起来了解一下吧。

一、隧道碎石层支护的痛点

在隧道支护中，碎石层因为其松散、无粘结力的特性，常常为隧道支护带来很大的挑战：

1.塌方风险

碎石层自身缺乏足够的内聚力，非常容易在掘进过程中发生塌方等情况，特别是在富含地下水的情况下，风险更高。

2.施工难度大

由于碎石层的不稳定性，传统的支护方法很难有效果。所以需要更先进的技术来确保施工的安全。

3.工期和成本控制难

碎石层的不稳定性往往会导致施工进度的延误，从而增加额外的支护处理费用，最后影响项目的整体成本和进度。

二、自进式管棚超前支护的优势

自进式管棚超前支护凭借自己独特的施工方式，从根本上有效的解决了上述挑战，具体优势如下：

1.一体化施工

自进式管棚最大的优势就是能够实现一体化施工，在钻进的同时完成管棚的安装。有效的避免了传统方法中钻孔和安装管棚步骤分离导致的塌孔问题。

2.高效注浆

自进式管棚的头部包含合金钻头，钻头上设置的有出浆孔。能够满足注浆作业，快速固化碎石，增强围岩的整体稳定性。

3.适应性强

自进式管棚具备很强的适应性，可以根据不同地质条件的复杂程度调整管棚的长度、直径以及强度等，以适应更多复杂地层环境。

三、自进式管棚超前支护施工方案

1.地质勘探：

使用地质雷达、超前水平钻探等工具，精确的探明碎石层的位置、范围、厚度、分布情况、含水比例以及压力分布等。这些都是确定管棚参数所需的重要基础数据。

2.关键参数设计

管棚长度：一般情况管棚的长度范围在10-30米这个区间，长度的影响因素有很多，比如施工设备的行程、隧道断面尺寸、支护设计要求等因素决定。

直径规格：自进式管棚的常用直径在 Φ76-Φ127mm范围内，壁厚在6-10mm的自钻式锚杆作为管棚管体，杆体材质为40Cr高强度合金钢。

布置范围：通常覆盖隧道拱部120°-180°的范围内，地层破碎时需要全环布置。

外插角：地质条件是影响外插角设计的重要因素，包括地层的类型、岩石的强度、破碎程度、节理裂隙发育情况以及地下水位比例等。在软弱破碎地层条件下往往需要更大的外插角以增加自进式管棚的稳定性和锚固力。

间距与环距：一般情况下，自进式管棚的间距通常为管径间距的2-3倍。前后管棚搭接长度一般不小于3米。

3.注浆材料选择

自进式管棚的注浆材料选择有以下几种：水泥浆液、水泥-水玻璃双液混合浆料、树脂类材料以及其他材料等，通过一定的比例混合而成。浆液必须具备流动性好、可注性强、早期强度增长快以及收缩率小等特性。

4.设备准备

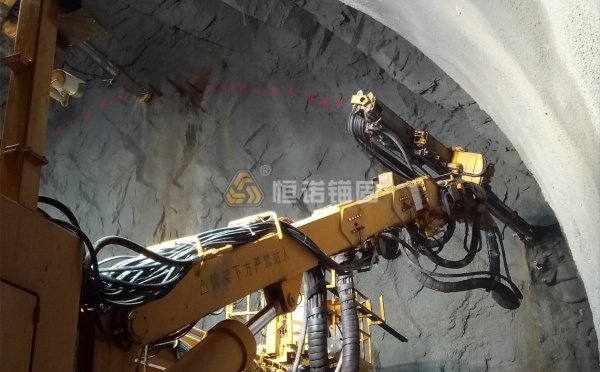

自进式管棚施工还需要专用的管棚施工钻机（具备大扭矩、大直径跟管钻进能力）、压力注浆泵、浆液搅拌桶、孔口密封装置等。

施工过程中应确保钻机的稳定性和精确性，同时保证注浆材料的选择符合碎石层地质条件的应用从而确保最终的支护效果。

因此，隧道掘进遇到碎石层怎么支护？自进式管棚超前支护提供了一种有效的解决方案。通过一体化的施工、高效注浆和强大的地质条件适应性，显著的提高了隧道掘进遇到碎石层支护的安全性和施工效率。如果您在隧道掘进中也遇到了碎石层难支护的问题，欢迎您随时来电咨询，我们将竭诚为您提供专业支持与解决方案。
