>产品介绍

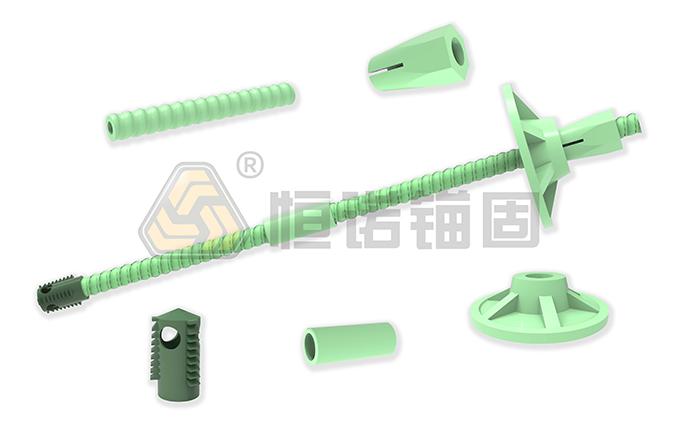

玻璃钢锚杆根据杆体结构分为中空玻璃钢锚杆和实心玻璃钢锚杆,其材质包括玻璃纤维和玄武岩纤维两种。玻璃钢锚杆一般采用先钻孔后塞入锚杆的方法施工,适用于不塌孔的地层。

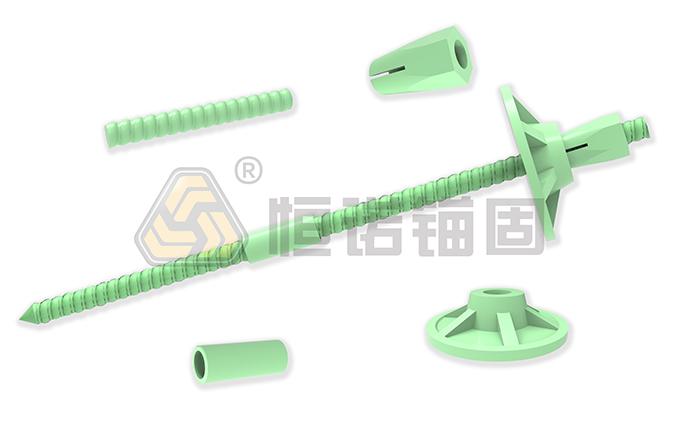

玻璃钢中空锚杆由中空锚杆体、螺母、垫板、连接套(选用)和锚端组成,型号包含KGFRP25、KGFRP32两种。
玻璃钢实心锚杆由实心锚杆体、螺母、垫板、连接套(选用)组成,实心玻璃钢锚杆公称直径为16~32mm。
我司玻璃钢锚杆符合TB/T 3356-2021《铁路隧道锚杆》、Q/CR 9248-2020《铁路隧道锚杆支护技术规范》。

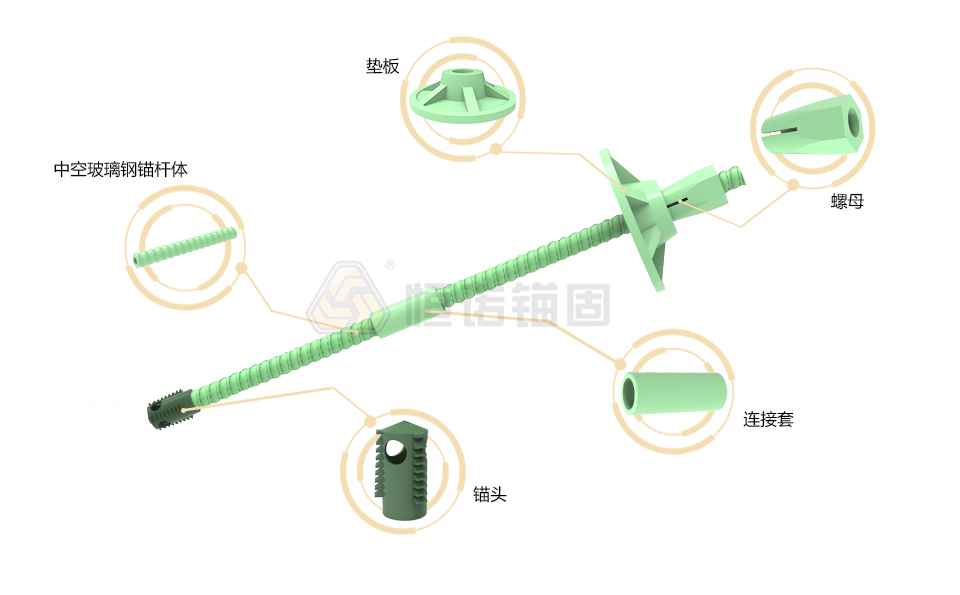

玻璃钢中空锚杆结构图
![](/uploads/2023/08/23/62469405.jpg)

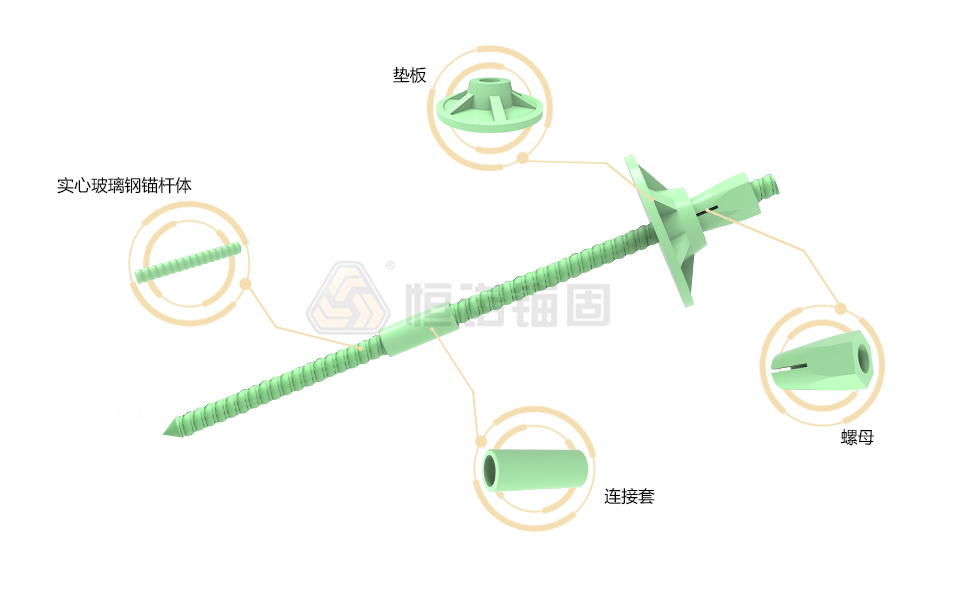

玻璃钢实心锚杆结构图
![](/uploads/2023/08/23/84021952.jpg)
>玻璃钢中空锚杆

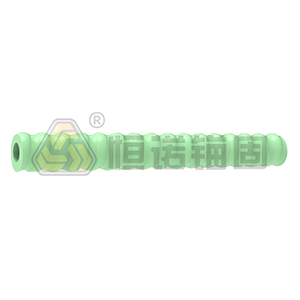

中空锚杆体
图例 |
型号 |
抗拉强度( Mpa )
|
极限拉应变( % )
|
弹性模量(Gpa)
|
备注 |
![51132710.jpg 51132710.jpg](/uploads/2023/08/21/51132710.jpg) |
KGFRP25 |
≥500 |
≥1.2 |
≥40 |
玻璃纤维+环氧树脂 |
KGFRP32 |
KGFRP25 |
≥750 |
≥1.8 |
玄武岩纤维 |
KGFRP32 |

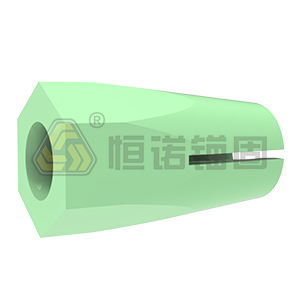

螺母
图例 |
型号 |
螺纹型号 |
适配锚杆体 |
备注 |
![30542628.jpg 30542628.jpg](/uploads/2023/08/21/30542628.jpg) |
KGFRP25 |
R25 |
KGFRP25 |
玻璃纤维+环氧树脂 |
KGFRP32 |
R32 |
KGFRP32 |
KGFRP25 |
R25 |
KGFRP25 |
玄武岩纤维 |
KGFRP32 |
R32 |
KGFRP32 |

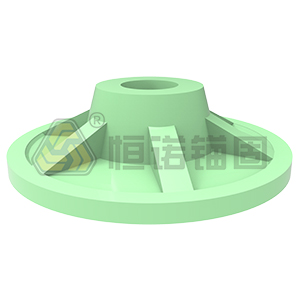

垫板
图例 |
型号 |
螺纹型号 |
适配锚杆体 |
备注 |
![91617117.jpg 91617117.jpg](/uploads/2023/08/21/91617117.jpg) |
KGFRP25 |
R25 |
KGFRP25 |
玻璃纤维+环氧树脂 |
KGFRP32 |
R32 |
KGFRP32 |
KGFRP25 |
R25 |
KGFRP25 |
玄武岩纤维 |
KGFRP32 |
R32 |
KGFRP32 |

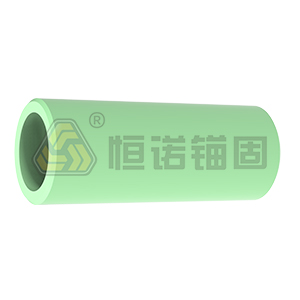

连接套
图例 |
型号 |
螺纹型号 |
适配锚杆体 |
备注 |
![24069920.jpg 24069920.jpg](/uploads/2023/08/21/24069920.jpg) |
KGFRP25 |
R25 |
KGFRP25 |
玻璃纤维+环氧树脂 |
KGFRP32 |
R32 |
KGFRP32 |
KGFRP25 |
R25 |
KGFRP25 |
玄武岩纤维 |
KGFRP32 |
R32 |
KGFRP32 |

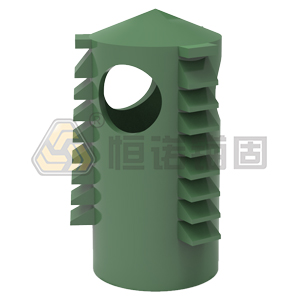

锚端
图例 |
型号 |
适配锚杆体 |
![78758636.jpg 78758636.jpg](/uploads/2023/08/21/78758636.jpg) |
HER25 |
R25 |
HER32 |
R32 |
>玻璃钢实心锚杆

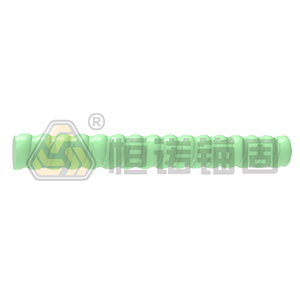

实心锚杆体
图例 |
公称直径(mm) |
抗拉强度( Mpa )
|
极限拉应变( % )
|
弹性模量(Gpa)
|
备注 |
![11369428.jpg 11369428.jpg](/uploads/2023/08/21/11369428.jpg) |
16≤d<25 |
≥550 |
≥1.2 |
≥40 |
玻璃纤维 |
25≤d<32 |
≥500 |
16≤d<25 |
≥750 |
≥1.8 |
玄武岩纤维 |
螺母
图例 |
适配锚杆体 |
适配杆体材质 |
![30542628.jpg 30542628.jpg](/uploads/2023/08/21/30542628.jpg) |
16≤d<25 |
玻璃纤维 |
25≤d<32 |
16≤d<25 |
玄武岩纤维 |
垫板
图例 |
适配锚杆体 |
适配杆体材质 |
备注 |
![91617117.jpg 91617117.jpg](/uploads/2023/08/21/91617117.jpg) |
16≤d<25 |
玻璃纤维 |
和适配锚杆体等强 |
25≤d<32 |
16≤d<25 |
玄武岩纤维 |
连接套
图例 |
适配锚杆体 |
适配杆体材质 |
备注 |
![24069920.jpg 24069920.jpg](/uploads/2023/08/21/24069920.jpg) |
16≤d<25 |
玻璃纤维 |
和适配锚杆体等强 |
25≤d<32 |
16≤d<25 |
玄武岩纤维 |
>产品优势
玻璃钢锚杆和其他锚杆相比,抗拉强度高,抗剪强度低,破坏呈脆性断裂,极限拉应变低。
>应用领域
由于玻璃钢锚杆具有抗剪强度低、易脆性断裂的特点,玻璃钢锚杆主要用于隧道的掌子面加固。
