普通中空注浆锚杆

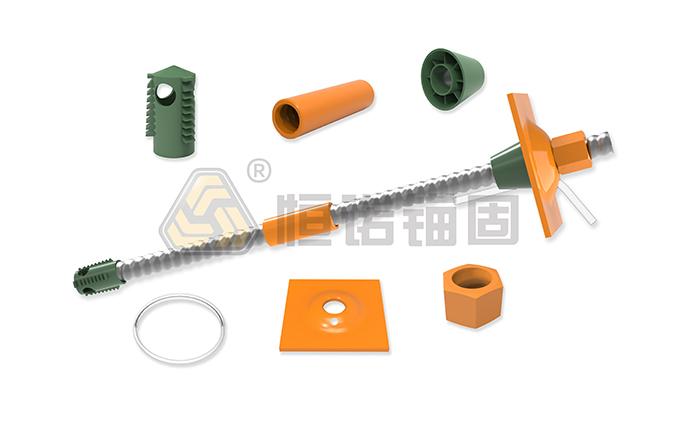

普通中空锚杆主要由中空锚杆体,螺母,垫板,止浆塞,锚端,连接套等组成,型号主要包含R25,R32,R38,在铁路隧道中用于系统支护或局部支护.

获取报价

免费咨询热线： 18736339296

>产品介绍

普通中空锚杆是一种以全螺纹钢管为杆体，在锚孔及锚管内充填锚固材料的锚杆，其属于被动支护锚杆，主要用于地质条件较好的可成孔地层中，可在铁路隧道中用于系统支护或局部支护。普通中空锚杆主要由中空锚杆体、螺母、垫板、止浆塞、锚端、连接套（选用）等组成，普通中空锚杆型号包含R25、R32、R38三种。

我司普通中空锚杆符合TB/T 3356-2021《铁路隧道锚杆》、Q/CR 9248-2020《铁路隧道锚杆支护技术规范》。

>产品结构

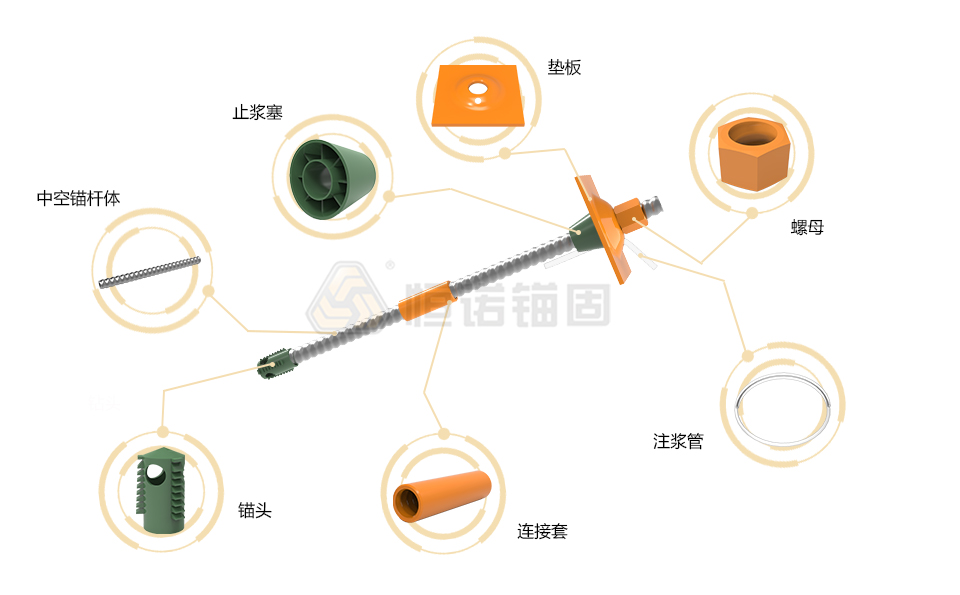

普通中空注浆锚杆结构图

>应用领域

普通中空锚杆在铁路中主要用于拱部的系统支护和其他地方的局部支护。

>产品优势
1、同钢筋锚杆相比，普通中空锚杆的杆体为中空结构，可用作注浆管或排气管，其施工速度快，注浆质量好。
2、和钢筋锚杆相比，同等强度下，中空锚杆的抗剪、抗弯能力更强。
3、普通中空锚杆配有止浆塞和塑料锚头，可使杆体在钻孔内居中性更好，进而提升其防腐能力及锚杆的锚固力。
4、普通中空锚杆的杆体采用大螺距螺纹，其螺母安装速度更快，且可避免螺纹磕碰产生的无法旋合问题。

>中空锚杆体

图例型号
抗拉力( kN )
屈服力( kN )
最大力总延伸率( % )
备注
HCR25 180 130 5 符合TB/T 3356-2021《铁路隧道锚杆》
HCR32 290 230
HCR38 440 330

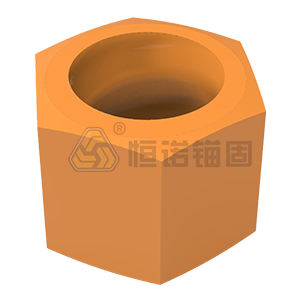

>螺母

图例类别型号螺纹承载力（KN ) 备注
六方螺母 HCR25 R25 ≥180 和适配杆体等强
HCR32 R32 ≥290
HCR38 R38 ≥440

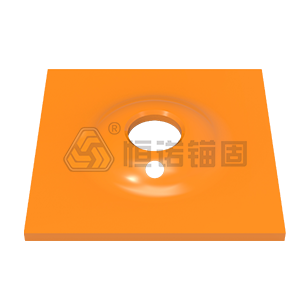

>垫板

图例类别型号边长( mm ) 厚度( mm ) 承载力（KN )
备注
拱形垫板 HCR25 150 6 ≥180 和适配杆体等强
HCR32 150 8 ≥290
HCR38 180 10 ≥440

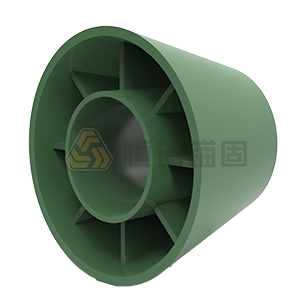

>止浆塞

图例类别型号适配杆体
止浆塞 HCR25 R25
HCR32 R32
HCR38 R38

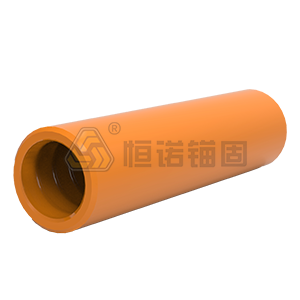

>连接套

图例型号螺纹承载力（KN )
备注
HCR25 R25 ≥180 和适配杆体等强
HCR32 R32 ≥290
HCR38 R38 ≥440

>锚头

图例类别型号适配杆体
锚头 HCR25 R25
HCR32 R32
HCR38 R38

>排气/注浆管

图例型号外径（mm）备注
Hφ8 8 排气管
Hφ16 16 注浆管
