T76自进式中空注浆锚杆

发布时间:2021-06-22

恒诺T76自进式中空注浆锚杆主要用于软弱围岩,破碎岩层不成孔隧道支护项目,76自进式锚杆是隧道自进式管棚和围岩支护的主要组成部分。

>产品介绍

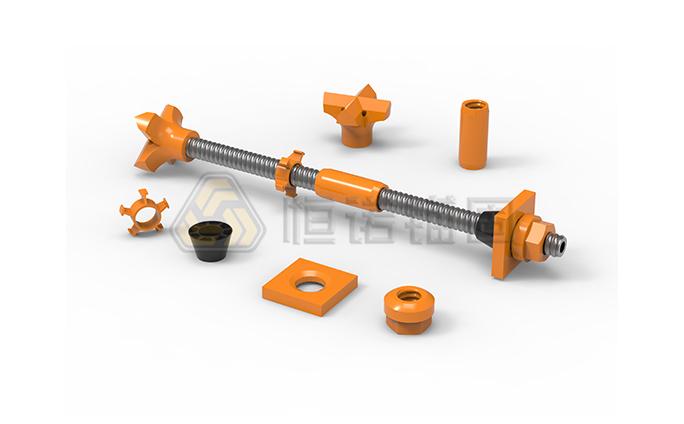

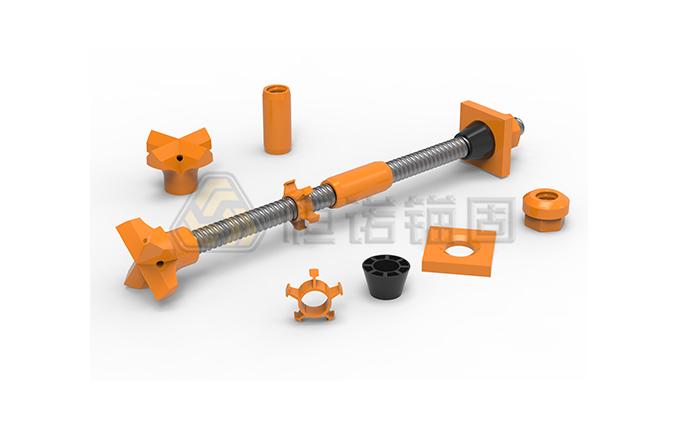

T76自进式中空注浆锚杆指外径为76mm的自进式锚杆,通过中空锚杆体搭配钻头、连接套、居中器、垫板、螺母来实现钻进、注浆、锚固。76自进式锚杆主要用于隧道自钻式管棚支护、隧道围岩加固等工程,根据设计力值要求选择不同产品型号。如果您需要自钻式锚杆型号规格推荐,欢迎留言或来电咨询,我们可以提供自钻式锚杆全流程解决方案。

T76自钻式锚杆主要用于替代108φ钢花管管棚,在相同的工程量情况下,综合评估人工、材料、机械设备和施工效率,使用自钻式管棚施工的综合施工成本明显降低。

产品结构

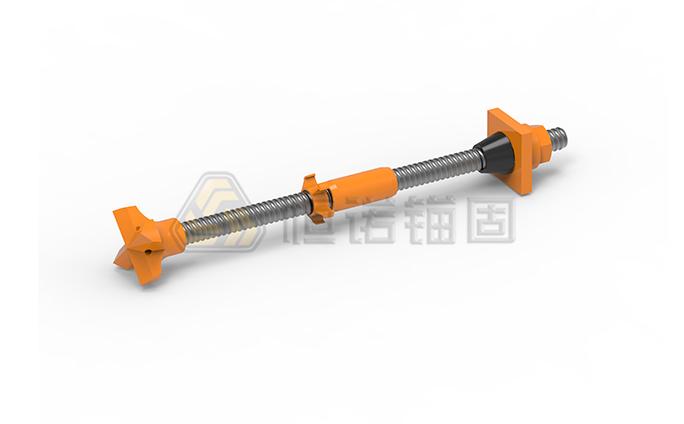

T76自钻式锚杆结构图

>产品参数

中空锚杆体

图例 型号 抗拉力( kN ) 屈服力( kN ) 延伸率( % ) 备注
中空锚杆体 HCT76L 1200 1000 / 可根据客户需要加工成左旋或右旋螺纹
HET76N 1600 1200 /
HET76S 1900 1500 /

钻头

图例 类别 型号 外径( mm ) 适合地质条件
十字全钢钻头 十字全钢钻头 HST76/115 115 泥岩、砾石土、白垩土、石灰土、石灰质粘土、人工填土、软弱泥岩
HST76/130 130
十字合金钻头 十字合金钻头 HST76/115 115 软到中硬岩,例如:夹杂大卵石的砾石,裂隙发育的岩层,无筋混凝土
HST76/130 130
泥钻头 泥钻头 HST76/130 130 粘土、软土、沙土、砾石,混合填土
HST76/150 150
球齿全钢钻头 球齿全钢钻头 HST76/130 130 破碎地层、软砂岩、石灰岩、砾石、软岩层
球齿合金钻头 球齿合金钻头 HST76/115 115 软到中硬风化岩层、大卵石、碎石,如泥岩、片岩、火山岩等
HST76/130 130
HST76/150 150

螺母

图例 类别 型号 对边( mm ) 长度( mm ) 备注

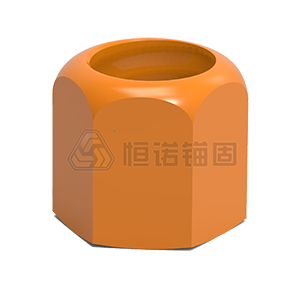

六方螺母 六方螺母 HET76-L80 100 80 与适配中空锚杆体达到等强
HST76-L75 100 75
HST76-L80 100 80

连接套

图例 型号 外径( mm ) 长度( mm ) 延伸率
连接套 HST76-L200 95 200 与适配中空锚杆体达到等强

居中器

图例 型号 外径( mm ) 长度( mm )
居中器 HET76/130 130 45

垫板

图例 类别 型号 边长( mm ) 厚度( mm ) 备注
平垫板 平垫板 HET76-L250-T40 250 40 可根据客户需求定制

其他相关配件

楔形体 旋转注浆适配器 气腿凿岩机用钎尾套 液压凿岩机用钎尾套 潜孔冲击锤用钎尾套
楔形体 旋转注浆适配器 气腿凿岩机用钎尾套 液压凿岩机用钎尾套 潜孔冲击锤用钎尾套

>产品优势

1、施工效率高:T76自进式锚杆一次钻进、注浆即可完成施工,施工步骤少,施工效率高。

2、适应性强:T76自钻式锚杆一次钻进注浆,无需拔出钻杆,在破碎围岩中仍可正常施工,可适用于各种类型的围岩,适应性更强。

3、劳动强度小:T76自进式中空注浆锚杆可利用锚杆钻机进行施工,更容易机械化,相对于常规跟管管棚劳动强度小。

4、安全性高:T76自进式中空注浆锚杆施工时工人可远离掌子面,安全性更高。

5、综合成本低:T76自进式锚杆材料成本虽然略高于常规钢花管管棚,其施工效率高、能适应隧道施工中不可预测的各种围岩情况、缩短工期,同时也间接降低了资金、设备租赁等的成本,故其综合成本更低。

>应用领域

T76自进式中空注浆锚杆主要应用在隧道及地下工程,可用于隧道管棚支护及系统支护等。

地基与基础工程项目应用案例

边坡工程项目应用案例

隧道及地下工程项目应用案例
