T40自进式中空锚杆

发布时间:2021-06-22

T40自进式中空锚杆外表面为T型螺纹,可以和周围岩土体更加紧密的粘结在一起,恒诺作为自进式中空锚杆厂家,有严格的质量把控流程,为产品品质负责。

>产品介绍

T40自进式中空锚杆指杆体表面为T型螺纹、杆体外径为40mm的自钻式锚杆。跟管套管施工会出现钻杆拔出后塌孔,筋材无法插入的问题,如果出现卡钻等情况施工时长会成倍增加。自钻式锚杆杆体本身就是钻杆,无需套管施工,锚杆连接钻头就可以进行钻进。T40自进式中空锚杆适用于回填土、风化岩、破碎岩土体、砂层、粘土层、卵石层等不良围岩条件。

自钻式锚杆杆体直径在25-200mm,钻孔直径在40-400mm左右,常用于土钉、岩栓、地锚、微型桩、超前管棚等应用结构,具体自进式中空锚杆规格需要根据项目地质条件、载荷要求、成本和耐用性要求进行选择

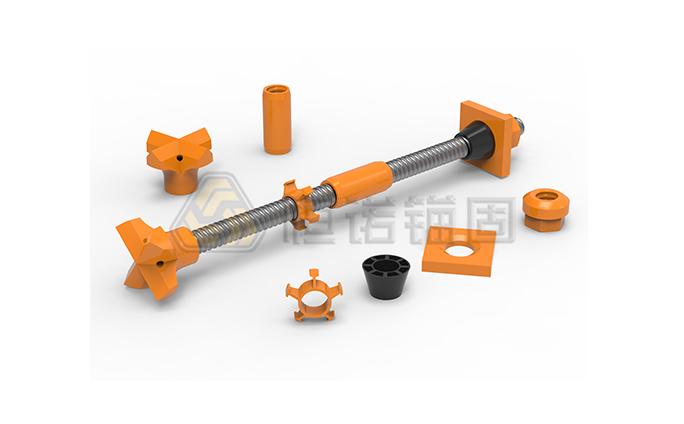

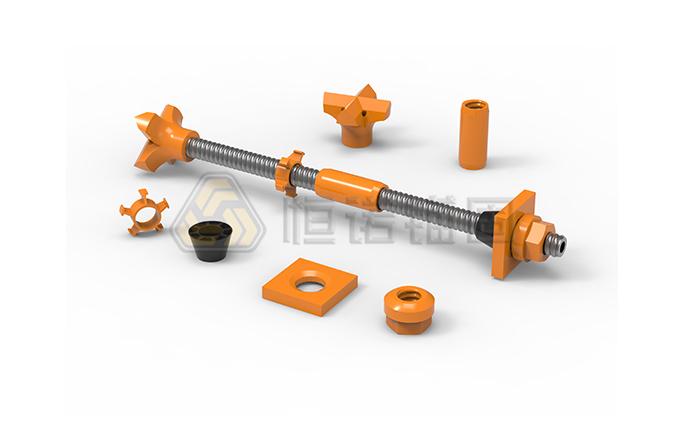

产品结构

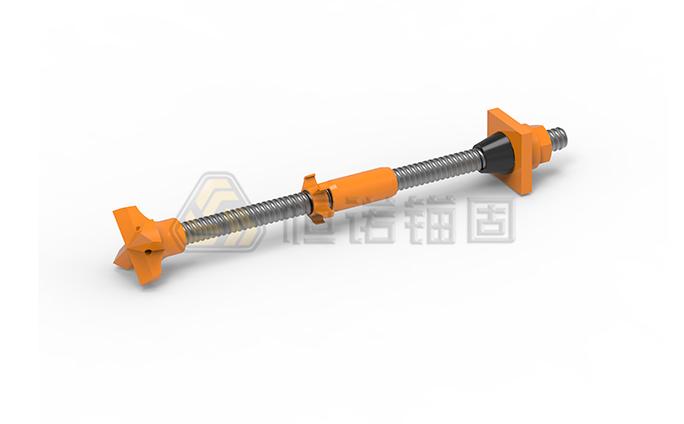

T40自钻式锚杆结构图

>产品参数

中空锚杆体

图例 型号 抗拉力( kN ) 屈服力( kN ) 延伸率( % ) 备注
中空锚杆体 HST40N 539 430 12 可根据客户需要加工成左旋或右旋螺纹
HST40S 660 525 12

钻头

图例 类别 型号 外径( mm ) 备注
十字全钢钻头 十字全钢钻头 HST40/90 90 泥岩、砾石土、白垩土、石灰土、石灰质粘土、人工填土、软弱泥岩
十字合金钻头 十字合金钻头 HST40/76 76 软到中硬岩,例如:夹杂大卵石的砾石,裂隙发育的岩层,无筋混凝土
泥钻头 泥钻头 HST40/90 90 粘土、软土、沙土、砾石,混合填土
球齿全钢钻头 球齿全钢钻头 HST40/76 76 破碎地层、软砂岩、石灰岩、砾石、软岩层
HST40/90 90
球齿合金钻头 球齿合金钻头 HST40/76 76 软到中硬风化岩层、大卵石、碎石,如泥岩、片岩、火山岩等
HST40/90 90

螺母

图例 类别 型号 对边( mm ) 长度( mm ) 备注
六方螺母 六方螺母 HET40-L50 65 50 与适配中空锚杆体达到等强
HST40-L50 65 50

连接套

图例 型号 外径( mm ) 长度( mm ) 备注
连接套 HET40-L140 54 100 与适配中空锚杆体达到等强

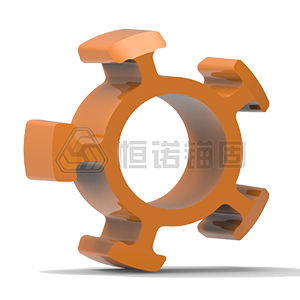

居中器

图例 型号 外径( mm ) 长度( mm )
居中器 HET40/88 88 40

垫板

图例 类别 型号 边长( mm ) 厚度( mm ) 备注
平垫板 平垫板 HET40-L200-T12 200 12 可根据客户需求定制

钻头适配器

图例 型号 适配杆体 适配钻头 备注
钻头适配器 SST40/R51 T40 R51 可实现中空锚杆体与较大螺纹直径的钻头连接
SST40/T52 T40 T52

其他相关配件

楔形体 旋转注浆适配器 气腿凿岩机用钎尾套 液压凿岩机用钎尾套 潜孔冲击锤用钎尾套
楔形体 旋转注浆适配器 气腿凿岩机用钎尾套 液压凿岩机用钎尾套 潜孔冲击锤用钎尾套

>产品优势

1、锚固效果:T40自进式中空锚杆可以实现边钻进边注浆功能,钻孔深度深,根据不同产品系列,钻进深度不同。自进式锚杆施工的同时可以对土体进行改良,充填裂隙、固结岩体和土层、具有良好的注浆扩散半径及可靠的锚固质量。

2、人身安全:T40自进式中空锚杆搭配自钻式锚杆钻机进行施工,更容易机械化,相对于跟管钻进来说,劳动强度更小、所需人工少,施工时工人可远离掌子面,安全性也更高。

3、施工环境:T40自进式中空锚杆的杆体可以进行任意切割,也可以通过连接套进行接长,适用于大型设备无法进入的狭窄空间施工,施工更加方便。

4、适用性:如果遇到地质比较破碎,钻杆拔出后就容易出现塌孔现象,筋材很难插入孔内。自钻式锚杆能够适用于绝大多数地质情况,特别是软弱、破碎等难成孔地质,如断层破碎带、风化岩、碎石土地层,砂卵石地层等,适应性更强。

>应用领域

T40自进式中空锚杆与传统的跟管套管钻进相比,它的核心优势主要表现在施工效率高,综合成本低,在复杂地质条件下优势十分明显,如破碎岩层、松散岩土层、黏土、粉质粘土,特别是土夹石、杂填土、鹅卵石等难以成孔的地质。

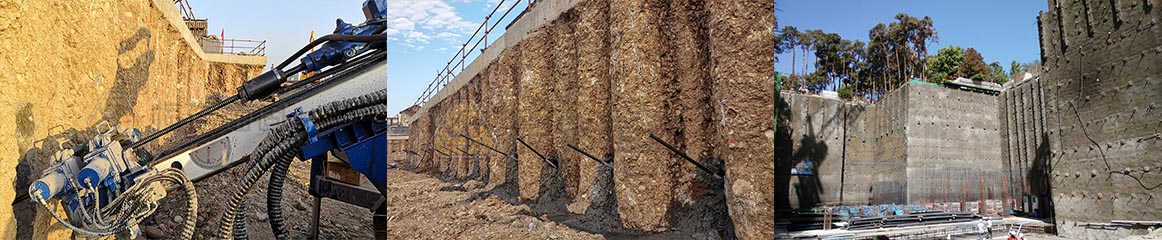

地基与基础工程项目应用案例

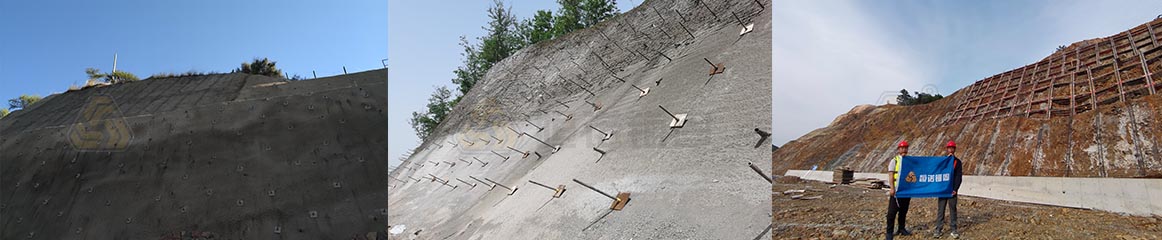

边坡工程项目应用案例

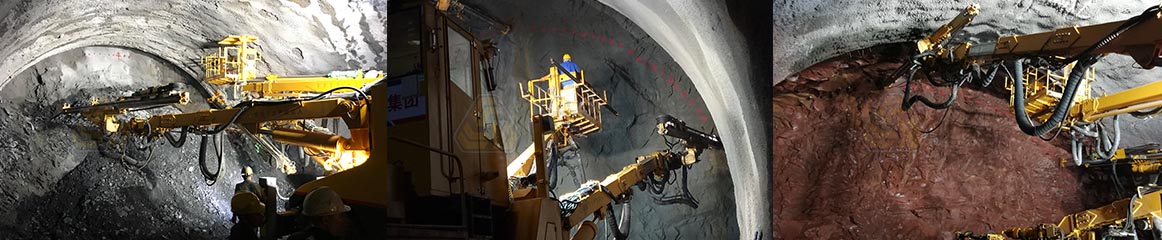

隧道及地下工程项目应用案例
