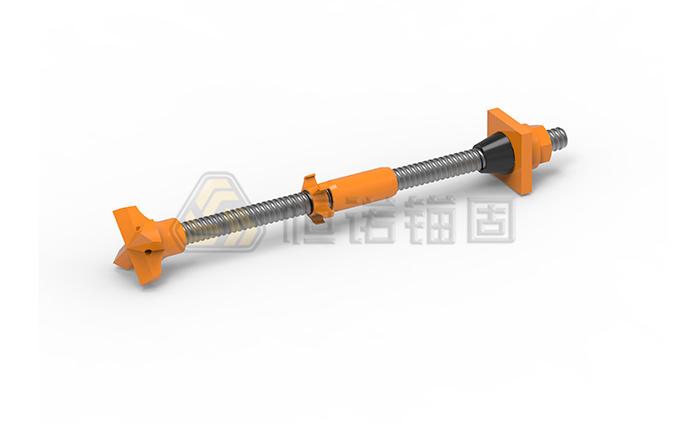

T30自钻式中空锚杆

发布时间:2021-06-22

T30自钻式中空锚杆规格参数包括中空锚杆体及钻头,螺母,连接套,居中器,钻头适配器等配件的型号、外径、长度信息,主要用于地基与基础工程、边坡工程、隧道及地下工程。

>产品介绍

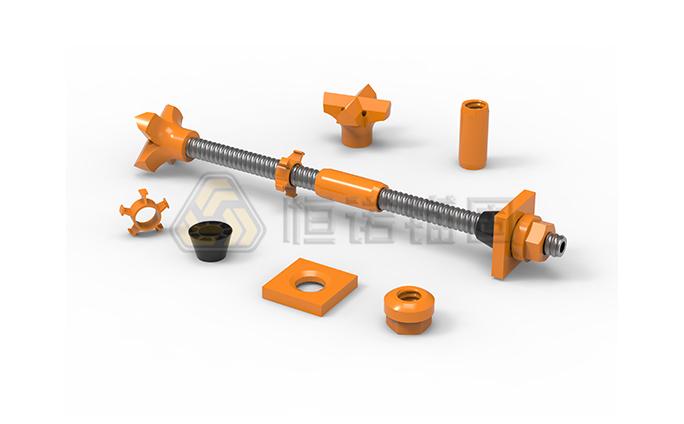

T30自钻式中空锚杆指杆体外径为30mm的自进式锚杆,搭配外径51mm、76mm钻头即可钻进泥岩、中硬岩、混合填土、破碎地层、带有卵石、碎石的复杂地层。常用的自钻式中空锚杆规格参数、成孔和力值效果均优于其他筋材,可满足大部分工程需要,使用范围广。T30自钻式中空锚杆可用于微型桩、边坡支护、隧道及地下工程支护,无需套管钻进、无需分段注浆、施工步骤少、工作效率高。

T30自钻式中空锚杆施工工艺:

准备钻机和材料→安装锚杆钻头→连接锚杆到钻机、注浆泵→钻进→冲洗孔→接长锚杆→钻进→钻进与注浆完成→安装垫板螺母

产品结构

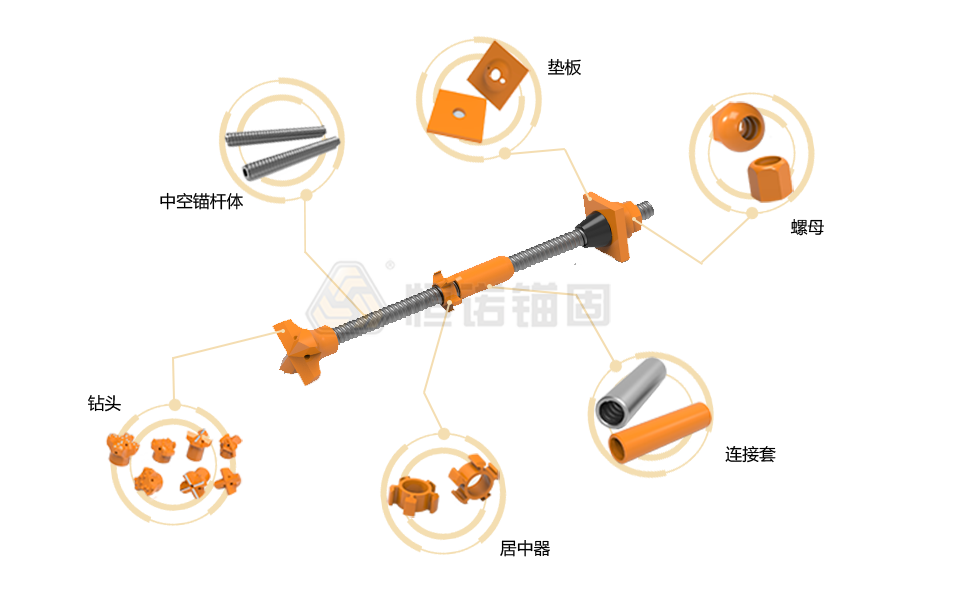

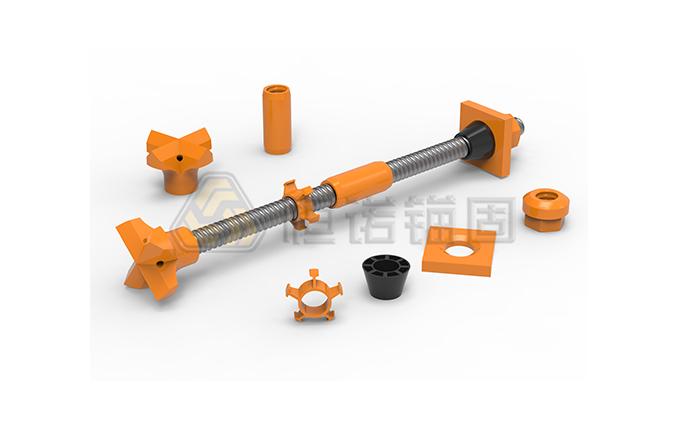

T30自钻式锚杆结构图

>产品参数

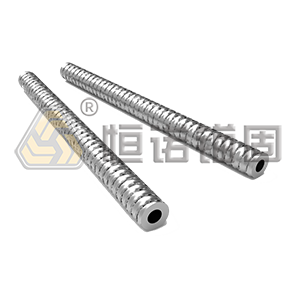

中空锚杆体

图例 型号 抗拉力( kN ) 屈服力( kN ) 延伸率( % ) 备注
中空锚杆体 HST30S 320 260 12 可根据客户需要加工成左旋或右旋螺纹

钻头

图例 类别 型号 外径( mm ) 适合地质条件

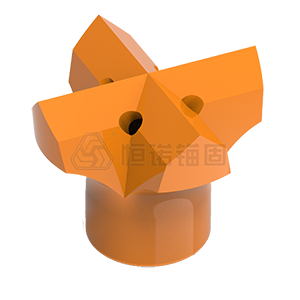

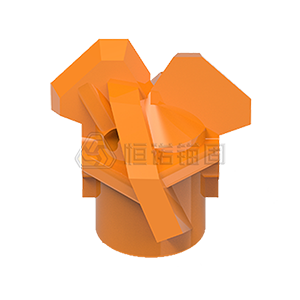

十字全钢钻头 十字全钢钻头 HST30/51 51 泥岩、砾石土、白垩土、石灰土、石灰质粘土、人工填土、软弱泥岩
HST30/76 76

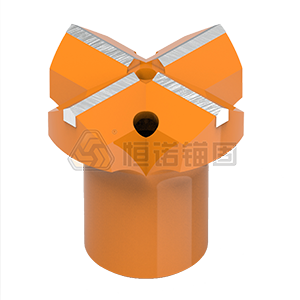

十字合金钻头 十字合金钻头 HST30/51 51 软到中硬岩,例如:夹杂大卵石的砾石,裂隙发育的岩层,无筋混凝土
泥钻头 泥钻头 HST30/76 76 粘土、软土、沙土、砾石,混合填土

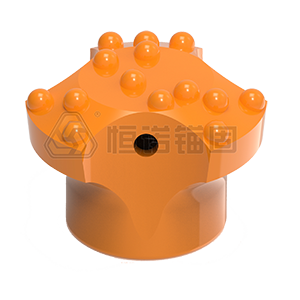

球齿全钢钻头 球齿全钢钻头 HST30/51 51 破碎地层、软砂岩、石灰岩、砾石、软岩层
球齿合金钻头 球齿合金钻头 HST30/51 51 软到中硬风化岩层、大卵石、碎石,如泥岩、片岩、火山岩等

螺母

图例 类别 型号 对边( mm ) 长度( mm ) 备注
六方螺母 六方螺母 HET30-L35 46 35 与适配中空锚杆体达到等强
HST30-L35 46 35

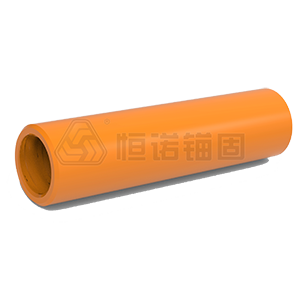

连接套

图例 型号 外径( mm ) 长度( mm ) 备注

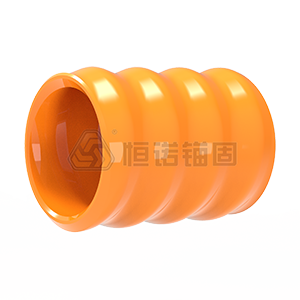

连接套 HET30-L105 38 105 与适配中空锚杆体达到等强

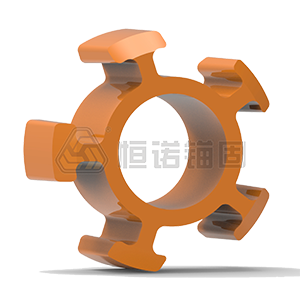

居中器

图例 型号 外径( mm ) 长度( mm )
居中器 HET30/70 70 35
HET30/88 88 35

钻头适配器

图例 型号 适配杆体 适配钻头 备注
钻头适配器 SST30/T40 T30 T40 可实现中空锚杆体与较大螺纹直径的钻头连接
SST30/R51 T30 R51

其他相关配件

楔形体 旋转注浆适配器 气腿凿岩机用钎尾套 液压凿岩机用钎尾套 潜孔冲击锤用钎
楔形体 旋转注浆适配器 气腿凿岩机用钎尾套 液压凿岩机用钎尾套 潜孔冲击锤用钎尾套

>产品优势

T30自钻式中空锚固系统相较于跟管钻进的优势

1、施工工艺:跟管钻进采用先打孔,拔出钻杆后再放筋材的施工工艺,自钻式锚杆采用一次钻进注浆的施工工艺,施工步骤更少,施工效率更高。

2、材料性能:跟管钻进的筋材一般为热轧带肋钢筋、精轧螺纹钢筋或钢绞线,直径尺寸在8-63.5mm左右,抗拉力在94.3-4212kN左右,自钻式中空锚杆的直径范围在25-200mm左右,抗拉力在200-14000kN左右。

3、人工成本:跟管钻进施工中压入钻具、钻进成孔、拔套管等步骤,所需工人多、成本高。T30自钻式中空锚杆施工时一次钻进、注浆、锚固完成,所需人员少,三人即可,人工成本低。

4、环境影响:跟管钻进施工场地所需面积大,不利于其他施工工作的开展,施工过程中灰尘大,对环境污染严重。T30自钻式中空锚杆施工过程中对地层的扰动小,对周围环境影响小,几乎不产生任何污染。

>应用领域

T30自钻式中空锚杆多在边坡支护工程、隧道及地下工程中使用,在地基与基础工程中多作为土钉、微型桩使用。

地基与基础工程项目应用案例

边坡工程项目应用案例

隧道及地下工程项目应用案例
