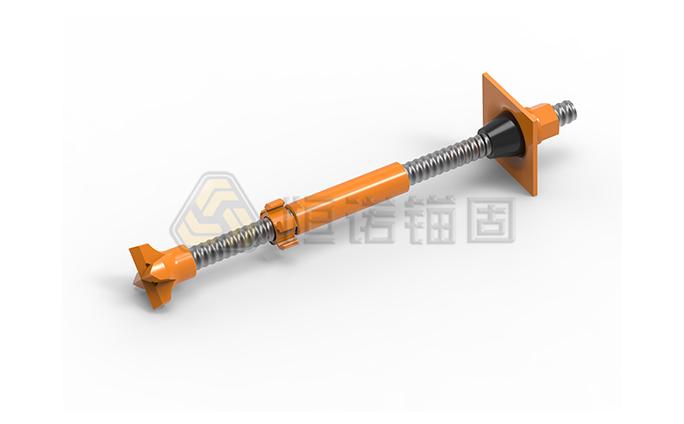

R51自进式中空锚杆

>产品介绍

R51自进式中空锚杆指杆体外径为51mm的自钻式锚杆，常见搭配钻头、连接套用于隧道及地下工程中作为超前管棚支护。如果您遇到软弱破碎围岩隧道支护工程，或是力值要求较高的基坑、边坡支护工程，可以联系我们为您提供R51自进式中空锚杆全流程解决方案。

R51自钻式管棚可以替代普通60*6、76*6、89*6钢花管管棚，虽然自钻式锚杆材料成本高于常规管棚，但是自进式中空锚杆无需拔出钻杆，可以直接进行注浆，节省了人工和工期，综合成本低，适用于隧道施工中不可预测的各种围岩情况。

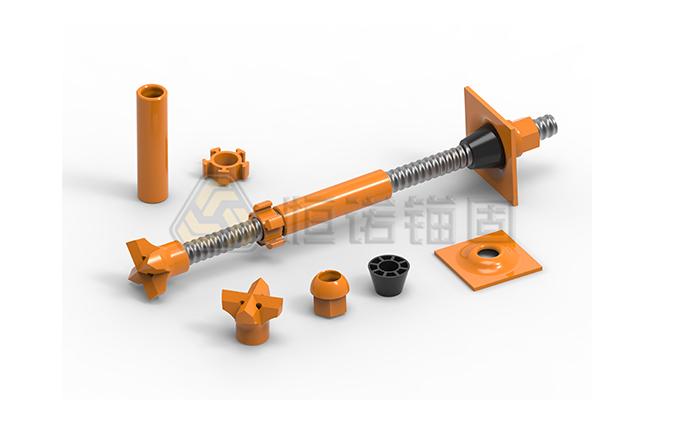

产品结构

>产品参数

中空锚杆体

图例	型号	抗拉力( kN )	屈服( kN )	延伸率( % )	备注
	HER51L	550	450	8	可根据客户需要加工成左旋或右旋螺纹
	HER51L1	660	540	8
	HER51N	800	630	8

钻头

图例	类别	型号	外径( mm )	适合地质条件
	十字全钢钻头	HSR51/90	90	泥岩、砾石土、白垩土、石灰土、石灰质粘土、人工填土、软弱泥岩
		HSR51/115	115
	十字合金钻头	HSR51/90	90	软到中硬岩，例如：夹杂大卵石的砾石，裂隙发育的岩层，无筋混凝土
		HSR51/115	115
	泥钻头	HSR51/90	90	粘土、软土、沙土、砾石，混合填土
	球齿全钢钻头	HSR51/76	76	破碎地层、软砂岩、石灰岩、砾石、软岩层
		HSR51/115	115
	球齿合金钻头	HSR51/76	76	软到中硬风化岩层、大卵石、碎石，如泥岩、片岩、火山岩等
		HSR51/115	115

螺母

图例	类别	型号	对边( mm )	长度( mm )	备注
	六方螺母	HER51-L70	75	70	与适配中空锚杆体达到等强
		HSR51-L70	75	70
	半球螺母	HER51-L70	75	70	与适配中空锚杆体达到等强
		HSR51-L70	75	70
		HSR51-L80	75	80

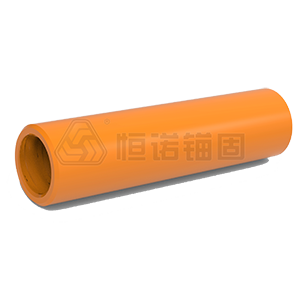

连接套

图例	型号	外径( mm )	长度( mm )	备注
	HER51-L140	63	140	与适配中空锚杆体达到等强
	HER51-L200	63	200

居中器

图例	型号	外径( mm )	长度( mm )
	HER51/91	91	30

垫板

图例	类别	型号	边长( mm )	厚度( mm )	备注
	平垫板	HER51-L200-T30	200	30	可根据客户需求定制
	拱形垫板	HER51-L200-T10	200	10	可根据客户需求定制

钻头适配器

图例	型号	适配杆体	适配钻头	备注
	SSR51/T76	R51	T76	可实现中空锚杆体与较大螺纹直径的钻头连接

其他相关配件

楔形体	旋转注浆适配器	气腿凿岩机用钎尾套	液压凿岩机用钎尾套	潜孔冲击锤用钎尾套

>产品优势

1、施工成本：在同样的施工环境下，R51自钻式管棚可以实现一次钻进支护，而钢花管管棚施工需要进行钻孔、清孔、支护等过程，还需要在钻孔后取出钻杆，人工送管。普通管棚不仅施工效率低、周期长，还增加人员及设备成本，R51自钻式管棚减少了人员的配置，降低了施工成本。

2、施工效率：在同类围岩隧道施工的情况下，R51自进式中空锚杆平均施工效率达到1.42 m/min，而普通管棚所使用的钢花管施工效率仅有0.98 m/min。

3、整体效益：R51自进式中空锚杆材料费用要高于普通钢花管约14%，施工过程中自进式管棚的施工费用要高出普通管棚约18%，但是施工进度也高出普通管棚约45%，在考虑到自进式管棚实际施工中多段锚杆、连接套等部件的安装和连接情况，取40%。综合评估材料、机械设备和施工进度，自进式管棚整体效益约提高22%。

4、力值性能：在实际工程中，R51自进式中空锚杆直径小于钢管30%左右，但是抗拉力和屈服强度均高于钢花管，质量约减少2%～5%。

>应用领域

R51自进式中空锚杆主要应用在隧道及地下工程，可用于隧道管棚支护及系统支护等。

地基与基础工程项目应用案例

• 项目应用案例画册下载

边坡工程项目应用案例

• 项目应用案例画册下载

隧道及地下工程项目应用案例

• 项目应用案例画册下载
