R32自钻式锚杆

发布时间:2021-06-22

R32自钻式锚杆是比较常见的自进式锚杆规格型号,32自进式锚杆参数尺寸指杆体外径为32mm,搭配钻头需根据实际应用地质进行选择,主要用于地基与基础工程、边坡工程、隧道及地下工程。

>产品介绍

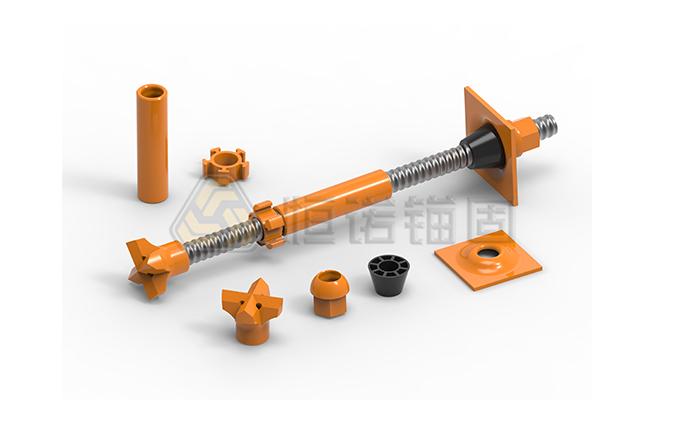

R32自钻式锚杆是指中空锚杆体外径为32mm的自进式锚杆,32自进式锚杆参数尺寸主要包括抗拉力、屈服力、延伸率等。R32自钻式锚杆搭配钻头、连接套、居中器、垫板、螺母等配件,共同组成钻进、注浆、锚固为一体的自钻式锚固系统。

32自进式锚杆可以解决土夹石、砂卵石、圆砾层、杂填土、强风化等复杂地质情况的支护难题,留言或来电咨询可以提供自钻式中空注浆锚杆全流程解决方案以及样品试打等服务。

产品结构

>产品参数

中空锚杆体

图例 型号 抗拉力( kN ) 屈服力( kN ) 延伸率( % ) 备注
中空锚杆体 HER32L 210 160 8 可根据客户需要加工成左旋或右旋螺纹
HER32N 280 230 8
HER32S 360 280 8
HER32S1 405 320 8

钻头

图例 类别 型号 外径( mm ) 适合地质条件
十字全钢钻头 十字全钢钻头 HSR32/51 51 泥岩、砾石土、白垩土、石灰土、石灰质粘土、人工填土、软弱泥岩
HSR32/76 76
十字合金钻头 十字合金钻头 HSR32/51 51 软到中硬岩,例如:夹杂大卵石的砾石,裂隙发育的岩层,无筋混凝土
泥钻头 泥钻头 HSR32/76 76 粘土、软土、沙土、砾石,混合填土
球齿全钢钻头 球齿全钢钻头 HSR32/51 51 破碎地层、软砂岩、石灰岩、砾石、软岩层
HSR32/76 76
球齿合金钻头 球齿合金钻头 HSR32/51 51 软到中硬风化岩层、大卵石、碎石,如泥岩、片岩、火山岩等
HSR32/76 76

螺母

图例 类别 型号 对边( mm ) 长度( mm ) 备注
六方螺母 六方螺母 HER32-L45 46 45 与适配中空锚杆体达到等强
HSR32-L45 46 45
HSR32-L55 46 55
半球螺母 半球螺母 HER32-L45 46 45 与适配中空锚杆体达到等强
HSR32-L45 46 45
HSR32-L55 46 55

连接套

图例 型号 外径( mm ) 长度( mm ) 备注
连接套 HER32-L145 42 145 与适配中空锚杆体达到等强
HER32-L160 42 160

居中器

图例 型号 外径( mm ) 长度( mm )
居中器 HER32/72 72 30

垫板

图例 类别 型号 边长( mm ) 厚度( mm ) 备注
平垫板 平垫板 HER32-L150-T8 150 8 可根据客户需求定制
拱形垫板 拱形垫板 HER32-L150-T8 150 8 可根据客户需求定制

钻头适配器

图例 型号 适配杆体 适配钻头 备注
钻头适配器 SSR32/R38 R32 R38 可实现中空锚杆体与较大螺纹直径的钻头连接
SSR32/R51 R32 R51
SSR32/T40 R32 T40

其他相关配件

楔形体 旋转注浆适配器 气腿凿岩机用钎尾套 液压凿岩机用钎尾套 潜孔冲击锤用钎尾套
楔形体 旋转注浆适配器 气腿凿岩机用钎尾套 液压凿岩机用钎尾套 潜孔冲击锤用钎尾套

>产品优势

1、施工方便快捷:R32自钻式锚杆的中空锚杆体即为钻杆,钻进后无须拔出,同时作为注浆通道可以实现从里至外注浆,钻孔、注浆、锚固一次完成,工序简单,施工方便快捷。

2、无需护壁:在不同的围岩条件下施工时,32自进式锚杆的边钻进边注浆功能使得钻进时无需护壁或预注浆等特殊手段,也能形成锚孔并保证锚固与注浆效果。

3、任意切割和加长:R32自钻式中空注浆锚杆外表面全长螺纹连接,可以任意进行切割或连接加长,适用于较狭小的施工空间,适用于各种环境下施工作业。

4、锚固效果好:32自进式锚杆配有高效能的止浆塞使注浆保持较高的压力,充分充填岩层空隙,固结破碎岩体。垫板和螺母可以将深层围岩应力均匀地传递到洞壁围岩上,达到支护围岩的目的,锚固效果更好。

>应用领域

R32自钻式锚杆多在地基与基础工程、边坡工程中作为土钉、微型桩、岩锚、预应力使用,根据不同的地质情况搭配不同材质的钻头进行钻进支护。

R32自钻式锚杆钻头型号有上百种,比较常见的钻头种类有以下5种:

十字全钢钻头:适用于泥岩、砾石土、白垩土、石灰土、石灰质粘土、人工填土、软弱泥岩。

十字合金钻头:适用于软到中硬岩、夹杂大卵石的砾石、裂隙发育的岩层、无筋混凝土。

球齿全钢钻头:适用于破碎地层、软砂岩、石灰岩、砾石、紧凑或胶结土、软岩层。

球齿合金钻头:适用于软到中硬岩、石头墙,碎石、破碎的岩石、大卵石。

泥钻头:适用于粘土、软土、沙土、砾石、混合填土。

地基与基础工程项目应用案例

边坡工程项目应用案例

隧道及地下工程项目应用案例
