R25自钻式锚杆

发布时间:2021-06-21

R25自钻式锚杆是一种集钻进、注浆、锚固功能为一体的中空注浆锚杆,25中空注浆锚杆及配件参数包括配件的外径、长度、抗拉力、屈服力、延伸率等,适用于难以成孔的地质。

>产品介绍

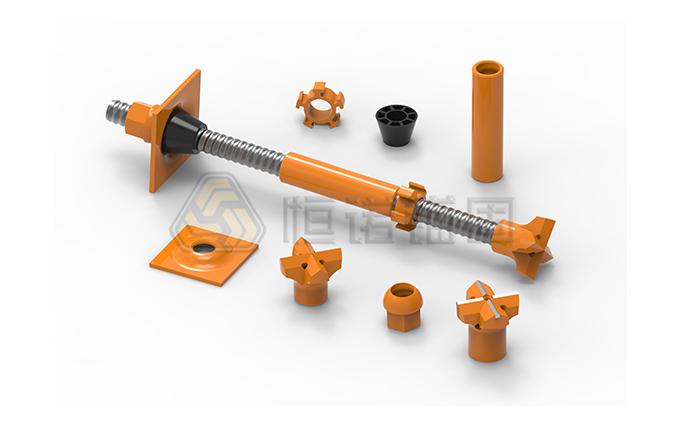

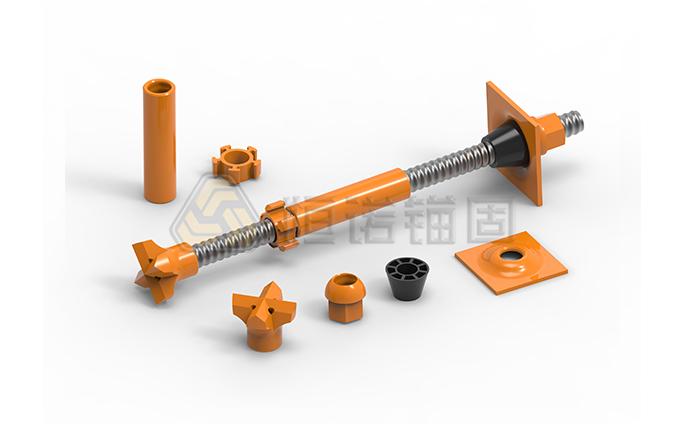

自钻式锚杆主要由中空锚杆体、螺母、垫板、连接套、居中器和钻头组成,集钻进、注浆、锚固功能为一体,适用于破碎、难成孔围岩。

恒诺自钻式锚杆分为R系列和T系列,型号包含R25,R32,R38,R51,T30,T40,T52,T76,根据不同的工程需求,可选择不同产品类型和产品型号。

产品结构

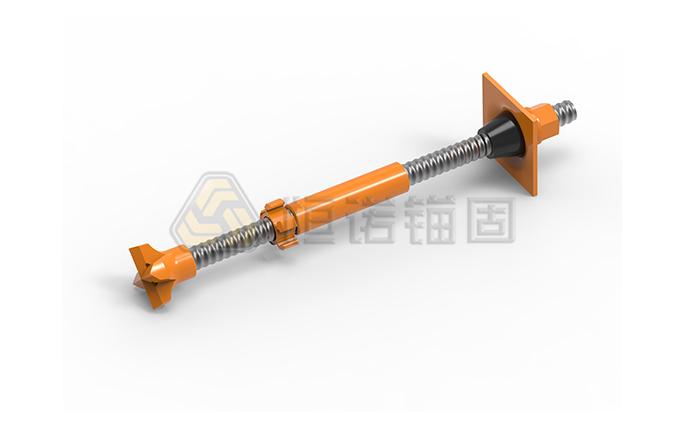

自钻式锚杆结构图

>产品优势

1、R25自钻式锚杆在钻进的同时可以同步注浆,达到锚固效果,施工效率比普通中空锚杆高,适用于破碎、难成孔围岩。

2、施工中无需套管护壁,可提高施工效率,在缩短工期的同时降低工程的综合成本。

3、中空锚杆体可任意切割和通过连接套接长,因此,自钻式锚杆在大型设备无法进入的狭窄空间也可施工。

4、R25自钻式锚杆和常规钎具钻杆相比,所配钻头种类丰富,施工时可根据不同的岩层和土壤的性质选用,能够提高钻进效率。

>防腐性能

在工程应用中,对自钻式锚杆使用寿命影响较大的是周围环境的腐蚀,因此对锚杆进行防腐设计显得尤其重要。为满足客户的这一需求,恒诺提供多种防腐R25自钻式锚杆,比如热浸锌锚杆、环氧涂层锚杆、双重防腐锚杆等。

1、热浸锌R25自钻式锚杆特别适用于各种酸、碱雾气等腐蚀环境以及岩土工程领域中对使用寿命要求较高、环境复杂的场合。

2、环氧R25自钻式锚杆主要适用于地层和地下水含有硫化物及氯化物、受海水侵蚀的场合,以及处在有杂散电流或侵蚀性介质中的环境等。

3、双重防腐是综合了热浸锌和环氧涂层两种防腐工艺。首先将钢铁件进行热浸锌处理,然后在其外表面再喷涂环氧涂层。经过两种防腐工艺处理的锚杆防腐性能更好,使用寿命更长,不仅能抵抗普通的化学腐蚀,还能在酸性环境和杂散电流的电化学腐蚀下工作。

>产品参数

中空锚杆体

图例 型号 抗拉力( kN ) 屈服力( kN ) 延伸率( % ) 备注
自钻式锚杆中空锚杆体 HER25N 200 150 8 可根据客户需要加工成左旋或右旋螺纹

钻头

图例 类别 型号 外径( mm ) 适合地质条件

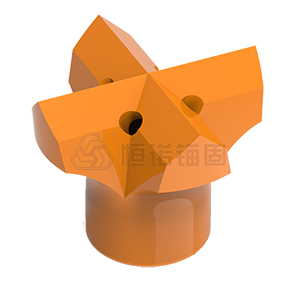

十字全钢钻头 十字全钢钻头 HSR25/42 42 泥岩、砾石土、白垩土、石灰土、石灰质粘土、人工填土、软弱泥岩
十字合金钻头 十字合金钻头 HSR25/42 42 软到中硬岩,例如:夹杂大卵石的砾石,裂隙发育的岩层,无筋混凝土
球齿全钢钻头 球齿全钢钻头 HSR25/42 42 破碎地层、软砂岩、石灰岩、砾石、软岩层
球齿合金钻头 球齿合金钻头 HSR25/42 42 软到中硬风化岩层、大卵石、碎石,如泥岩、片岩、火山岩等

螺母

图例 类别 型号 对边( mm ) 长度( mm ) 备注
六方螺母 六方螺母 HER25-L35 41 35 与适配中空锚杆体达到等强
半球螺母 半球螺母 HER25-L40.5 41 40.5

垫板

图例 类别 型号 边长( mm ) 厚度( mm ) 备注
拱形垫板 拱形垫板 HER25-L150-T6 150 6 可根据客户需求定制

钻头适配器

图例 型号 适配杆体 适配钻头 备注
钻头适配器 SSR25/R32 R25 R32 可实现中空锚杆体与较大螺纹直径的钻头连接

其他相关配件

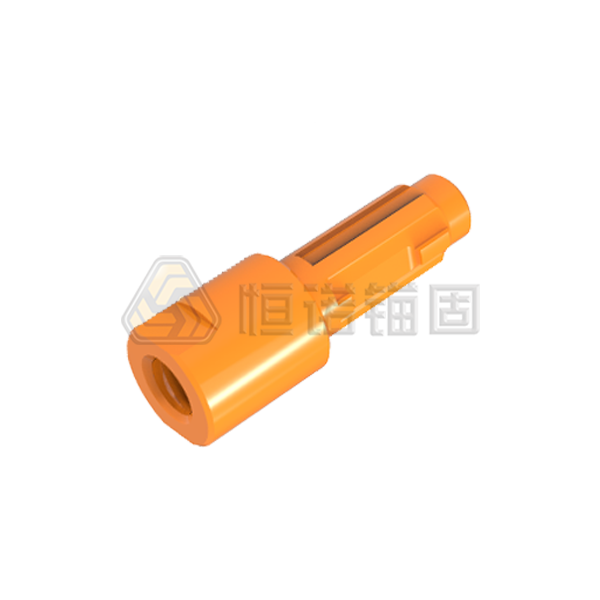

楔形体 旋转注浆适配器 气腿凿岩机用钎尾套 液压凿岩机用钎尾套 潜孔冲击锤用钎尾套
楔形体 旋转注浆适配器 气腿凿岩机用钎尾套 液压凿岩机用钎尾套 潜孔冲击锤用钎尾套

>应用领域

自钻式锚杆可用于边坡支护、基坑支护、桩基支护、隧道管棚支护及系统支护、输电塔或风塔等的基础支护、旧建筑物修复等。

地基与基础工程

地基与基础工程应用图

边坡工程

隧道及地下工程
