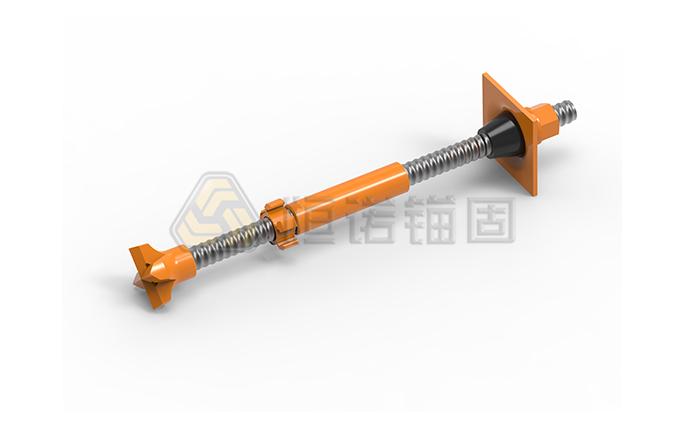

R38自钻式中空锚杆

发布时间:2021-06-22

R38自钻式中空锚杆型号规格参数主要包括直径、抗拉力、屈服力等,自钻式中空锚杆可以通过中空锚杆体直接进行钻进和注浆,一次钻进不用拔出,主要用于土夹石、砂卵石等复杂地质的支护项目。

>产品介绍

R38自钻式中空锚杆是指中空锚杆体直径为38mm的自钻式锚杆,自进式锚杆的中空锚杆体不仅可以作为钻杆使用,并且可以实现同步钻进和注浆。自钻式锚杆施工工艺和跟管套管施工工艺相比,省去了拔出钻杆这一步骤,施工效率提高数倍。R38自钻式中空锚杆型号规格参数较高,因此在边钻进边注浆的同时,还可以改良周围岩土体,提升锚固效果和工程质量。

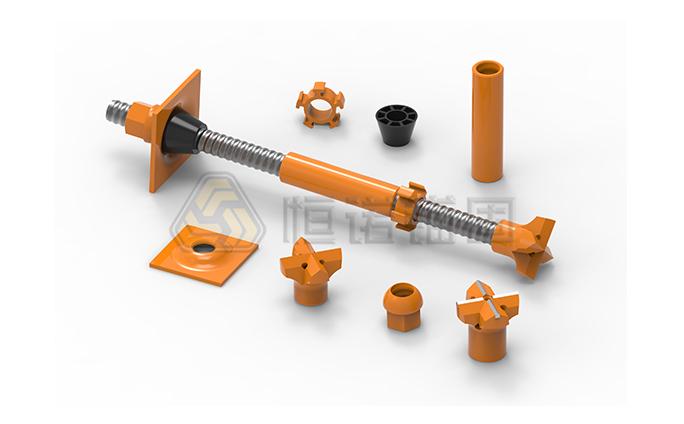

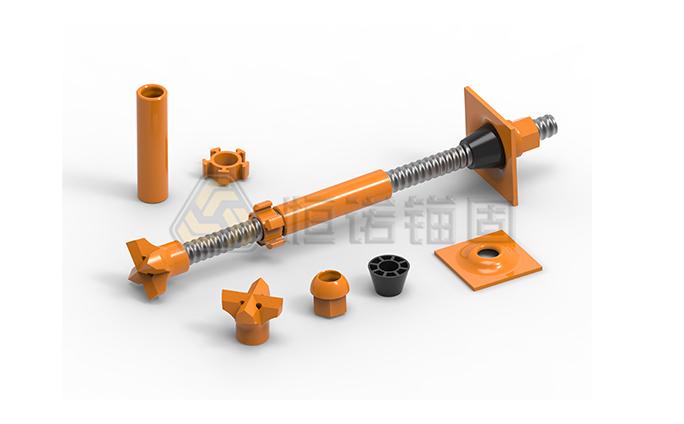

产品结构

R38自进式锚杆结构图

>产品参数

中空锚杆体

图例 型号 抗拉力( kN ) 屈服力( kN ) 延伸率( % ) 备注
中空锚杆体十字全钢钻头 HER38N 500 400 8 可根据客户需要加工成左旋或右旋螺纹
HER38S 550 450 8

钻头

图例 类别 型号 外径( mm ) 适合地质条件
十字全钢钻头 十字全钢钻头 HSR38/76 76 泥岩、砾石土、白垩土、石灰土、石灰质粘土、人工填土、软弱泥岩
HSR38/90 90
十字合金钻头 十字合金钻头 HSR38/76 76 软到中硬岩,例如:夹杂大卵石的砾石,裂隙发育的岩层,无筋混凝土
HSR38/90 90
泥钻头 泥钻头 HSR38/90 90 粘土、软土、沙土、砾石,混合填土
球齿全钢钻头 球齿全钢钻头 HSR38/76 76 破碎地层、软砂岩、石灰岩、砾石、软岩层
HSR38/90 90
球齿合金钻头 球齿合金钻头 HSR38/76 76 软到中硬风化岩层、大卵石、碎石,如泥岩、片岩、火山岩等
HSR38/90 90

螺母

图例 类别 型号 对边( mm ) 长度( mm ) 备注
六方螺母 六方螺母 HER38-L60 50 60 与适配中空锚杆体达到等强
HSR38-L60 50 60
HSR38-L70 50 70
半球螺母 半球螺母 HER38-L60 52 60 与适配中空锚杆体达到等强
HSR38-L60 52 60

连接套

图例 型号 外径( mm ) 长度( mm ) 备注
连接套 HER38-L180 51 180 与适配中空锚杆体达到等强

居中器

图例 型号 外径( mm ) 长度( mm )
居中器 HER38/78 78 30

垫板

图例 类别 型号 边长( mm ) 厚度( mm ) 备注

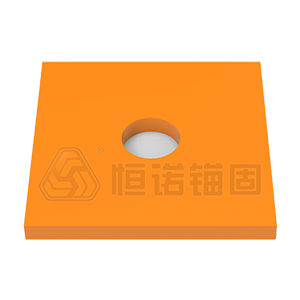

平垫板 平垫板 HER38-L200-T12 200 12 可根据客户需求定制
拱形垫板 拱形垫板 HER38-L200-T10 200 10 可根据客户需求定制

钻头适配器

图例 型号 适配杆体 适配钻头 备注
钻头适配器 SSR38/R51 R38 R51 可实现中空锚杆体与较大螺纹直径的钻头连接
SSR38/T52 R38 T52

其他相关配件

楔形体 旋转注浆适配器 气腿凿岩机用钎尾套 液压凿岩机用钎尾套 潜孔冲击锤用钎尾套
楔形体 旋转注浆适配器 气腿凿岩机用钎尾套 液压凿岩机用钎尾套 潜孔冲击锤用钎尾套

>自钻式中空锚杆施工流程

自钻式锚杆一般用在成孔困难、需采用跟管套管钻进的应用场景中,跟管套管施工效率低且成本很高,同时水循环会对周边造成次生破坏。项目施工一般要求周期短、控制成本,采用R38自钻式中空锚杆同步钻进与注浆的施工工艺具备效率高、综合成本低的优势。

物料准备→钻机就位→连接中空锚杆及钻头→同步钻进与注浆→冲洗钻孔→接长锚杆→重复钻进及注浆→注浆完成

1、施工准备

在进行自钻式锚杆施工之前,需要检查锚固钻机和注浆设备是否可以正常使用,并根据设计的钻孔间距要求标记孔位。

2、锚杆安装

将钻头和自钻式锚杆杆体连接,钻头内螺纹和杆体的外螺纹旋合,依照此法准备好后续杆体和连接套的旋合,并根据设计长度进行R38自钻式中空锚杆体的切割和接长。

3、钻进注浆

将钻机与R38自钻式中空锚杆体连接,采用水或空气洗孔,检查钻头的出浆孔是否畅通,注浆可以采用边钻进边注浆或先钻进后注浆两种方法。在破碎地质钻进时应放慢钻进速度,多回转少冲击,注意排渣(出浆)情况。若有堵塞的情况,应后撤并反复扫孔,待排渣(出浆)正常后再继续钻进。

4、安装垫板螺母和钢梁

若R38自钻式中空注浆锚杆是用在地基与基础工程中,待浆液凝固后,在自钻式中空注浆锚杆尾部裸露部分,紧贴岩体表面安装垫板,再用螺母旋紧固定垫板。在同一水平面的锚杆之上加装钢梁,可以进一步增强锚杆的锚固力。

>应用领域

R38自钻式中空锚杆常用于地基与基础工程、边坡支护工程、隧道及地下工程。

地基与基础工程项目应用案例

边坡工程项目应用案例

隧道及地下工程项目应用案例
