巴基斯坦水电站项目

发布时间：2021-07-08 10:01

>项目背景

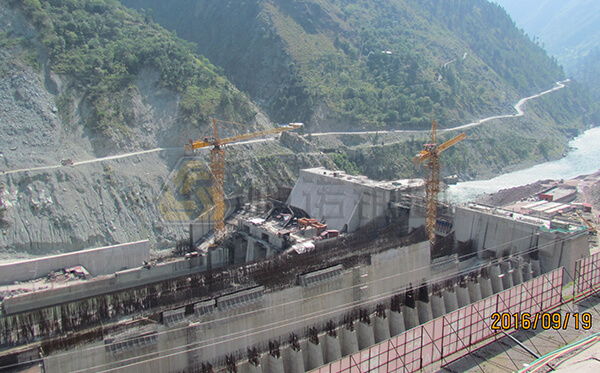

巴基斯坦N-J水电站项目由中国能建所属的葛洲坝集团负责实施，是我国企业在巴基斯坦承建的水电项目被誉为巴基斯坦的“三峡工程”。该项目位于巴控克什米尔地区，为长隧洞、引水式发电站。引水隧洞长28.6km，工作水头为420m，电站四台机组，总装机容量96.9万千瓦，设计每年发电量为46亿度。项目开工时间为2008年1月30 日，2018年3月实现机组发电。

>项目概览

1.项目工期：2008年—2018年

2.服务范围：锚固材料及现场技术服务

3.应用场景：水电站水工隧洞系统支护

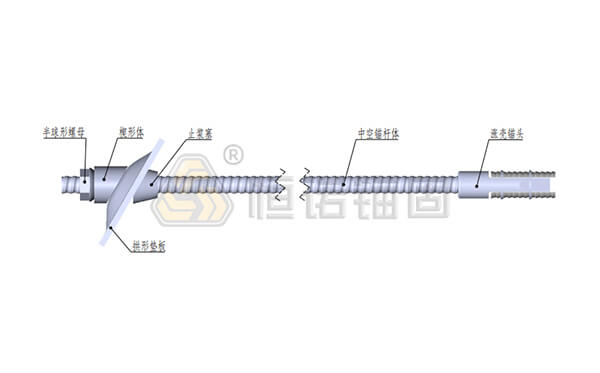

4.应用结构：涨壳式锚杆用作水工隧洞系统支护锚杆

5.项目用量：45000m

6.地质条件：主要为软岩，大部分为泥岩和混砂岩，以泥岩为主的二类围岩，泥岩抗压强度达到30-60MPa，混砂岩能够达到60-150MPa，岩爆处能达到近170MPa，在整个10公里隧道中砂岩占20-30%。

>问题与挑战

该地段在地质上受岩石挤压应力较大，一些岩层破碎的易出现岩爆，影响隧道施工安全，不稳定的岩层需要采用涨壳锚杆进行系统支护。

>解决方案

从德国引进8.53米直径TBM盾构机掘进开挖，掘进深度10km，TBM法掘进。一些岩层破碎的易出现岩爆不稳定的岩层采用涨壳锚杆进行支护。锚固长度4/3.8M，D28*4M热浸锌锚杆，进行系统支护。

>施工工艺

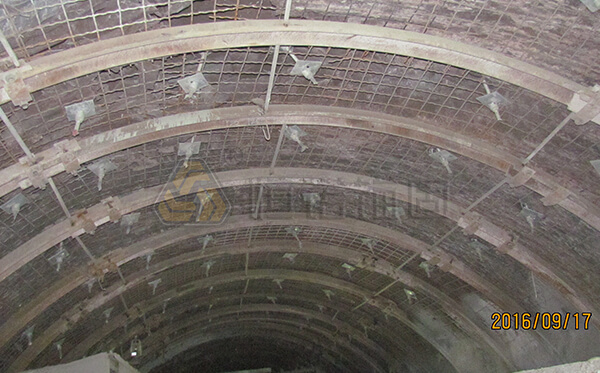

盾构机钻进-涨壳锚杆组装-钻孔-冲洗顶部岩层表面-安装涨壳锚杆并打开-挂网并安装垫板-安装钢环梁-注浆-喷射混凝土

>施工设备

8.53米直径TBM盾构机

>项目测试

涨壳式锚杆支护性能非常好，发生岩爆时钢拱架都被压断，但恒诺锚杆仍没有断，而用的水胀式锚杆则直接剪断。某次岩爆后观察，岩石掉落，但涨壳式锚杆90%还在上面悬挂，我司产品优异的性能得到施工方的高度认可。
