攻克V级破碎围岩难题！郑万高铁隧道自钻式管棚支护效率提升60%

发布时间：2021-07-06 17:02

>核心摘要

郑万高铁向家湾隧道岩层为三叠系泥岩砂岩互层夹，属于V级破碎围岩，项目原设计Φ76×6管棚施工存在难成孔、效率低、安全隐患大等问题，从而导致项目工期严重滞后。洛阳恒诺锚固针对性的提供了HER51N自钻式管棚系统解决方案。HER51N锚杆采用40Cr高强度材质，搭配专业施工设备与标准化工艺，其施工一次成孔率达 100%，单孔施工时间缩短至 26 min，较传统工艺效率提升 60%，还降低了材料与人工成本，大幅减少作业安全风险。此方案成功解决项目支护难题，不仅在隧道全线推广，还形成破碎围岩支护工法指南，助力郑万高铁关键线路顺利贯通，创造显著社会与经济价值。

>项目核心难题

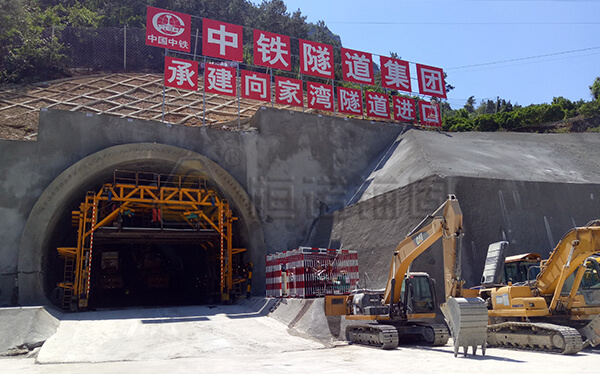

郑万高铁向家湾隧道地处宜昌市兴山县，围岩为三叠系泥岩砂岩互层夹，等级为 V 级，岩层破碎极易塌孔。原设计采用 Φ76×6 常规管棚支护，施工中暴露出三大核心问题：

1.成孔难度大

传统管棚施工需先钻孔再拔出钻杆最后插入管棚，但是岩层破碎，钻孔后岩体坍塌导致常规管棚难以塞入。通常需要钻3次以上才能完成1根管棚的安装，一次成孔率几乎为0。

2.工期严重滞后

传统管棚安装耗时长，平均66min/孔，完成1环支护需要2-3天。低效施工直接拖累后续工序推进，严重影响工期，延误高铁通车时间节点。

3.安全隐患突出

传统管棚因安装效率低，导致工人长期在不稳定的掌子面作业，并且传统管棚重量大、人工操作占比高，从而进一步加剧安全风险。

>HER51N自钻式管棚系统解决方案

针对该项目痛点，洛阳恒诺锚固提供HER51N 自钻式管棚系统解决方案，从产品、设备到工艺形成全流程系统配套支持。

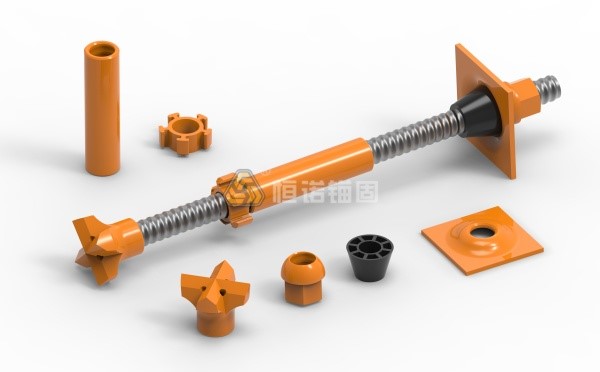

1.HER51N自钻式管棚系统

2.核心产品选型

3.配套施工设备

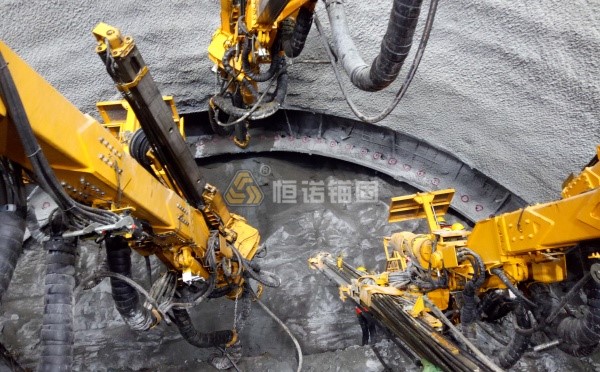

铁建重工三臂凿岩台车ZYS113，实现机械化作业，减少人工干预环节。

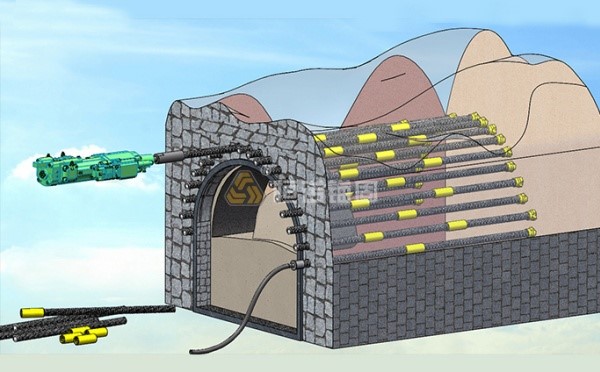

4.施工流程步骤

1）标记定位：在支护点位精准标记，确定钻孔位置。

2）首根锚杆钻进：将中空锚杆体与钻头装配后接入钻机，然后直接钻入岩体，完成后拆卸钻机连接。

3）多根锚杆连续钻进：通过连接套把后续锚杆与已钻入锚杆对接，重复钻进、拆解步骤，直至达到设计长度。

4）注浆锚固：全部锚杆安装完成后，进行注浆作业，形成稳固支护体系。

>项目实施显著成果

1.效率与质量双突破

恒诺HER51N自钻式管棚实现100%一次成孔率，无需反复钻孔，单孔施工时间缩短至26min左右，较传统管棚工艺效率提升60%，1环支护可在1天内完成，施工效率能够达到传统施工的3倍，大大提升了支护效率。

经项目开挖验证，恒诺HER51N自钻式管棚完全满足支护强度要求，成功替代了原设计Φ76×6常规管棚，获得项目方认可并全线推广使用。

2.降本与安全双保障

材料无损耗：HER51N自钻式管棚直接钻进无需顶入，避免管体损坏；无需额外使用钎头、钎杆，减少耗材消耗。

人工成本降低：作业人员由 3 人缩减为 2 人，且机械化施工减少人工操作时长，降低人力成本。

安全风险降低：HER51N自钻式管棚材质为40Cr高强度合金，减轻管棚重量，便于操作；工人在作业面停留时间大幅缩短，结合机械化施工，从根源上降低掌子面作业安全隐患。

3.行业推广与价值延伸

该方案的成功应用，形成了隧道破碎围岩自钻式管棚支护的工法指南，在后续的公路、铁路隧道中得以推广使用。

高效施工模式保障了郑万高铁这一“八纵八横”关键线路的顺利贯通，创造了显著的社会与经济价值。
