郭寨护坡协会圆砾场地基础支护

发布时间：2023-10-17 11:55

>项目背景

该项目为新建私人的住宅楼，位于洛阳市洛龙区，场地在S243省道旁，靠近龙门山，距离伊河500米。整个场地东西最宽50m，南北最长103m，平面大致呈矩形。基坑钻进位置由上至下的土层依次为表层素填土厚度3m，下部圆砾层深度20m。

>项目概览

1.服务范围：钻机设备、锚固材料、锚杆安装、服务

3.应用场景：建筑基础支护

4.应用结构：自钻式中空锚杆用作建筑基础土钉支护

5.地质条件：场地从上而下主要由两层组成，表层为3m左右厚度的素填土，下部是20m深的圆砾层。稍湿，饱水，呈稍密状，砾石母岩成分多为强-弱风化状的脉石英、硅质岩

>问题与挑战

根据地质条件，由于下部为圆砾分布，常规钻孔成孔困难，钻孔效率低且不能连续完成。为解决钻孔难题，在圆砾中安装自钻式中空锚杆，采用同步钻进与注浆的工艺。

>解决方案

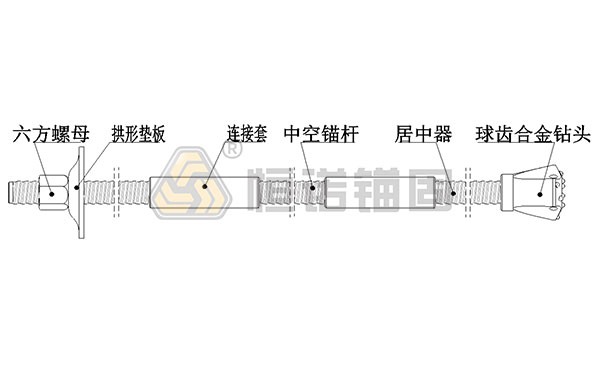

锚杆为全粘结自钻式中空锚固系统，由中空锚杆杆体、连接套、居中器、钻头、垫板和螺母组成，集钻进、注浆和锚固功能为一体，杆体不仅可作为钻杆和锚杆使用，还可以实现同时钻进和注浆。锚杆注浆为常压注浆（压力0.3-0.5MPa），注浆采用水灰比0.5-0.55的纯水泥浆，注浆体的抗压强度为20MPa。选用SER38/21中空锚杆体，单根长度3m，钻头为SSR38/76、SSR38/90、SSR38/115球齿全钢钻头，锚杆结构如图所示

>施工工艺

物料准备→钻机就位→连接中空锚杆及钻头→同步钻进与注浆→冲洗钻孔→接长锚杆→重复钻进及注浆→钻孔完成→安装完成

>施工设备

钻机：自钻式锚杆专用钻机、搅拌桶、注浆泵

施工效率：1min/m（每台班钻进安装锚杆500m）

>成本对比

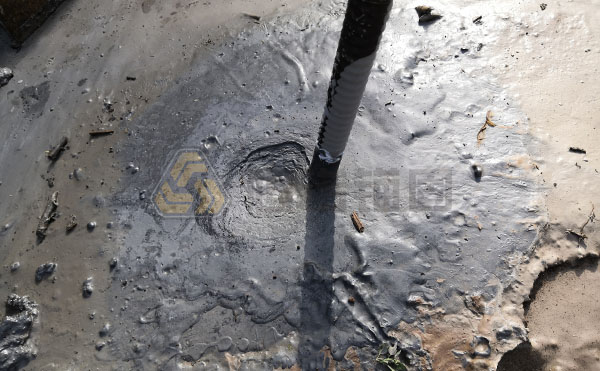

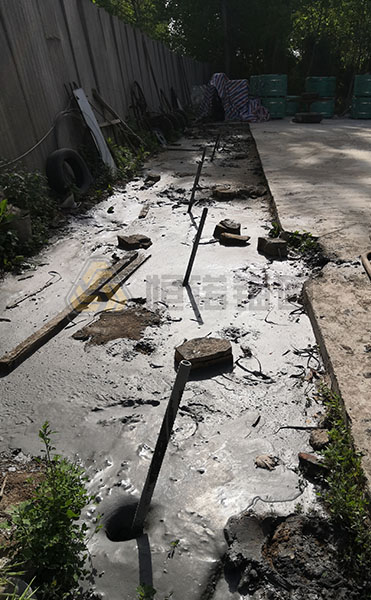

该项目于2022年4月顺利完成，自钻式锚杆施工中克服了塌孔卡钻等困难，同步钻进与注浆工艺和钢筋锚杆施工相比，省去了成孔注浆工序，施工效率提高5倍以上，锚杆钻进安装效果好，钻进速度快。
