新安北玻高端装备产业园基坑支护

发布时间:2023-09-19 14:12

>项目背景


项目位于洛阳市新安县,新纬一路与沪杭路交叉口西北角,整个场地东西最长482.0m,南北最宽765.0m,平面上呈不规则图形。钻进位置的土层为粉质黏土,该土层呈褐黄色、硬塑、含水率低。

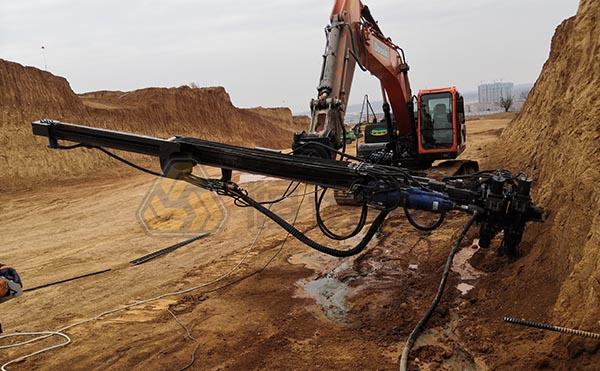

粉质黏土基坑

>项目概览


1.服务范围:自钻式中空注浆锚杆材料、安装及试验

3.应用场景:工业建筑基坑支护

4.应用结构:自钻式中空锚杆用作建筑基坑土钉支护

5.地质条件:拟建场地为原村庄拆迁地及耕值地,地形起伏较大,本场地所处的地貌单元属伊河右岸II级阶地,附近无地表河流。场地地层以粉质黏土、粉土为主。地下水位埋深较深,不考虑地下水的影响。地层分布为杂填土、冲积土、粉土、粉质黏土

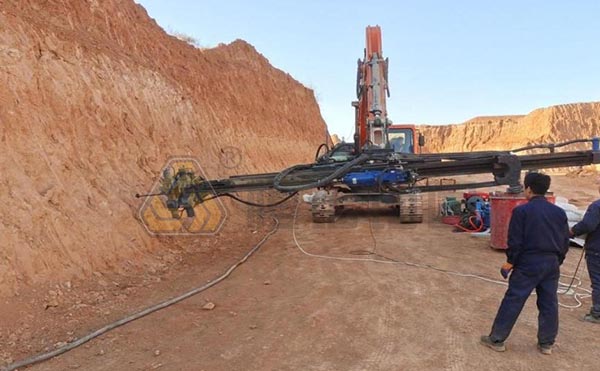

河南基坑支护

>问题与挑战


不良地质主要为粉土、粉质黏土,钻孔过程中容易出现塌孔,存在塌孔卡钻的问题。

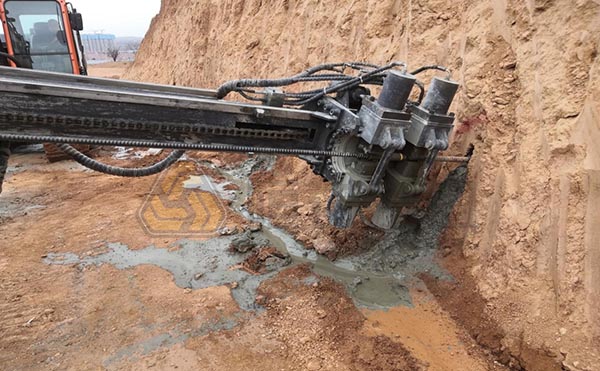

粉土地质锚杆支护

>解决方案

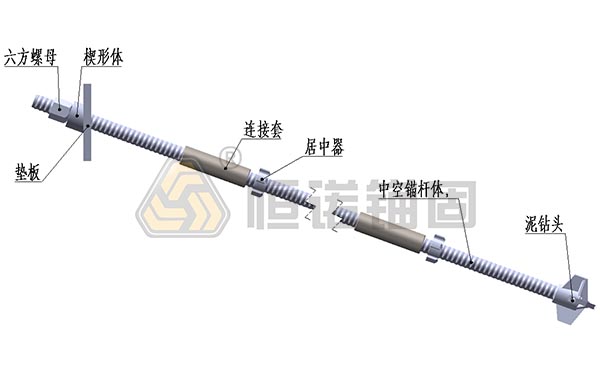

锚杆为全粘结自钻式中空锚固系统,集钻进、注浆和锚固功能为一体,杆体不仅可作为钻杆和锚杆使用,还可以实现同时钻进和注浆。锚杆注浆为常压注浆(压力0.3-0.5MPa)注浆采用水灰比0.5-0.55的纯水泥浆,注浆体的抗压强度为20MPa。选用R32/20中空锚杆体,R32/90泥钻头,锚杆单根长度3m,钻孔9米。锚杆结构如图所示:

自钻式中空锚杆支护

>施工工艺


物料准备→钻机就位→连接中空锚杆及钻头→同步钻进与注浆→冲洗钻孔→接长锚杆→重复钻进及注浆→钻孔完成→基坑开挖→下一层锚杆安装→安装完成

>施工设备


钻机:挖改钻机,YD210动力头,T38钎尾

施工效率:1min/m(每台班钻进安装锚杆300m)

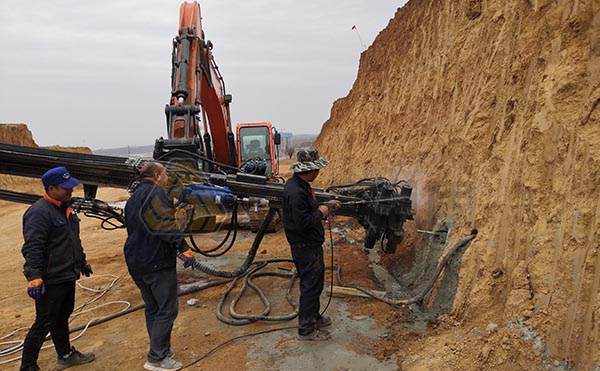

自钻式锚杆



>成本对比


该项目于2022年3月顺利完成,自钻式锚杆施工中克服了塌孔卡钻等困难,同步钻进与注浆工艺和钢筋锚杆施工相比,省去了成孔注浆工序,施工效率提高5倍以上,锚杆钻进安装效果好,钻进速度快。
