洛阳伊滨区中成613人才小区基坑支护工程

发布时间：2023-09-19 11:10

>项目背景

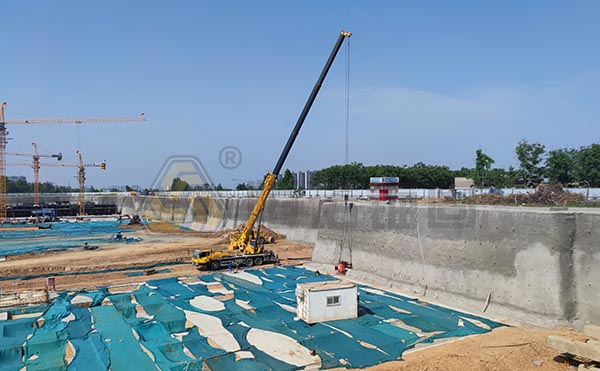

拟建场地位于洛阳市伊滨区，处于东西向的梁村路与中信路、南北向的创新街与李村大街围成的四边形地块内，拟建场地为耕地，整体地势较平坦开阔，场地内勘探点地面高程154.383～161.702m，最大相对高差7.319m。场地地貌单元属伊河Ⅱ级阶地与洪积扇交汇处。

>项目概览

1.服务范围：自钻式中空注浆锚杆材料、锚固钻机及现场技术服务

3.应用场景：商业服务建筑基坑支护

4.应用结构：自钻式中空锚杆用作临时性土钉支护

5.项目用量：15000m

6.地质条件：项目位于洛阳市伊滨区，紧邻梁村路与中信路，拟建场地内岩土层自上而下为黄土状粉质黏土、粉质黏土

>问题与挑战

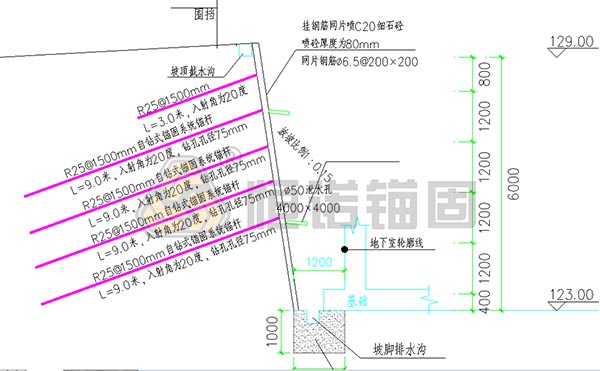

根据地质条件，设计方使用了锚杆+挂网喷浆的施工方案；基坑深度6m,分层开挖并支护。根据设计方案，锚杆需要穿过黄土状粉质黏土层，该土层较硬，含水率低。由于项目要求基坑支护施工期短，采用常规的施工方式会存在钻孔效率低，工程进度完成慢，影响整体进度，经方案评审，项目方最终决定采用R25/12自钻式中空锚固系统锚杆，同步钻进与注浆的工艺。

>解决方案

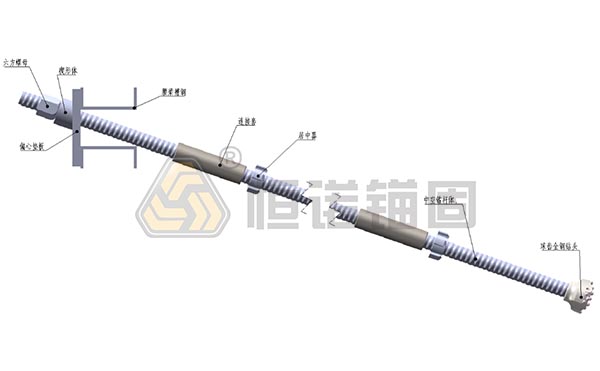

锚杆为全粘结自钻式锚固系统，由中空锚杆杆体、连接套、居中器、钻头、垫板和螺母组成，锚杆长度3m,单孔钻孔深度3、6、9米，共钻孔15000m。锚杆注浆为常压注浆（压力0.3-0.5MPa），注浆选用水灰比0.5-0.55的水泥浆，土钉体的抗压强度为20MPa。选用SER25/12中空锚杆体，单根长度3m，钻头为SSR25/51球齿全钢钻头。在钻进的过程中钻头喷出浆液，不断的冲洗孔壁，使孔径扩大，锚杆结构如下图所示：

>施工工艺

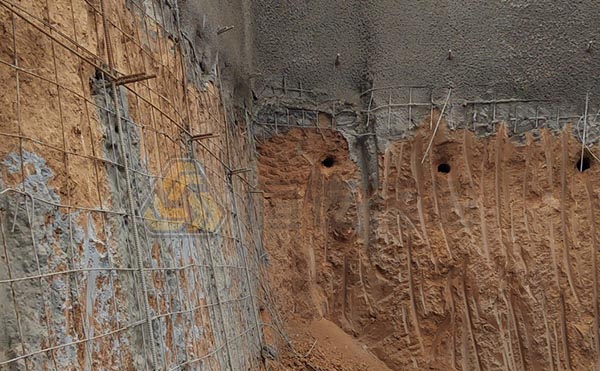

物料准备→钻机就位→连接中空锚杆及钻头→同步钻进与注浆→冲洗钻孔→接长锚杆→重复钻进及注浆→钻孔完成→基坑开挖→下一层锚杆安装→安装完成

>施工设备

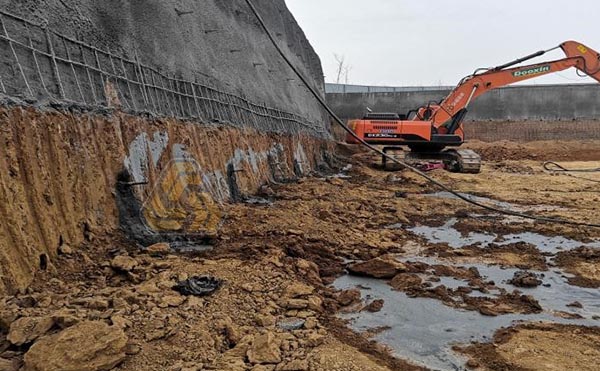

钻机：自钻式锚杆专用挖改钻机

施工效率：单孔（9m孔深）纯钻进平均用时8min,台班（8h）钻进500m以上

>成本对比

该基坑支护项目经过45天的施工，顺利完成。同步钻进与注浆工艺和普通钢筋施工相比，省去了注浆工序，施工效率提高3倍以上。我司提供的自钻式中空锚固系统的产品和高效的施工工艺得到施工方的高度认可。
