山东聊城人民医院项目基坑支护

发布时间：2021-06-22 14:49

>项目背景

山东重点项目1.43亿元聊城市人民医院医疗保健中心二期项目，项目为总建筑面积为89,481平方米的医疗发展，包含：一幢13层高的病房楼。采用R51自钻式螺旋翼板中空锚固系统做预应力锚杆，钻进深度18-22m。

>项目概览

1.项目工期：2020年9月—2021年3月

2.服务范围：锚固材料、现场技术服务

3.应用场景：建筑基坑支护

4.应用结构：自钻式中空锚杆用作预应力锚杆

5.项目用量：近10000m

6.地质条件：拟建物场地内地基土在勘探深度内为第四系黄河冲积物和人工填土，基坑挖深范围土层为：杂填土、粉质粘土、含粉土砂、粉质粘土、粉土、粉质粘土、粉土、粉细砂。

>问题与挑战

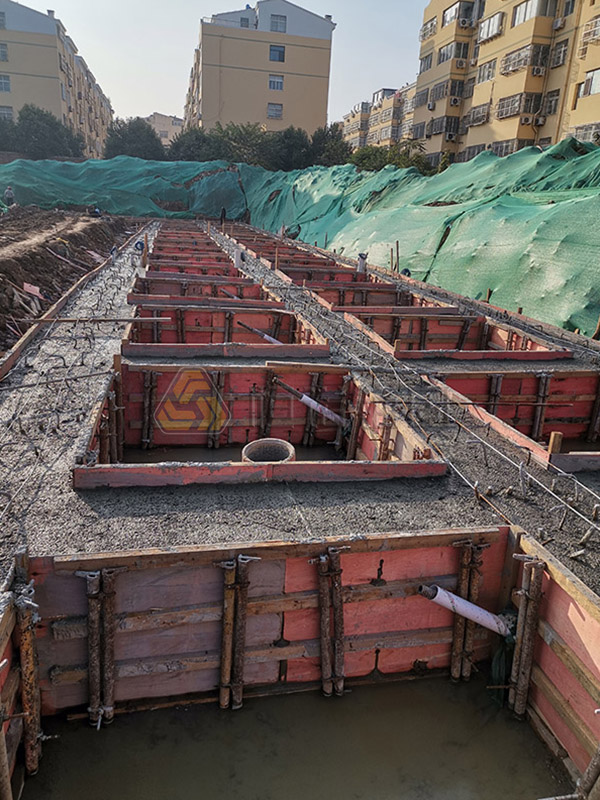

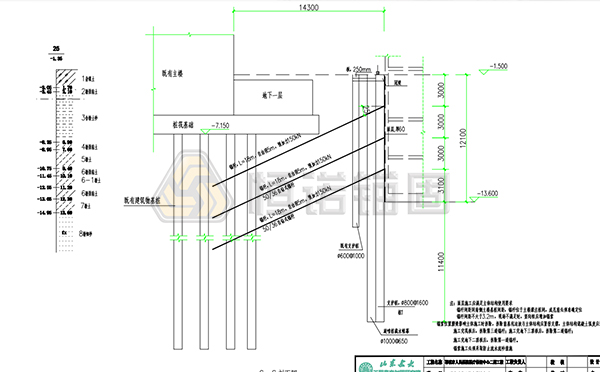

基坑开挖基底标高为-13.6m，采用排桩支护，双排桩或三排桩，有效桩长21.5m，桩顶设置冠梁，排桩顶沿基坑周边设置钢筋混凝土板，设置1-3道R51自钻式锚杆，锚杆长度15-22m，基坑坡面施工挂网喷射混凝土面层，挂单层钢筋网。锚杆入射角为25°，穿过搅拌桩截水帷幕和既有支护桩进入既有建筑物基桩之间。

>解决方案

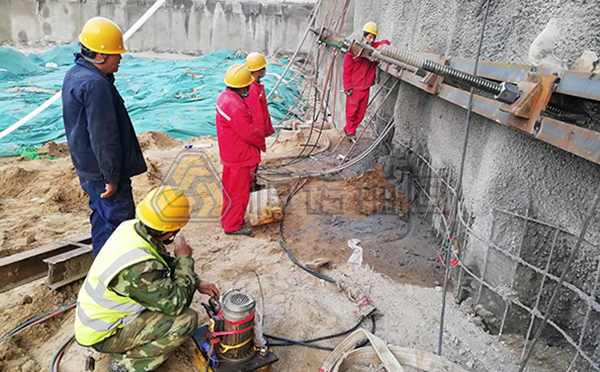

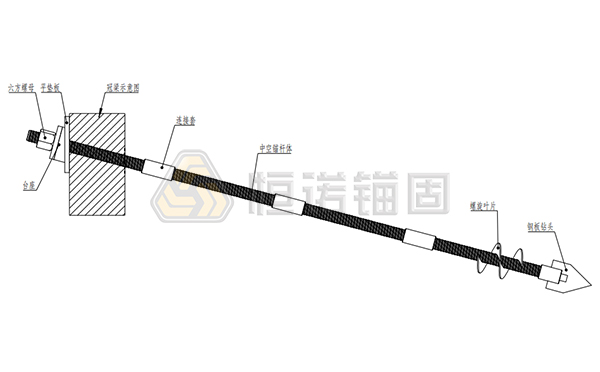

锚杆体端部安装螺旋叶片，采用旋转钻进方法，同步钻进和注浆一次钻进即可实现成孔、注浆和锚固，Ф150mm螺旋叶片扩大钻孔直径。注浆液采用水泥浆，一、二次注浆水灰比均为0.5-0.55。锚段强度大于15MPa且不小于设计强度的75%时，施加预应力，大小为设计载荷的0.9-1.0倍。安装腰梁及垫板螺母，最后使用液压千斤顶按设计要求张拉锁定完成。

>施工工艺

物料准备→钻机就位→连接中空锚杆及钻头→同步钻进与注浆→接长锚杆体→重复钻进及注浆→钻孔完成→安装腰梁锚头→张拉锁定→下一层锚杆安装→安装完成

>施工设备

钻机：履带式液压回转钻机

施工效率：每米纯钻进平均用时0.77min

>项目测试

无
