安徽黄山屯溪滨江西路步行街基坑支护

发布时间：2021-06-22 14:44

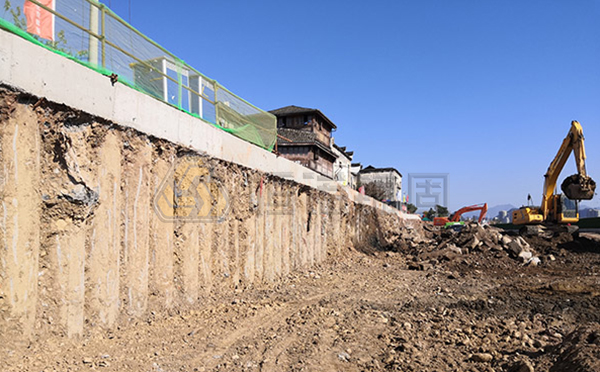

>项目背景

       根据《黄山屯溪老街历史文化街区保护规划》，屯溪老街整体改造提升项目在延续及继承老街历史文化街区的基础上，结合新的业态定位，善用滨江水资源，以籍此提升城市活力及向外展示城市文化的新风貌。

       黄山市屯溪区滨江文化旅游街区开发建设项目规划总用地面积约36372㎡，建筑高度13m，层数地下1层，地上2/3层用地性质为商业服务用地。

>项目概览

1.项目工期：2020年8月—2020年12月

2.服务范围：锚固材料、锚固钻机及现场技术服务

3.应用场景：商业服务建筑基坑支护

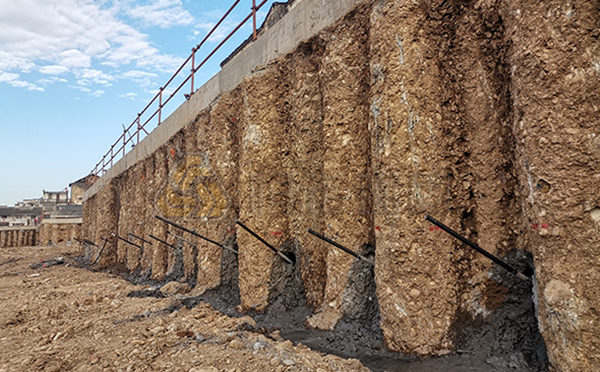

4.应用结构：桩锚支护、自钻式中空锚杆用作土钉、部分预应力

5.项目用量：近20000m

6.地质条件：项目位于黄山市屯溪区，紧邻滨江西路和老街步行街，拟建场地内岩土层自上而下为杂填土、粉土、细砂、圆砾、强风化粉砂岩、强风化千枚岩、中风化粉砂岩、中风化千枚岩,含大量建筑垃圾。

>问题与挑战

       根据设计方案，锚杆需穿过相切支护桩钻入到圆砾和强风化层。由于圆砾层钻孔成孔困难，需采用跟管钻进，但跟管施工效率低且成本很高，同时水循环会对周边造成次生破坏。

项目要求基坑支护施工期短且控制成本。经多轮方案评审，项目方最终决定采用R38自钻式中空锚固系统，同步钻进与注浆的工艺。

>解决方案

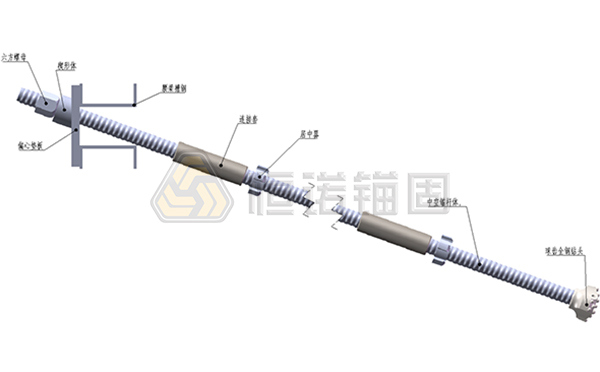

       自钻式中空锚固系统，由中空锚杆体、连接套、居中器、钻头、垫板和螺母组成，集钻进、注浆和锚固功能为一体，杆体不仅可作为钻杆使用，实现同时钻进和注浆，而且钻进后不拔出，可以作为锚杆筋体。

       边钻进边注浆可以对周围土体直接改良，质量提升，对锚固力起到整体提高的作用。

       锚杆注浆为常压注浆（压力0.3-0.5MPa）注浆采用选用水灰比0.5-0.55的纯水泥浆，注浆体的抗压强度为20MPa。选用SER38/18中空锚杆体，单根长度3m。

>施工工艺

        物料准备→钻机就位→连接中空锚杆及钻头→同步钻进与注浆→冲洗钻孔→接长锚杆→重复钻进及注浆→钻孔完成→安装腰梁→基坑开挖→下一层锚杆安装→安装完成

>施工设备

        钻机：自钻式锚杆专用钻机HYZ133-100A

        施工效率：单孔（18m孔深）纯钻进平均用时14min，台班（8h）钻进300m以上。其中，天气较好、场地较好、工作面方便时，有班组（12h）钻进达500m。

>项目测试

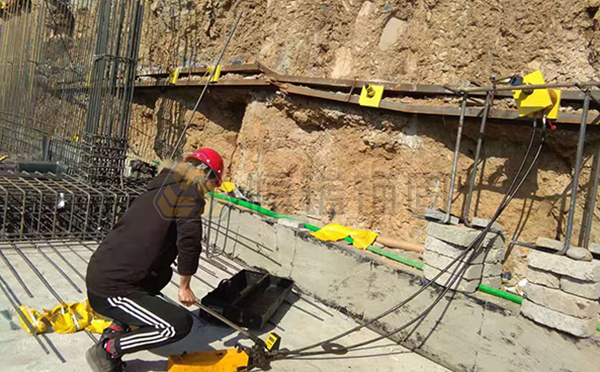

施工现场通过锚固力拉拔试验，确定实际锚固力大小，验证设计参数。本工程锚杆设计拉拔试验检测值为15kN/m，试验数量不少于总数的3%，且不少于5根，设计拉拔力为270kN。经试验，锚杆的锚固力满足设计要求。

基坑支护项目经过2个月的施工顺利完成，同步钻进与注浆工艺和钢筋锚杆施工相比，省去了注浆工序，施工效率提高。我司提供的高质量自钻式中空锚固系统的产品和高效的施工工艺得到施工方的高度认可。
