安徽黄山中合农产品市场综合楼项目基坑支护

发布时间：2021-06-22 14:38

>项目背景

黄山中合农产品物流园位于黄山高新区，项目一期占地200亩，建筑面积17万平方米，是中合集团旗下黄山的区域性专业农产品批发市场，也是黄山市重点民生工程、菜篮子工程，商务部门和高新区重点市场保供骨干企业。

中合智能一体化服务中心综合楼（D4#楼）地下车库面积2077.8m2,基坑深度5.1m，基坑周长250m。

>项目概览

1.项目工期：2020年12月—2021年2月

2.服务范围：锚固材料、锚固钻机及现场技术服务

3.应用场景：商业服务建筑地下停车场

4.应用结构：桩锚支护、自钻式中空锚杆用作临时性土钉

5.项目用量：1000m

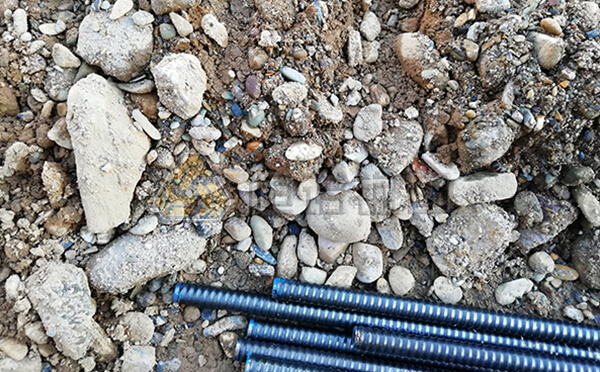

6.地质条件：项目位于黄山市屯溪区滨齐云大道与清凉峰路交叉口，拟建场地在勘探深度范围内自上而下为素填土、粉质粘土、圆砾、强风化粉砂岩、中风化粉砂岩。

>问题与挑战

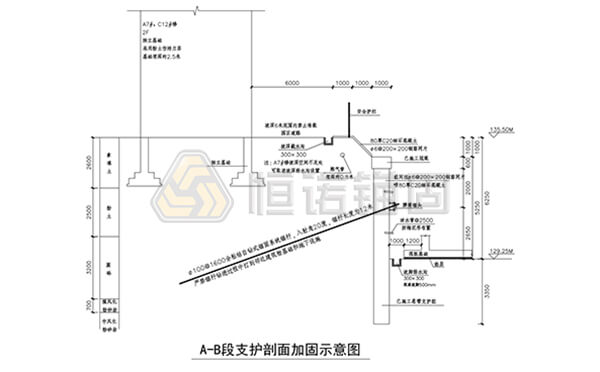

原设计方案A-B和B-C段采用悬臂桩支护， C-A段放坡坡面喷混凝土。基坑开挖中出现基坑失稳问题，采取补救措施插入钢管支护，无法满足要求。由于存在圆砾和强风化层，钢管插入困难且效率低无法满足施工要求，项目方最终决定采用自钻式中空锚固系统锚杆，同步钻进与注浆的工艺。

>解决方案

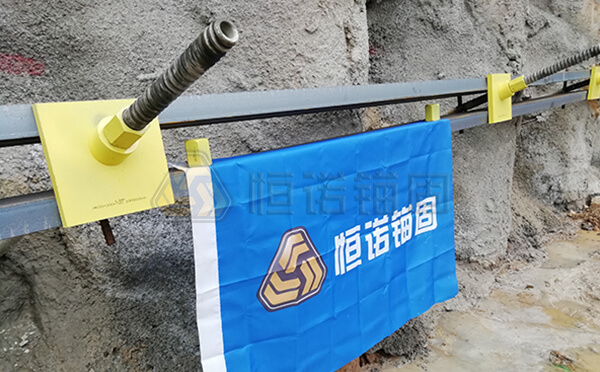

采用全粘结自钻式中空锚固系统，由中空锚杆杆体、连接套、居中器、钻头、垫板和螺母组成，集钻进、注浆和锚固功能为一体，杆体不仅可作为钻杆和锚杆使用，还可以实现同时钻进和注浆。锚杆注浆为常压注浆（压力0.3-0.5MPa）注浆采用选用水灰比0.5-0.55的纯水泥浆，注浆体的抗压强度为20MPa。选用R38中空锚杆体，单根长度3m，钻头为R38/90球齿全钢钻头，钻进深度12m。

>施工工艺

物料准备→钻机就位→连接中空锚杆及钻头→同步钻进与注浆→冲洗钻孔→接长锚杆→重复钻进及注浆→钻孔完成→安装腰梁→基坑开挖→下一层锚杆安装→安装完成

>施工设备

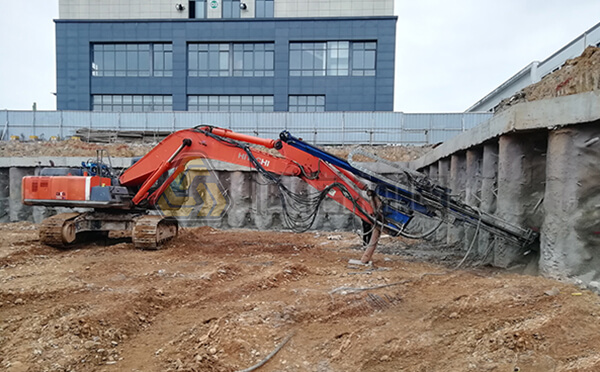

钻机：自钻式锚杆专用挖改钻机

施工效率：单孔（12m孔深）纯钻进平均用时14.4min，台班（8h）钻进360m以上。
