自钻式锚杆型号如何表示？不同锚杆部件型号表示方法

发布日期：2023-05-26

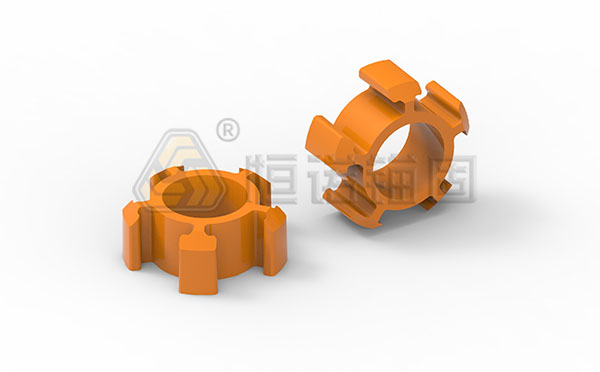

　　自钻式锚杆主要由中空锚杆体、钻头、连接套、螺母、垫板、居中器组成，共同完成钻进、注浆、锚固等功能。自钻式中空锚杆适用于松散岩土层和破碎岩层等难成孔地质，可以实现简便、效率高的岩土锚固解决方案，下面由小诺为大家介绍一下自钻式锚杆型号如何表示。

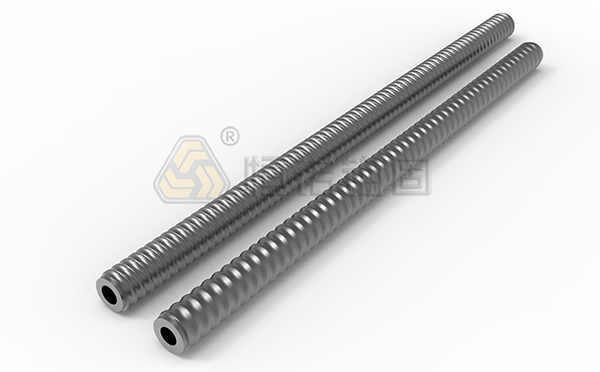

　　1、中空锚杆体型号表示


　　自钻式锚杆的中空锚杆体按照螺纹类型分为R型和T型两种，R型螺纹是连续波纹状，T型螺纹是不规则的梯形。中空锚杆体比较重要的参数是杆体外径和壁厚，因此型号表示为H（恒诺品牌拼音首字母）C/E（产品系列）T/R（螺纹类型）+杆体外径+L/N/S（壁厚等级），常见的有HCT76L、HET76N、HET76S等。

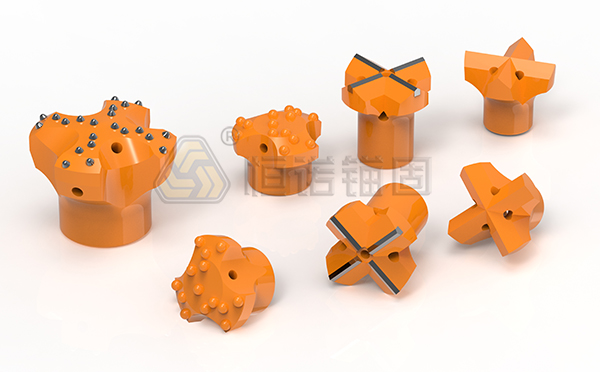

　　2、钻头型号表示


　　钻头内部有内螺纹，用来连接中空锚杆体的外螺纹，因为钻头的直径需要根据设计要求进行确定，所以钻头较为重要的两个参数分别是适配杆体的直径和钻头外径。自钻式锚杆的钻头主要有五种，不同种类钻头的型号表示不一样，比较常见的为：H（恒诺品牌拼音首字母）S（产品系列）T（内螺纹类型）+适配杆体直径/钻头最大外径，比较常见的有HST76/150、HSR32/76等。

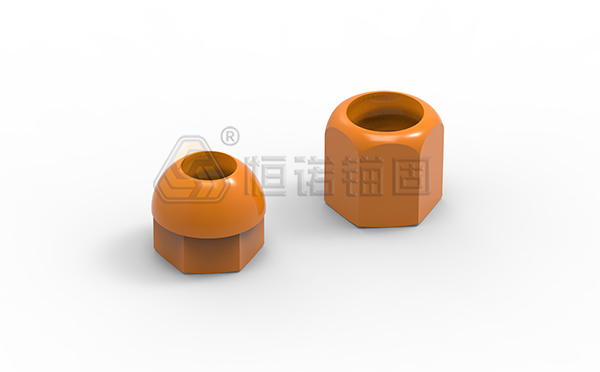

　　3、螺母型号表示


　　螺母内部也是有内螺纹的，可以和中空锚杆体旋合，根据结构不同分为半球型和六方型，安装在中空锚杆体的端部，起到将垫板压紧岩体的作用，防止岩体变形。螺母的型号表示为：H（恒诺品牌拼音首字母）E/S（产品系列）T（螺纹类型）+螺母直径-L（长度符号）+长度，比较常见的有HER32-L65、HSR32-L55等。

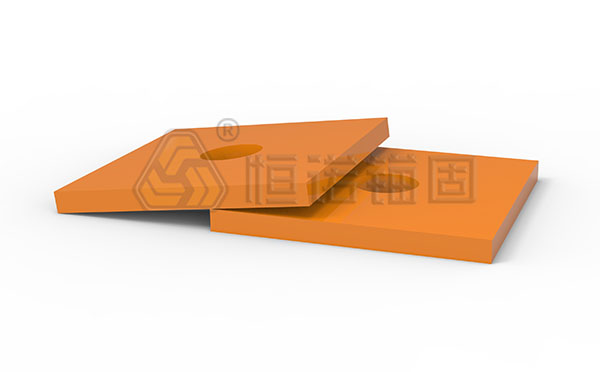

　　4、垫板型号表示


　　垫板根据形状可以分为平垫板和拱形垫板两种，一般在土钉中采用拱形垫板，在微型桩中采用平垫板，安装时位于螺母和岩体之间，作为将锚固力施加给岩体的承重板。垫板型号表示为H（恒诺品牌拼音首字母）E（产品系列）T（锚杆螺纹类型）+中空锚杆体直径-L（长度符号）+垫板边长-T（厚度符号）+垫板厚度，例如HER38-L200-T12、HER51-L200-T10等。

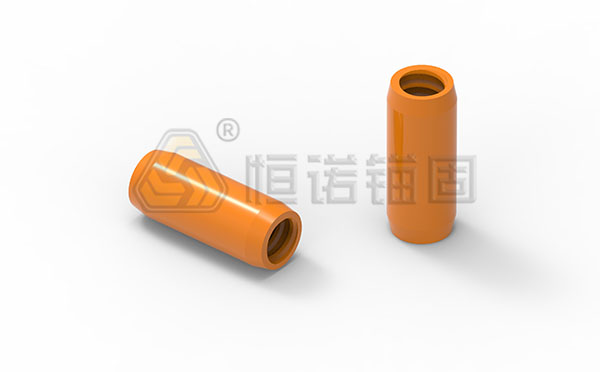

　　5、连接套型号表示


　　连接套内部加工有大螺距螺纹，可以和中空锚杆体旋合，中部有终止位，和中空锚杆体等强。当单根锚杆无法达到钻进深度要求时，可以通过连接套接长。连接套型号表示为H（恒诺品牌拼音首字母）E/S（产品系列）T/R（内螺纹类型）+内孔直径-L（长度符号）+连接套长度，常见的有HST76-L200、HER32-L145等。
