目前国内高边坡施工大多采用电动潜孔钻机进行施工,但是在遇到砂卵层等不易成孔的地质时,需要使用跟管钻进的施工工艺,导致施工步骤多、成本高等问题。恒诺针对这一情况设计出了适用于高边坡的锚杆钻机,下面就由小诺为大家介绍一下高边坡锚杆钻机的结构。

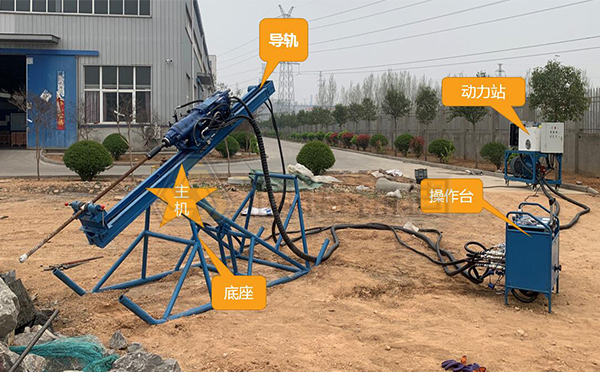

高边坡锚杆钻机是一种采用分体式结构的钻孔支护设备,结构主要分为导轨(含动力头)、液压动力站、操作台三大部分。主要用在地质灾害防治中滑坡和危岩体加固的高边坡体锚固工程,还可以应用于深基坑等地基加固用锚固孔、爆破工程的爆破孔,以及各类排水孔等支护等工程。
1、主机

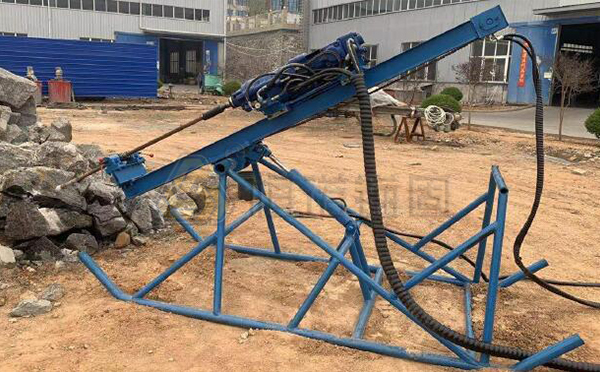

高边坡锚杆钻机的主机包括导轨、底座、动力头等部分,采用模块化设计,可以根据不同的施工环境来进行不同的安装,可将钻机导轨从底座拆下单独安装于脚手架上进行钻进,施工十分灵活。
2、液压动力站
高边坡锚杆钻机采用全液压控制,关键液压元器件采用进口产品,钻进过程中的冲击、回转、进退都由液压系统驱动。液压顶驱动力头与传统高边坡施工所用的电动潜孔钻机相比,具有钻进效率高,能耗低、噪音小的特点。且液压动力传递能量损失小,能耗更低。
3、操作台
分体式结构使得操作台可根据施工需要在一定范围内灵活移动,便于操作人员观察和操作。设备预留多组液压阀路系统,且动力站动力冗余储备大,可根据客户需要进行改造升级或改装。各部件之间通过液压管路柔性连接,采用快插接头设计,使管路之间的连接和拆卸不需要借助工具进行,液压油液不易泄漏,具有方便快捷的优势。
1、钻进效率高
高边坡锚杆钻机结合自钻式锚杆施工工艺,可以实现一次施工完成钻进、注浆、锚固三个步骤,提高钻进效率。特别是对于沙卵层等不易成孔的地质条件下施工,与传统套管施工工艺相比,施工效率成倍提高。
2、安装方便
高边坡锚杆钻机能够在复杂地形条件下进行运输和施工,可根据不同施工环境进行不同安装施工,特别适合在大型施工装备进不去、够不着的高边坡上进行施工,具有结构简单、重量轻、易分解、易安装便于搬运和运输的特点。
3、钻孔角度大
高边坡锚杆钻机常规钻孔角度范围为0-90°,若配合特制底座或架子,可实现±90°角度钻孔,能够满足不同场景施工需要。
4、改善施工环境
高边坡锚杆钻机质量好,故障率低,发热量小,运行时钻进力量大噪音小,改善劳动环境。采用水排渣施工工艺,避免粉尘对人和环境的危害,保护施工人员身心健康,省时省力。
5、应用范围广
从硬岩到软弱围岩,再到砂卵石层、夹石土、风化岩等复杂地层可以高效钻进,还可根据不同地质情况来选择采用水排渣还是气排渣。
以上就是对于高边坡锚杆钻机的结构介绍,高边坡钻机搭配恒诺自钻式锚杆施工,具备移动方便、快速钻进、施工便捷、节省人工、缩短工期等明显优势,如果您对于高边坡锚杆钻机还有什么想要了解的,欢迎来电咨询,我们将会为您详细解答。
