详解自进式锚杆施工工艺流程,施工步骤及注意事项

  • 发布日期:2024-03-27 11:16
  • 自进式锚杆主要由钻头、中空锚杆体、垫板、螺母组成,根据需要可以配备居中器和连接套。自进式锚杆施工和普通锚杆施工方法不同,不需要钻孔套管,可以边钻进边注浆,提高施工效率,下面就由小诺为大家介绍一下自进式锚杆施工工艺。

    一、自进式锚杆施工前准备工作

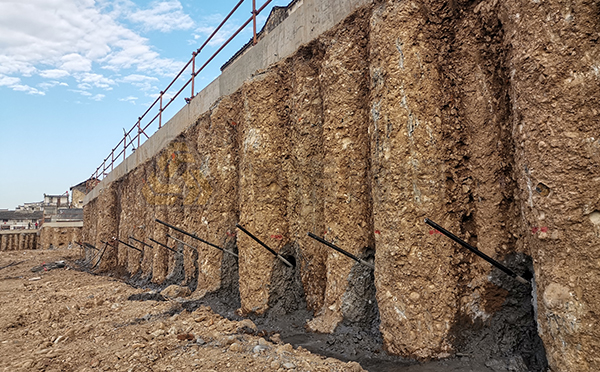

    自进式锚杆施工前准备工作

    1、检查设备

    首先要检查钻机、注浆机运转是否正常,其钻头是否破损,钻头水孔及锚杆内部是否通畅等,如果发现问题,应及时处理,正常后方可开始施工。

    2、连接钻机和锚杆

    自钻式锚杆需要配备专用钻机,可以进行高频率冲击和高速旋转,加快钻进速度。将旋转注浆适配器一端连接动力头,另一端连接锚杆,侧面连接注浆机。

    3、接长锚杆

    把即将用到的中空锚杆体与钻头装配好,并准备好连接套与接长锚杆。自钻式锚杆的长度有1m、3m、4m和6m等,如果工程中设计的钻孔深度比较深,就需要用连接套将杆体接长。

    二、自进式锚杆施工流程

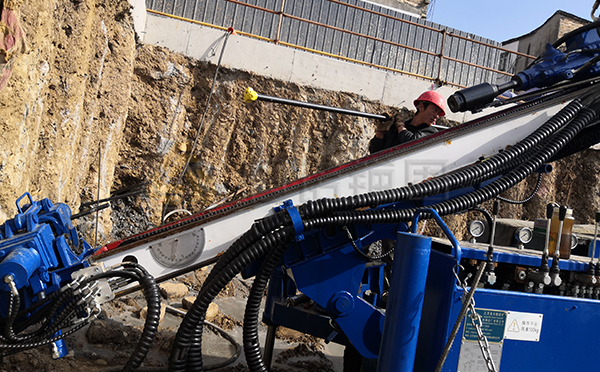

    自进式锚杆施工流程

    1、确认钻孔位置

    按照设计的锚杆纵向、横向间距,进行锚杆定位,采用恒诺生产的自钻式锚杆专用钻机钻进,钻进时直接利用锚杆杆体作为钻杆。按照设计图纸确认钻孔位置,然后将钻头对准孔口。

    2、清理中空锚杆体

    钻进前应先检查钻机、注浆机运转是否正常,检查钻头水孔及锚杆内部是否通畅。向锚杆供水,待钻头注浆孔有水流出后,再开始钻进。如有堵塞,应先清理干净。

    3、钻进

    钻进前,应用夹持器固定锚杆,让后调整钻机使钻进角度符合设计要求,然后松开夹持器。在钻进过程中,通过螺杆注浆机用加压的水或者按照一定水灰比配好的水泥浆液冲洗杆体和注浆孔,反复回旋锚杆以保证整个钻孔没有残留碎渣,为后期注浆提供保障。

    4、注浆

    用螺杆注浆机进行注浆,达到钻进、注浆同步进行的效果。采用纯水泥浆或 1:1 的砂浆,用砂浆时砂子的粒径不应不大于 1.0mm,水灰比例应控制在 0.4~0.5。打开注浆阀开始通过自钻式中空锚杆向孔内注浆,待孔口返浆约1min后停止注浆。

    5、安装垫板螺母

    浆液凝固后,在自钻式中空锚杆裸露段紧贴岩土体表面安装垫板,可通过施加预紧力将中空锚杆体的锚固力传递给垫板,并将垫板压紧到岩面,达到防止岩体变形的效果,然后用对应的螺母固定以传递压力。

    三、自进式锚杆施工注意事项

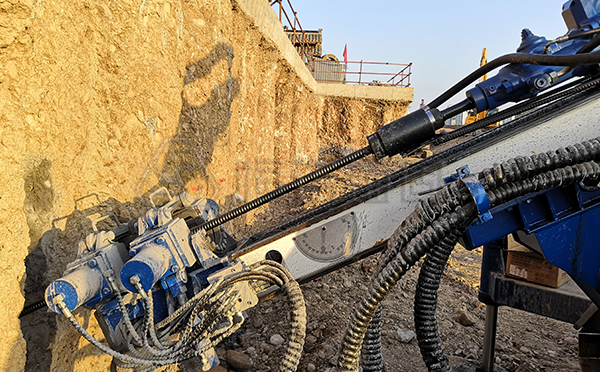

    自进式锚杆施工注意事项

    1、根据地质选钻头

    自进式锚杆根据不同地质的情况,配备有不同材质的钻头,需要根据地勘报告及设计需求进行选择。例如:砾岩层地质卵石多、硬度大,施工时建议选用合金类钻头。

    2、钻机的选择

    不是市面上所有的钻机都可以打自进式锚杆的,需要使用改造后的钻机,或是自进式锚杆专用钻机进行施工,还需要考虑施工场地环境及施工条件。

    3、注浆水泥要求

    锚杆注浆宜采用纯水泥浆或 1:1 的砂浆,用砂浆时砂子的粒径不应不大于 1.0mm,水灰比例应控制在 0.4-0.5,让浆液在岩石缝隙中充分渗透,增加锚固效果。

    以上就是对于自进式锚杆施工工艺的介绍,需要做足施工前准备工作,确保施工顺利进行,在施工完成后,可以进行拉拔实验,观察是否起到良好的锚固效果。恒诺锚固不仅是生产的自进式锚杆的厂家,同时可以为客户提供易塌孔、难成孔等复杂地质的自进式锚杆解决方案,如果您还有关于自进式锚杆的问题,欢迎留言或来电咨询。
