详解自钻式锚杆结构图,自钻式锚杆结构组成介绍

  • 发布日期:2024-05-31 16:04
  • 随着国家经济的发展,越来越多的工程施工使用自钻式锚杆,自钻式锚杆和传统普通锚杆相比,很大程度上简化了锚杆的施工过程,提高了施工效率,后期使用效果表现也十分出色。今天小诺为大家展示一下自钻式锚杆结构图,并对自钻式锚杆的结构组成做一个详细介绍。

    自钻式中空锚固系统主要由中空锚杆体、螺母、垫板、连接套、居中器和钻头组成。该锚固系统集钻进、注浆、锚固功能为一体,适用于破碎、难成孔围岩。自钻式锚杆可用于各种边坡的支护、基坑支护、隧道管棚支护、输电塔或风塔等的基础支护、旧建筑物修复等。

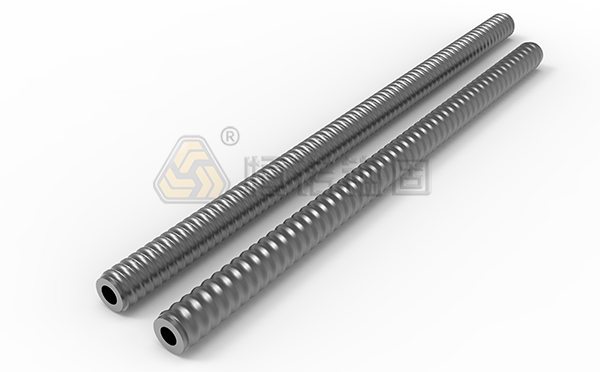

    1、中空锚杆体


    自钻式锚杆集锚杆与钻杆于一身,同时具备边钻进边注浆的功能。中空锚杆体为通体连续螺纹,加工有R型和T型螺纹,可以实现随意切割连接,方便施工。恒诺为满足不同场景、不同使用寿命的产品需求,生产有不同材质的自钻式锚杆,有适用于防腐地质的不锈钢产品,也有对冲击要求高的低碳产品。还有适用于各种市场的自钻式锚杆,有适用于大众市场的常规产品,也有性价比更高的经济型产品,可以根据自己的需求进行选择。

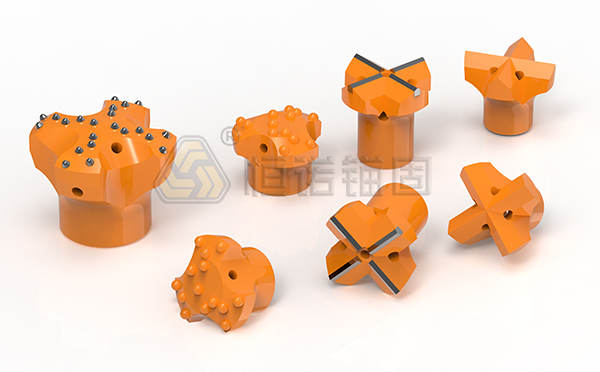

    2、钻头


    自钻式锚杆钻进到预定深度后,会将钻头留在孔底。为降低自钻式锚固材料的成本以及提高钻头与岩层的匹配性,我司设计了多种结构的钻头。常用的自钻式锚杆钻头形状有十字全钢钻头、十字合金钻头、泥钻头、球齿全钢钻头、球齿合金钻头。每个种类的钻头有多种外径规格可选,可以根据不同的地质条件以及孔径需求来选择钻头。

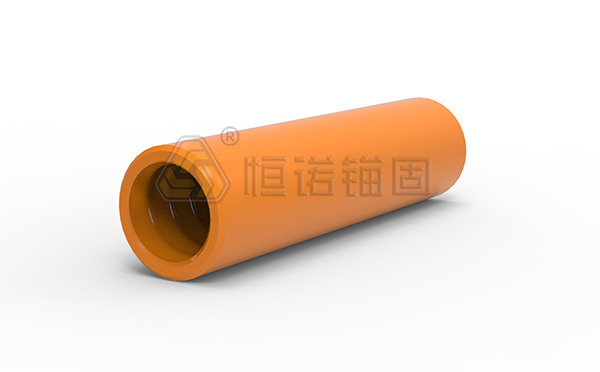

    3、连接套


    施工中当用连接套接长时,连接套将有可能成为整个锚固体的薄弱点,恒诺对各规格的连接套进行拉伸实验,保证连接套与杆体组合后的力值不低于杆体的标准力值,每批次出厂也有严格的抽检要求。连接套的质量对于整个锚固体的质量将起到至关重要的作用,选择更合适的连接套才能让工程更放心。

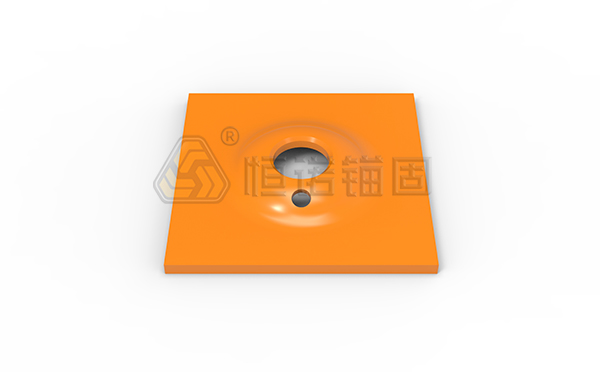

    4、垫板


    垫板安装于锚杆体端部,位于螺母和岩层之间。根据形状可分为拱形垫板和平垫板,一般在土钉应用的场合采用拱形垫板,在微型桩应用的场合用平垫板。

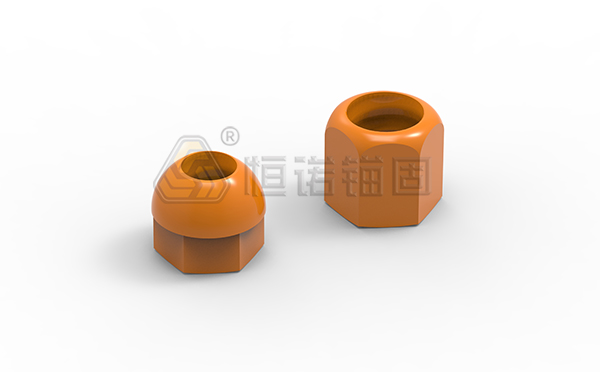

    5、螺母


    螺母是一种将中空锚杆体的锚固力传递给垫板,并将垫板锁紧的带内螺纹的装置。螺母一端加工有圆弧面,在垫板与杆体存在轻微夹角时,能够与垫板中空贴合,保证力的传递,如夹角较大,可选用半球形螺母或增加半球形垫圈。与中空锚杆体配合,能够达到与中空锚杆体等强,达到防止岩体变形的效果。

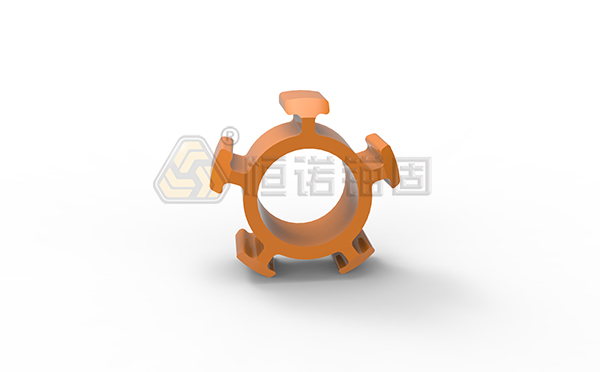

    6、居中器


    居中器是用于实现中空锚杆体位于孔中间的部件,安装于中空锚杆体上,位于连接套前面,起到使中空锚杆体居中的作用,实现中空锚杆体外包裹注浆层厚度不小于20mm。

    通过自钻式锚杆结构图可以看出,其结构紧凑,在特殊地质条件下优势明显,可以更好的发挥出自钻式锚杆的作用。恒诺人相信,随着国家的建设与发展,自钻式锚杆将会有更大的应用前景,我们竭诚欢迎各科研开发单位、工程建设单位实地考察指导。
