自进式中空注浆锚杆的技术参数都有哪些?

发布日期:2021-11-18

自进式中空注浆锚杆技术参数一定要明白。在建筑工程支护施工中,我们需要综合考虑整个工程的具体情况,据此设计需要多少力值、多大直径的自进式中空注浆锚杆。那么,自进式中空注浆锚杆参数有哪些?它们都有什么意义?今天,小诺就来给大家详细介绍一下。


自进式中空注浆锚杆各组成部件示意图


自进式中空注浆锚杆由钻头、中空锚杆体、连接套、垫板、螺母和居中器组成。下面,我们按照每个部件来介绍自进式中空注浆锚杆技术参数及具体含义。


钻头:分为5种,十字全钢、球齿全钢、十字合金、球齿合金以及泥钻头,每个钻头都有自己的型号,型号中有两个参数比较重要。比如HST76/150。

其中HS是钻头的品牌和型号,T为钻头内螺纹类型,76为适配杆体直径,150为钻头最大外径。


中空锚杆体:分为2种,T型螺纹和R型螺纹。中空锚杆体参数比较简单。比如下面这三种杆体型号,HCT76L、HET76N、HET76S。

其中各个参数代表的意义为:第一位字母H代表品牌,第二位字母C和E代表产品系列,第三个字母T代表螺纹类型,数字76代表杆体外径,最后一位字母L/N/S则代表着杆体壁厚从薄到厚的三个等级,不同壁厚的杆体其抗拉力和屈服力自然也不同。


自进式中空注浆锚杆体


连接套:只有一种,是接长锚杆的必要配件。连接套性能要与适配杆体达到系统等强,即在实际应用中,杆体拉断的情况下,连接套与杆体之间不能拉脱。型号为:HST76-L200。

其中H和S分别代表品牌和产品系列,T为内螺纹类型,76为内孔直径,即适配杆体直径,L为长度符号,200连接套实际长度。


螺母:分为六方螺母和球型螺母两种,下面分别介绍其型号中的各个参数意义。

六方螺母:HET76-L80、HST76-L75、HST76-L80;半球螺母HER25-L40.5。

H为品牌,E和T为系列,T76为适配杆体螺纹类型和直径,L为长度符号,75、80为螺母长度。

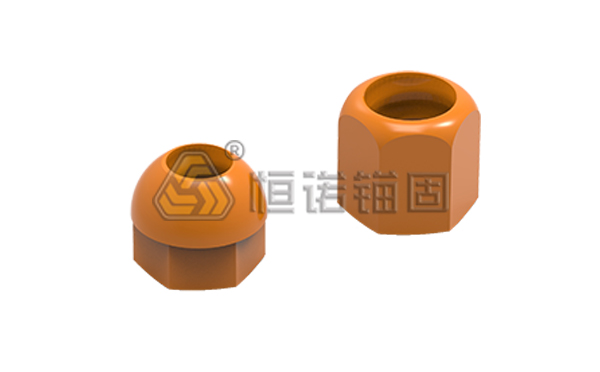

六方螺母和半球螺母


垫板:分为垫板和拱形垫板两种,型号标识方法一致,比如HET76-L250-T40。

H为品牌,E为产品系列,T76为适配杆体直径,L为长度符号,250为垫板边长,T为厚度符号,40为垫板厚度。


居中器:居中器使自进式中空注浆锚杆钻进过程中始终居于钻孔中央位置,保证后期浆液能够均匀包裹杆体。型号HET76/130。

其中H为品牌,E为产品系列,T76为适配杆体直径,130为外径。


这些自进式中空注浆锚杆技术参数你明白了吗?自进式中空注浆锚杆作为一种新型高效的支护材料,已广泛应用于地基与基础工程隧道及地下工程边坡工程施工中。
