破碎围岩锚杆如何施工?自钻式锚杆施工工艺

发布日期:2023-04-25

在建筑施工中,我们经常会遇到破碎围岩、土夹石岩层、土夹泥岩层等不稳定地质。这种地质条件下,钻孔施工会变得非常困难,特别是使用砂浆锚杆或小导管进行施工。那么,小诺今天来给大家介绍一种简单的施工工艺——自钻式锚杆施工工艺。那么,在破碎围岩及土夹石地质条件下,自钻式锚杆的施工工艺是怎样的?

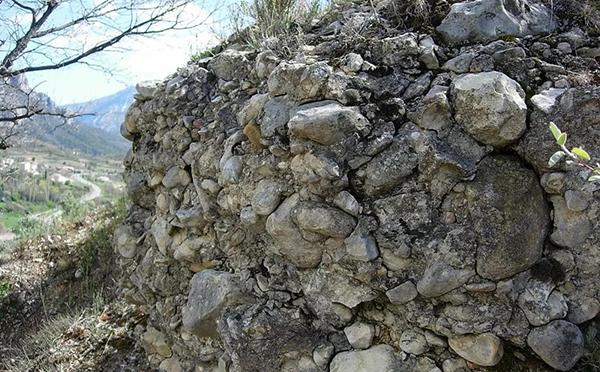

破碎围岩及土夹石岩体地质


由于不稳定围岩在钻孔施工时极易塌孔,特别是土夹石、土夹泥岩层比较后的岩体,使用砂浆锚杆或小导管进行施工成孔及其困难,钻进时容易卡钻;而且,注浆时浆液的饱满程度不好控制,钻孔内的空隙、空腔以及杆体裸露在空气中或泥质地层中很常见。锚杆杆体往往会因为这些情况被环境腐蚀,影响自身的耐久性,从而影响整个工程的锚固效果。

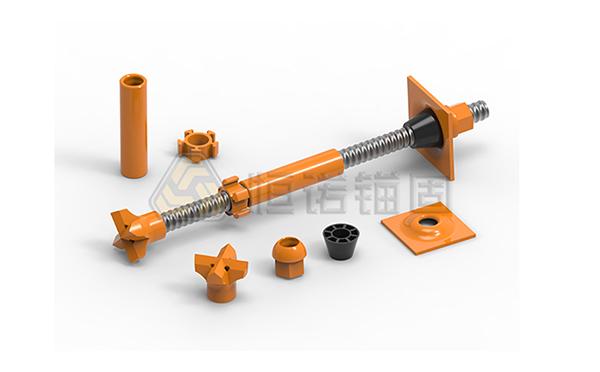

自钻式锚杆由钻头、中空锚杆体、连接套、垫板、螺母和居中器组成,各个部件的主要作用如下:

中空锚杆体:表面带凹凸形状的连续波形螺纹,中空内孔具有注浆孔的功能;

垫板和螺母:配合使用,向岩体表面传递预应力,使锚杆对岩体的作用充分发挥;

连接套:可方便地将中空锚杆体加长,能够满足不同设计深度的钻进需求;

居中器:能够保证在钻进过程中杆体始终位于钻孔中央位置;

钻头:直接加在自钻式锚杆上钻进,一次性使用。


自钻式锚杆


第一步:物料准备

在使用自钻式锚杆之前,要检查其钻头是否破损,杆体是否畅通等。


第二步:钻孔及注浆

自钻式锚杆的钻孔施工一般使用自钻式锚杆专用钻机,可以进行高频率冲击和高速旋转,加快钻进速度。在钻进过程中,通过螺杆注浆机用加压的水或者按照一定水灰比(0.4~0.5)配好的水泥浆液冲洗杆体和注浆孔,避免被碎渣堵塞。随后用螺杆注浆机进行注浆,达到钻进、注浆同步进行的效果。


第三步:接长锚杆体

如果工程中设计的钻孔深度比较深,就需要用连接套将杆体接长,然后再进行钻进和注浆。


第四步:安装垫板和螺母

待孔口返浆,在锚杆端部安装垫板和螺母,将锚杆体的锚固力传递到岩体表面,达到防止岩体变形的效果。

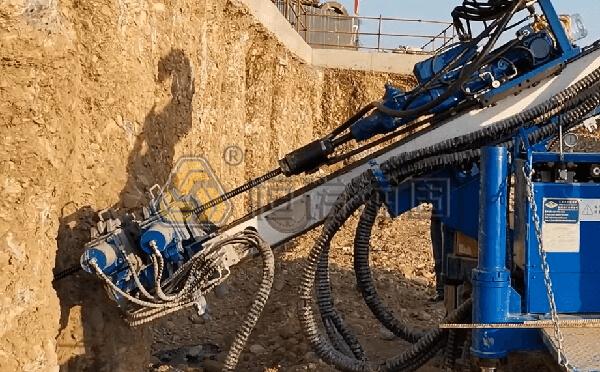

自钻式锚杆施工


自钻式锚杆施工工艺今天就介绍到这里。自钻式锚杆主要用于破碎围岩、松散岩土体等地质的永久支护或超前支护。如果你有这方面的需求,欢迎随时咨询。
