自钻式锚杆支护原理及应用案例讲解

  • 发布日期:2024-08-23 14:05
  • 自钻式锚杆是中空锚杆的一种,但又不同于中空锚杆。自钻式锚杆本身既是钻杆也是锚杆,其支护原理是用钻机将锚杆打入需要加固的岩体或土体,通过与注浆机连接把浆液通过中空锚杆体从钻头压入钻孔,填充锚杆周围地层的裂隙和钻孔,使锚杆体与周围岩土体凝固成为一体,起到加固岩体或土体的作用。

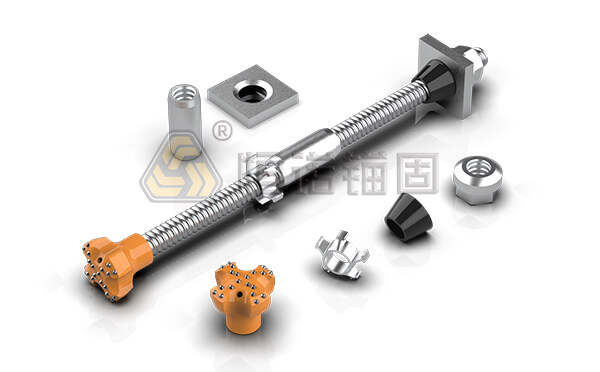

    自钻式锚杆各部件及组装图

    自钻式锚杆具有加接延长的特性,所以杆体较短,可用较小型钻机,特别适合在地下室、桥底、河边等比较狭窄的空间条件下进行施工。随着经济的发展、国内建筑工程的增多,自钻式锚杆现已在隧道及地下工程、地基与基础工程、边坡工程等岩土锚固领域应用开来。

    自钻式锚杆集钻进、注浆、锚固功能于一体,而且,在施工过程中不需要套管,能够避免因地质松散而导致易塌孔、难成孔等问题。所以,自钻式锚杆非常适用于易塌孔的地层、加固既有结构物、注浆填充裂缝等工程施工。

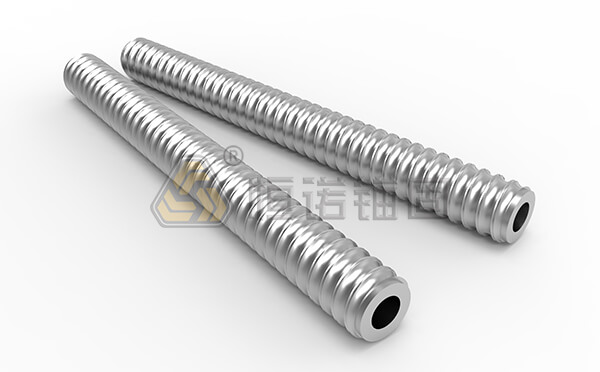

    自钻式锚杆中空锚杆体

    自钻式锚杆所需要的钻机,主要根据不同的施工地层与地形情况选择不同,原则上应以施工方便、安全为先。如果是在比较松软的土质施工,可用风动凿岩机进行钻孔;如用于硬质岩层或较长的锚杆,可选用自钻式锚杆专用钻机;如果是高边坡或深基坑,可选用挖改钻机进行施工。

    具体应用案例:安徽黄山屯溪滨江西路步行街基坑支护

    项目位于黄山市屯溪区,紧邻滨江西路和老街步行街,拟建场地内岩土层结构较为复杂,自上而下为杂填土、粉土、细砂、圆砾、风化粉砂岩/千枚岩等,含大量建筑垃圾。根据原定设计方案,锚杆需穿过相切支护桩钻入到圆砾层和强风化层。由于圆砾层难成孔,普通锚杆无法施工,且使用跟管钻进将大幅度降低施工效率和增加施工成本,同时水循环会对周边造成次生破坏。因此,经多轮方案评审,项目方最终决定采用R38自钻式锚杆进行施工。

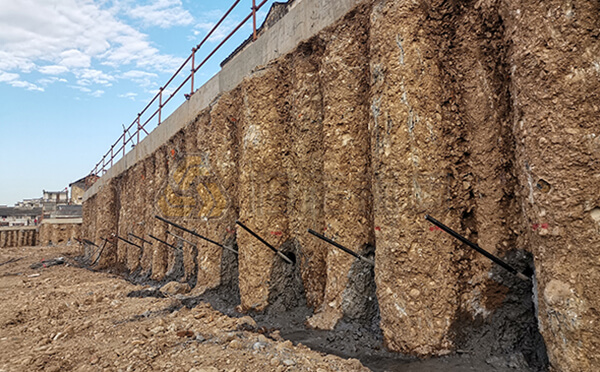

    自钻式锚杆支护项目——黄山步行街基坑支护

    该基坑支护项目最终经过2个月的施工顺利完成。采用自钻式锚杆施工,省去了钻进和注浆两道工序,施工效率大幅提升,并且有效对基坑进行了支护。

    自钻式锚杆施工简单、锚固效果好,已经被广泛应用于各种岩土工程的支护施工。随着优势逐渐被设计院和施工企业认识到,自钻式锚杆的市场未来可期。
